Prévia do material em texto

 Circuitos Elétricos I (/aluno/timeline/index/2…
Aap3 - Circuitos Elétricos I
  
(/notific
Informações Adicionais
Período: 21/03/2022 00:00 à 04/06/2022 23:59
Situação: Cadastrado
Protocolo: 713664922
Avaliar Material
a)
b)
c)
d)
1) A constante de tempo para circuitos sem fonte, indicam o processo de carga-descarga dos elementos
armazenadores de energia.

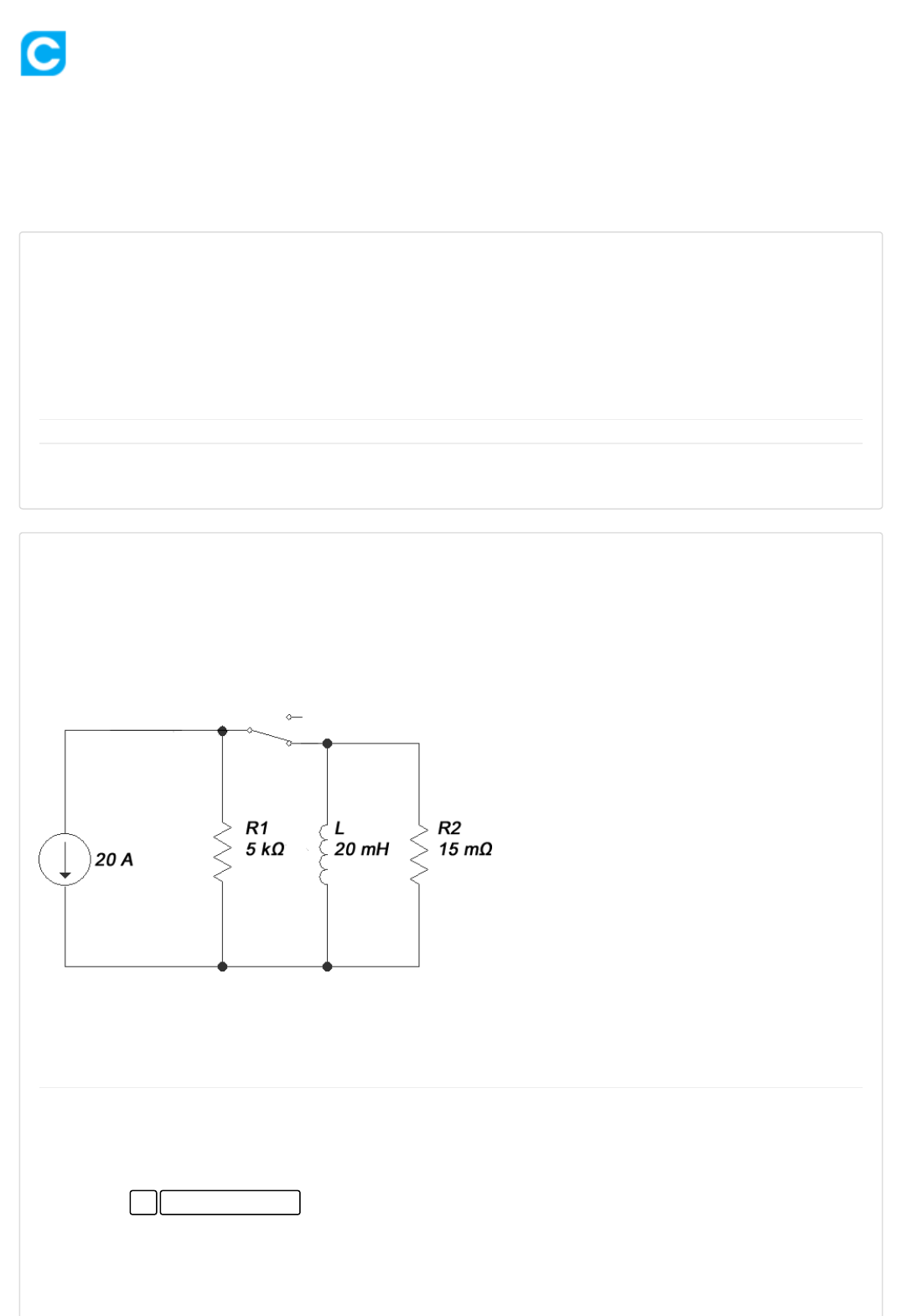

Considere o circuito RL da figura a seguir:

Figura 1 - Circuito RL
Fonte:Mello, Guilherme 2018.
Assinale a alternativa que apresenta corretamente o  valor da constante de tempo τ, após a fonte de
corrente ter sido desconectada do circuito:
Alternativas:
τ = 0,7 s
τ = 1,3 s  Alternativa assinalada
τ = 12,6 s
τ = 0,6 s
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.colaboraread.com.br/aluno/timeline/index/2445250905?ofertaDisciplinaId=1742153
https://www.colaboraread.com.br/notificacao/index
javascript:void(0);
https://www.canaldatransparencia.com.br/cogna/
e)
a)
b)
c)
d)
e)
2)
τ = 13,3 s
Na análise de um circuito RC sem fonte, deve-se levar sempre em consideração que o fato de estar sem
fonte, significa que após o instante t = 0 (tempo que houve o acionamento da chave), o capacitor funciona
como fonte para o circuito, como apresentado na Figura 1.


Figura 1 - Circuito RC sem fonte misto.
Fonte: Mello, Guilherme 2018.

Enquanto não acionada a Chave (Figura 1), a tensão é na sua totalidade absorvida pelo capacitor (t<0),
funcionando como curto-circuito, e após o acionamento da chave há a descarga da tensão armazenada no
capacitor sobre os resistores.


Sobre o circuito da Figura 1 analise as afirmativas:
I.   Seja R1 = 2 kΩ, R2 = 5 kΩ, R3 = 3 kΩ e C = 2 μF, o tempo de descarga em que o capacitor atingir 37% de
sua carga será de 16 mili segundos;
II.  Se R2 e R3 forem 5 kΩ e o capacitor 10 μF, então a tensão no capacitor no instante t=3 será de 100V,
sendo que a tensão inicial no capacitor em tempo t<0 é de 100V;
III.  Se R1, R2 e R3 forem iguais a 5 kΩ e o capacitor 2 μF, então τ será igual a 20 s.
É correto o que se afirma apenas em:
Alternativas:
I  Alternativa assinalada
II
I e II
I e III
II e III
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.canaldatransparencia.com.br/cogna/
a)
b)
c)
d)
e)
3)
4)
O capacitor é um elemento capaz de armazenar energia elétrica em um campo elétrico, sendo a
capacitância do mesmo mensurada através da quantidade de carga acumulada (Q), dividida pela diferença
de potencial (ΔV).
Já o indutor é um elemento eletrônico cuja capacidade elétrica se comporta como armazenador de energia
em um campo magnético, também pode ser conhecido como "fio enrolado" ou bobina de fios. A indutância
poderá ser calculada por:
Em que "μ " é a constante de permeabilidade elétrico no vácuo; "N" refere-se ao número de espiras (ou
voltas), "l" é a extensão da bobina e "A" a área da seção transversal da bobina.

No caso dos circuitos RC e RL sem fonte, referem-se a situações nas quais estes elementos são utilizados
como armazenador de carga por x segundos até total descarga dos componentes.


Analise as afirmativas a seguir e marque (V) para as verdadeiras e (F) para as falsas:
(     ) Em um circuito RC sem fonte, se o valor da tensão armazenado no capacitor em t<0 for 50V, R=5kΩ e
C=10μF, posteriormente o chaveamento em 0,05s a tensão no capacitor será 18,4V.
(      ) Em um circuito RC sem fonte, se o valor de R=5kΩ, C=10mF e tensão inicial no capacitor 20V, então
após 10 segundos de chaveamento, a tensão armazenada no capacitor será de 13,4V.
(     ) Em um circuito RL sem fonte, se o valor da corrente armazenada no indutor em t<0 for de 10A, R=5Ω e
L = 10H, então após 5 segundo pós chaveamento, a corrente armazenada no indutor será 3,7A.
(     ) Em um circuito RL sem fonte, se o valor de R=5Ω, L=1F e a corrente inicial no indutor seja 5A, então
após 5 segundos de chaveamento, a corrente armazenada será de 3,15V.
Assinale a alternativa que apresenta a sequência correta:
Alternativas:
V - F - V - F.
F - V - V - V.
F - F - V - F.
V - F - F - F.  Alternativa assinalada
V - V - F - V.
A função de um capacitor é armazenar campo elétrico. Assim de certa forma, ele retira uma quantidade
de energia de determinada fonte e armazena esta energia na forma de campo elétrico. Considere as
seguintes asserções feitas a respeito de um capacitor real:

0
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.canaldatransparencia.com.br/cogna/
a)
b)
c)
d)
e)
I – Apesar de em capacitor ideal toda a energia retirada da fonte ser armazenada na forma de campo
elétrico, no capacitor real ocorre uma pequena dissipação de energia.
PORQUE
II – Existe uma resistência intrínseca que deve ser considerada no capacitor real.
Assinale a alternativa correta:
Alternativas:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
 Alternativa assinalada
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
As asserções I e II são proposições falsas.
A asserção I é uma proposição verdadeira, e a II é falsa.
A asserção I é uma proposição falsa, e a II é verdadeira.
