[SEÇÃO 10 - Estruturas - Treliças] 85
SEÇÃO 10
Estruturas
Treliças
Três tipos de estruturas de engenharia serão des-
tacados:
•	 Treliças: são formadas por elementos retos su-
jeitos a duas forças e unidos por nós, que estão
localizados nas extremidades de cada elemen-
to.
•	 Estruturas: são compostas ao menos por um
elemento sujeito a várias forças, ou seja, um
elemento sobre o qual exercem três ou mais
forças.
•	 Máquinas: são estruturas que são concebidas
por partes móveis e que são desenhadas para
transmitir e transformar as forças.
Uma treliça simples é uma estrutura formada por
três elementos articulado em suas extremidades e
unidos a formar um triângulo. O elemento básico é
o triângulo. A partir da treliça simples, a ampliação
desta ocorre com o acréscimo de dois novos ele-
mentos não colineares, saindo de dois nós existen-
tes da treliça primária, formando assim um novo
nó. A continua ampliação da treliça ocorre toda
vez que acrescentamos dois novos elementos não
colineares, conforme a figura 1.
Treliça é uma estrutura de elementos esbeltos co-
nectados entre si em suas extremidades. Na figu-
ra21 é mostrado uma estrutura, que quando apli-
cado uma força irá entrar em colapso,. Quando a
estrutura sofre uma força P1, ela se deslocará para
os pontos D’ e C’ e assim entrando em colapso.
Esta estrutura não é uma treliça rígida
Treliça Simples novo nó
novo nó
dois novos elementos
dois novos elementos

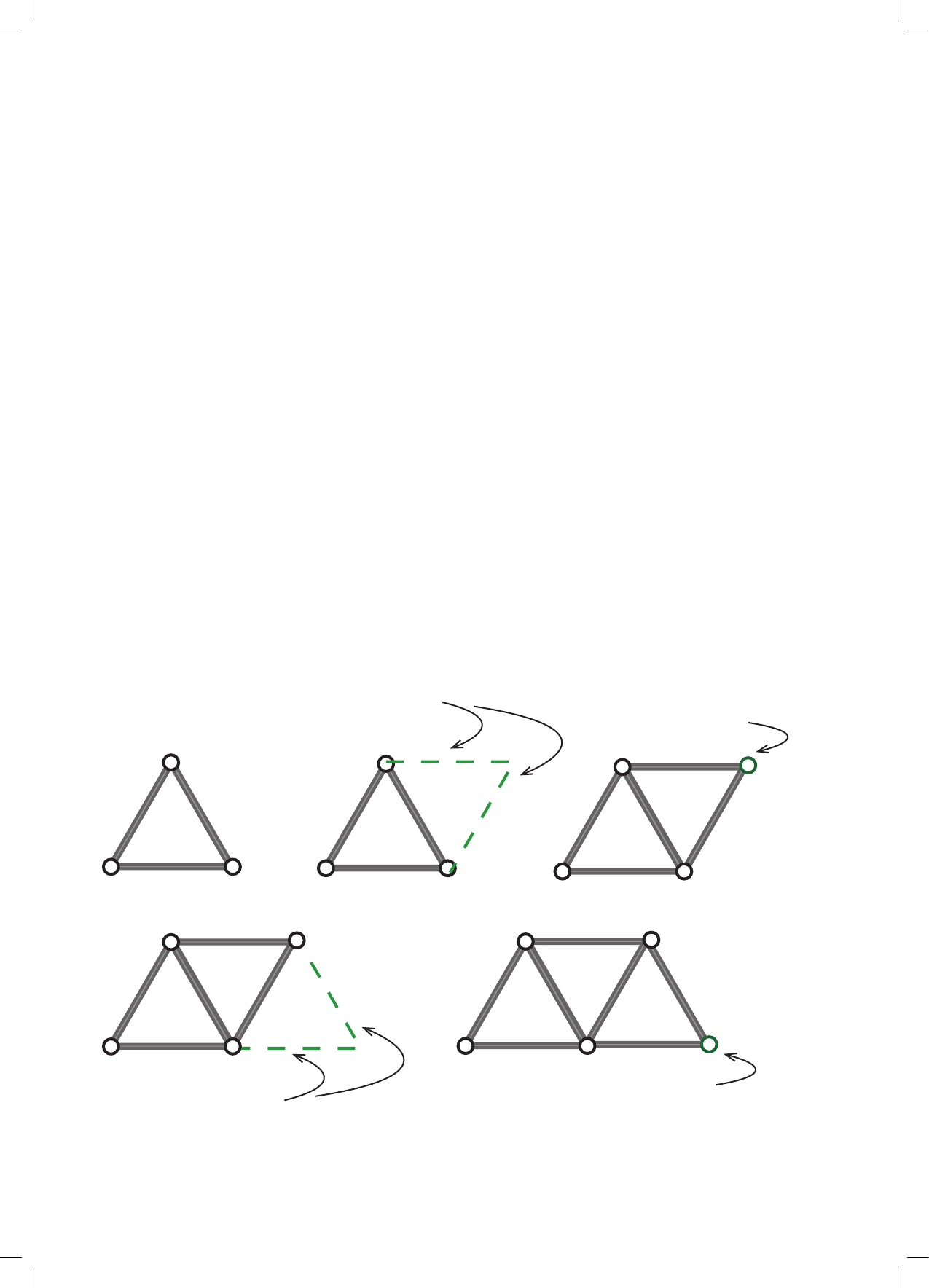

Figura 1 - Ampliação da treliça
86 [SEÇÃO 10 - Estruturas - Treliças]
P1
A B
C
D C’
D’
Figura 2 - Estrutura que não é uma treliça
Uma treliça rígida é aquela que não irá entrar em
colapso sob a aplicação de uma carga. Na próxima
figura 3 temos um exemplo de uma treliça.
P1
A B
C
Figura 3 - Treliça Simples
As treliça planas são estruturas treliçadas em duas
dimensões. As treliças planas precisam satisfazer
as seguintes características:
1) Todos os elementos devem estar ligados entre si
por pinos sem atrito, as extremidades dos elemen-
tos estão ligadas em pontos conhecidos como nós.
2) Cada elemento não pode ter mais que dois nós.
3) As forças podem ser aplicadas apenas nos nós.
4) O peso dos elementos individuais deve ser des-
prezível.
Em geral, os objetivos da análise de uma treliça são
a determinação das reações de apoios para a treliça
e a determinação das forças suportadas por cada
um dos seus elementos.
Treliça Simples
Figura 4 - Foto de treliça
Fonte: Estática - Mecânica para Engenharia; Beer, Johns-
ton e outros; McGraw-Hill; ISBN-13: 9788580550467.

Figura 5 – Idealização de uma Treliça Simples
Fonte: Estática - Mecânica para Engenharia; Beer, Johns-
ton e outros; McGraw-Hill; ISBN-13: 9788580550467.
Os elementos da treliça normalmente usados em
construções consistem de escoras de madeira ou
barras de metal.
As treliças podem ser classificas em:
•	 Treliça de telhado
•	 Treliças de Pontes
[SEÇÃO 10 - Estruturas - Treliças] 87
Treliça de Telhado
Esta é uma típica treliça de telhado.
Figura 6 - Treliça de Telhado Típica
Fonte: Estática - Mecânica para Engenharia; Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13: 9788576058151.
Figura 7 - Treliça de Telhado Típica
h
B
A
C
P1
D E F
G
HIJKL
�ó
��������
��������������
��������������
���
����
A carga do telhado é transmitida para a treliça nos
NÓS através de uma série de terças. Como essa
carga atua no mesmo plano da treliça, as análises
das forças desenvolvidas nos elementos da treliça
serão bidimensionais.
88 [SEÇÃO 10 - Estruturas - Treliças]
Treliças de Pontes
berdade para expansão ou contração dos elementos
devido à variação de temperatura ou aplicação de
cargas.
Em geral os membros de uma treliça são esbeltos e
podem suportar pouca carga lateral. Portanto, to-
das as cargas devem ser aplicadas nos nós.
Figura 8 - Treliça de Ponte Típica
Fonte: Estática - Mecânica para Engenharia; Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13: 9788576058151.
O peso do tabuleiro é primeiro transmitido para as
longarinas, depois para as viga do piso e, finalmen-
te, para os NÓS das duas treliças laterais.
Quando as treliças de pontes de telhado se esten-
dem por grandes distâncias, um apoio oscilante ou
de rolete é usado. Esse tipo de suporte permite li-
[SEÇÃO 10 - Estruturas - Treliças] 89
Tipos de Treliça
Treliça típicas de telhado
Pratt Howe
Fink
Treliça típica de ponte
Pratt Howe
Warren Baltimore
Treliça em K
Outro tipos de treliça
Treliça de Estádio Viga de treliça em balanço
90 [SEÇÃO 10 - Estruturas - Treliças]
Exemplos
Figura 9 - Treliça
Estática - Mecânica para Engenharia; Beer, Johnston e outros; McGraw-Hill; ISBN-13: 9788580550467.
Figura 10 - Treliça de Telhado
Estática - Mecânica para Engenharia; Beer, Johnston e outros; McGraw-Hill; ISBN-13: 9788580550467.
Figura 11 - Treliça da Ponte Golden Gate Bridge
Estática - Mecânica para Engenharia; Beer, Johnston e outros; McGraw-Hill; ISBN-13: 9788580550467.
[SEÇÃO 10 - Estruturas - Treliças] 91
Hipóteses de Projeto
1. Admite-se que toda a treliça é formada por ele-
mentos rígidos contidos em um mesmo plano. Isso
significa que se trata de um sistema bidimensional
com forças coplanares.
2. O peso dos elementos é desprezado por ser con-
siderado pequeno em comparação com as ações.
3. As forças são transmitidas de um elemento a ou-
tro através de pinos lisos perfeitamente ajustados
aos elementos. Esses elementos, denominados ele-
mentos de duas forças, estarão sempre tracionados
(T) ou comprimidos (C). Os elementos de com-
pressão precisam ser fabricados mais espessos do
que os elementos em tração devido à flambagem.
4. Todas as cargas são aplicadas nos nós.
Para se calcular as forças nos elementos da treliça
podemos utilizar o método dos nós e o método das
seções.
Métodos dos Nós
Traçar um diagrama de corpo rígido da treliça in-
teira e determinar as reações de apoio (usando as
equações de equilíbrio).
•	 Localizar um NÓ com apenas 2 elementos
desconhecidos e traçar o diagrama de corpo
livre desse pino.
•	 Utilizar as equações de equilíbrio (ΣFx = 0 e
ΣFy = 0) e calcular as forças deste nó.
•	 Marcar na treliça T (tração) e C (compressão)
•	 Em seguida, localizar um novo NÓ onde te-
mos novamente apenas duas forças desconhe-
cidas, traçar o diagrama de corpo livre desse
pino .
•	 Utilizar novamente as equações de equilíbrio
(ΣFx = 0 e ΣFy = 0) e Calcular as forças deste
nó. Marcar na treliça T (tração) e C (compres-
são)
•	 Repetir esse procedimento até que tenham
sido encontradas todas as forças nos elemen-
tos da treliça.
Nota-se que as forças que forem observadas como
“puxando” os pontos (nós) são forças de tração, e
aquelas que “empurram” os pontos (nós) são forças
de compressão, como ilustrado na figura.
Observação: O elemento AB sofre a ação da tração e
o pino sofre a reação (força ao contrário).
y
x
Ay
AB AB
AC
AC
Tração
Co
mp
res
são
Figura 12 - Tração e Compressão
Figura 13 - Treliça - métodos dos nós
Separando a treliça e traçando um diagrama de
corpo livre para cada pino e cada elemento.
Figura 14 - Treliça separada - métodos dos nós
92 [SEÇÃO 10 - Estruturas - Treliças]
Figura 13 - 1o caso de elementos de força zero.
Fonte: Estática - Mecânica para Engenharia; Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13: 9788576058151.
As duas forças que atuam em cada elemento têm a
igual intensidade, a mesma linha de ação e senti-
dos opostos.
As forças exercidas pelo elemento nos dois pinos
ligados a ele devem estar direcionadas ao longo
desse elemento e serem iguais e opostas.
Elementos de força zero
Os elementos que não suportam carregamento al-
gum são chamados de elementos de força zero.
Geralmente são usados para aumentar a estabilida-
de da treliça durante a construção e para fornecer
um apoio se o carregamento for alterado.
1º Caso
Se apenas dois elementos forma um nó da treliça e
nenhuma carga externa ou reação de apoio é apli-
cadoao nó, os 2 elementos só podem ser elementos
de força zero.
2º Caso
Se três elementos formam um nó da treliça onde
dois dos elementos são colineares, o terceiro ele-
mento é um elemento de força zero, já que nenhu-
ma força externa ou reação de apoio é aplicada ao
nó.
[SEÇÃO 10 - Estruturas - Treliças] 93
Método das Seções
Este método se baseia no princípio de que se uma
treliça está em equilíbrio, então qualquer segmento
dela também esta em equilíbrio.
•	 Traçar um diagrama de corpo livre da treliça
inteira e usar este diagrama para determinar
as reações (usando as equações de equilíbrio).
•	 Defina uma seção que passe por 3 elementos
da treliça, um dos quais é o elemento desejado.
•	 Selecionar uma das 2 partes da treliça que foi
obtida e traçar o diagrama de corpo livre. Esse
diagrama deve incluir as forças externas apli-
cadas à parte selecionada assim como as forças
exercidas sobre ela pelos elementos cortados
antes deles serem removidos.
•	 Usar as 3 equações de equilíbrio que podem
resolver para estas forças. (ΣFx = 0, ΣFy = 0 e
ΣM = 0)
Exemplo: Usando a equação do momento podemos
escrever uma equação com apenas uma incógnitas.
Se as linhas de ação se cruzam no ponto G (figu-
ra 16 A) , podemos eliminá-las, escrevendo uma
equação de equilíbrio que envolva momento em
relação ao ponto G e assim descobrir a força BC.
Observação: ter em mente que a seção que for usa-
da deve cortar 3 elementos apenas pois temos ape-
nas três equações. (Para se resolver um sistema de
três equações podemos ter apenas três incógnitas.)
Exemplo:
Figura 15 - Método das seções
Fonte: Estática - Mecânica para Engenharia;
Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13:
9788576058151.
Como apenas 3 equações de equilíbrio indepen-
dentes (ΣFx = 0; ΣFy = 0 e ΣM = 0) podem ser
aplicadas ao diagrama de corpo livre de qualquer
segmento, tentaríamos escolher uma seção que
passe por não mais de três elementos em que as
forças são incógnitas.
•	 As três reações de apoios são calculadas usan-
do o diagrama de corpo livre da TRELIÇA IN-
TEIRA.
Figura 14 - 2o caso de elementos de força zero.
Fonte: Estática - Mecânica para Engenharia; Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13: 9788576058151.
94 [SEÇÃO 10 - Estruturas - Treliças]
•	 Escolher as BC, GC e GF, que agora são forças
externas. Escolher uma das duas partes.
•	 Usar a equação do momento e escrever uma
equação com apenas uma incógnitas. Se as
linhas de ação se cruzam no ponto G (figura
16 A), podemos eliminá-las, escrevendo uma
equação de equilíbrio que envolva momento
em relação ao ponto G e assim descobrir a for-
ça BC
•	 Usar novamente a equação do momento só
que agora no ponto C (figura 16 A) e assim
descobrir a força GF.
•	 Para se calcular a força GC podemos usar a
equação da ΣFy = 0.
Bibliografia:
Estática - Mecânica para Engenharia; Hibbe-
ler, Russell C.; Prentice Hall Brasil; ISBN-13:
9788576058151, 12ª Edição e 10 Edição.
Estática - Mecânica para Engenharia; Beer, Johnston
e outros; McGraw-Hill; ISBN-13: 9788580550467,
9ª Edição.
Mecânica Para Engenharia – Estática; Meriam, J. L.
e Kraige, L. G.; LTC; ISBN-13: 9788521617181; 6ª
Edição.
Mecânica Técnica e Resistência dos Materiais Melco-
nian, Sarkis Editora Erica ISBN 13: 9788571946668
Ano da Edição: 2008.
Engenharia Mecânica – Estática Best, Char-
les L.McLean, W. G.Nelson, E.w.Potter, Mer-
le C. Coleção Schaum ISBN Editora Bookman
9788582600429 Ano 2013
Mecânica Para Engenharia Estática, Michael Plesha.
Editora Bookman; Edição: 1ª, 978-8565837019,
2013
Isostática - passo a passo. Viero, Edson Humberto,
Editora EDUCS, 2011
Resistência Dos Materiais - 7ª Edição Autor: Hi-
bbeler, Russell C. Editora: Pearson/Nacional ISBN
13: 9788576053736
Mecânica Dos Materiais - 5ª Edição Autor: Beer,
Ferdinand Editora: MCGRAW HILL ISBN 13:
978856330823.
Mecânica Dos Materiais - Um Sistema Integrado
De Ensino - 2º Edição Autor: Philpot, T.A. Edi-
tora: LIVROS TEC. E CIENTIFICOS ISBN 13:
9788521621638
Mecânica Dos Materiais Autor: UGURAL, ANSEL
C. Editora: LTC ISBN 13: 9788521616870
Figura 16- Método das seções
Fonte: Estática - Mecânica para Engenharia; Hibbeler, Russell C.; Prentice Hall Brasil; ISBN-13: 9788576058151.
A B
[SEÇÃO 10 - Estruturas - Treliças] 95
Concepção Estrutural E A Arquitetura Autor: Re-
bello, Yopanan Conrado Pereira Editora: Zigurate
Editora ISBN 13: 9788585570033
Mecânica Técnica e Resistência dos Mate-
riais Melconian, Sarkis Editora Erica ISBN 13:
9788571946668 Ano da Edição: 2008
Resistências dos Materiais Nash, William Arthur-
Potter, Merle C. Col. Schaum ISBN 9788582601075
- Editora Bookman 5ª Ed. Ano da Edição: 2014
96 [SEÇÃO 10 - Estruturas - Treliças]
	_GoBack
