UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
ESCOLA DE CIÊNCIAS E TECNOLOGIA
BACHARELADO EM CIÊNCIAS E TECNOLOGIA





Eletricidade Aplicada
Prof.: Flavio B. Costa e Alexandre Magnus F. Guimarães


Lista de Exercícios 4


1) Considere a tensão senoidal v(t) = 170cos(120πt – 60o) V.
a. Qual é a amplitude máxima da tensão?
b. Qual é a freqüência em Hertz?
c. Qual é a freqüência em redianos por segundo?
d. Qual é o ângulo de fase em radianos?
e. Qual é o ângulo de fase em graus?
f. Qual é o período em milissegundos?
g. Qual é a primeira vez, após t-0, que v=170 V?
h. A função senoidal é deslocada 125/18 ms para a direita ao longo
do eixo do tempo. Qual é a expressão para v(t)?
i. Qual é o número mínimo de milissegundos de que a função deve
ser deslocada para a direita se a expressão para v(t) for
170sen(120πt) V?
j. Qual é o número mínimo de milissegundos de que uma função
deve ser deslocada para a esquerda se a expressão para v(t) for
170cos(120πt) V?

2) Use o conceito de fasor para combinar as seguintes funções senoidais
em uma única expressão trigonométrica.
a. Y = 100cos(300t + 45o) + 500cos(300t - 60o)
b. Y = 250cos(377t + 30o) – 150sen(377t + 140o)
c. Y = 60cos(100t + 60o) – 120sen(100t - 125o) + 100cos(100t + 90o)
d. Y = 100cos(wt + 40o) + 100sen(wt + 160o) + 100cos(wt - 80o)

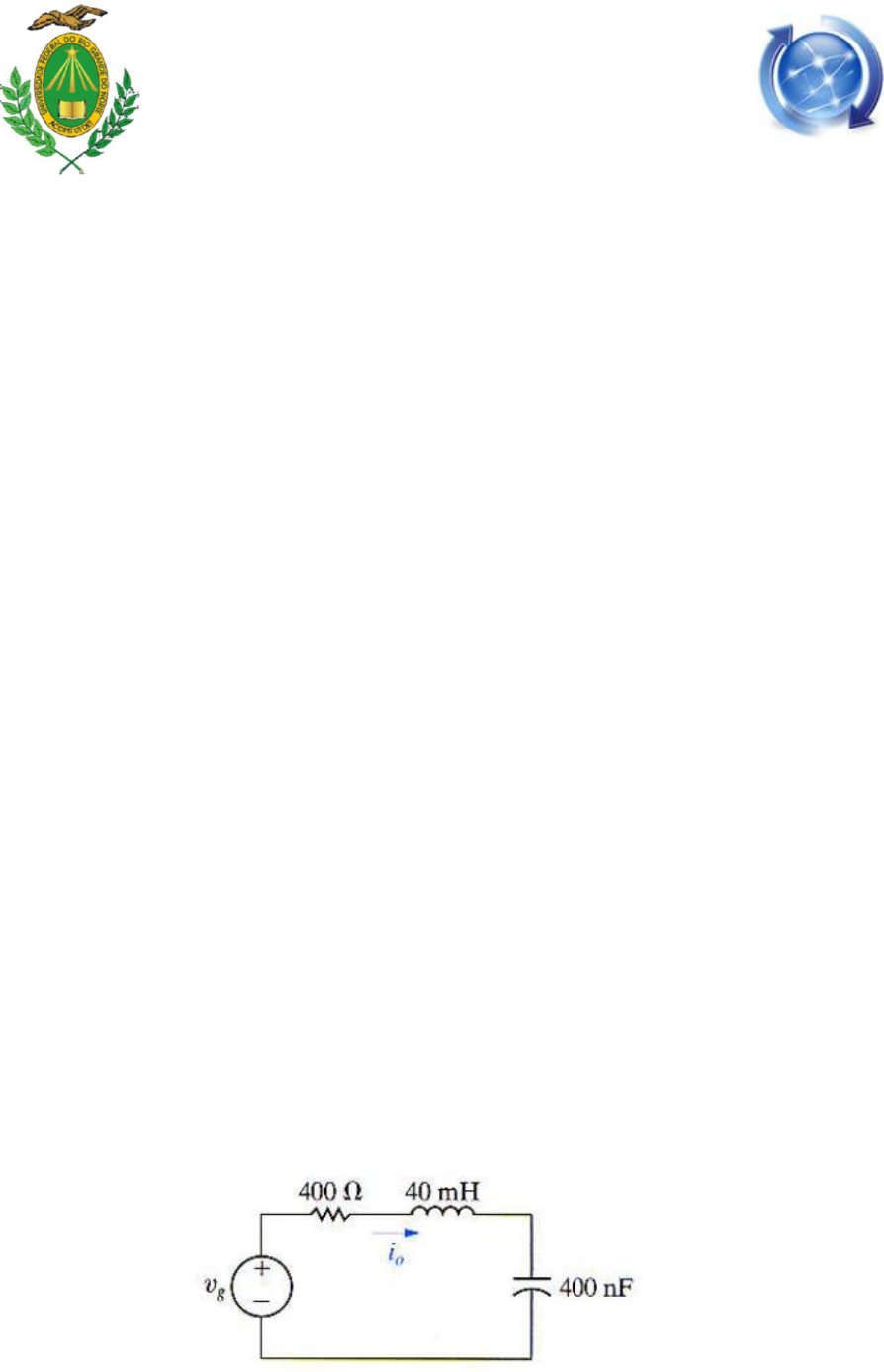

3) O circuito da figura abaixo está em regime permanente senoidal.
Determine o valor de w se: io = 100sen(wt + 81,87o) mA e vg = 50cos(wt
- 45o) V.
RESP: 5000 rad/s
4) A corrente fasorial Ia no circuito abaixo é 40∟0o mA. Se w=800 rad/s,
determine as expressões para ib(t), ic(t) e vg(t).


Respostas: ib(t)=28,28cos(800t+45
o) mA
 ic(t) =141,42cos(800t+45
o) mA
 vg(t) =8,37cos(800t+29,32
o) V

5) O circuito abaixo está em regime permanente senoidal. O capacitor variável
é ajustado até que a corrente ig fique em fase com a tensão senoidal vg.
a) Especifique a capacitância em microfarads se Vg(t)=250cos(1000t) V.
b) Calcule a expressão em regime permanente para ig quando C tiver o
valor do item a.

Respostas: C=0,16 µF ou 0,04 µF
 ig(t) = 100cos(1000t) mA ou 25 cos(1000t) mA

6) Determine o equivalente Thevenin nos terminais a e b do circuito abaixo.

Resposta:




7) Pelo método das tensões de nó, encontre as correntes ia e ib se va(t) =
100cos(10000t) V e vb(t) = 500cos(10000t) V.

Resposta: ia(t) = 22,02cos(10000t – 129,47o) A
 ib(t) = 24,02 cos(10000t + 50,74o) mA

8) Use o método das correntes de malha para encontrar as correntes de ramo
Ia, Ib, Ic e Id.

Resposta: Ia = 30 + j0 A
 Ib = 30 – j20 A
 Ic = 30 + j10 A
 Id = 0 – j30 A

9) Use divisor de corrente para determinar io(t) se ig(t) 125cos(500t) mA.

Respostas: io(t) = 27,95cos(500t + 116,57o) mA

10) Determine a admitância Yab.

Respostas: Yab = 40 + j30 mS
