Questão 1

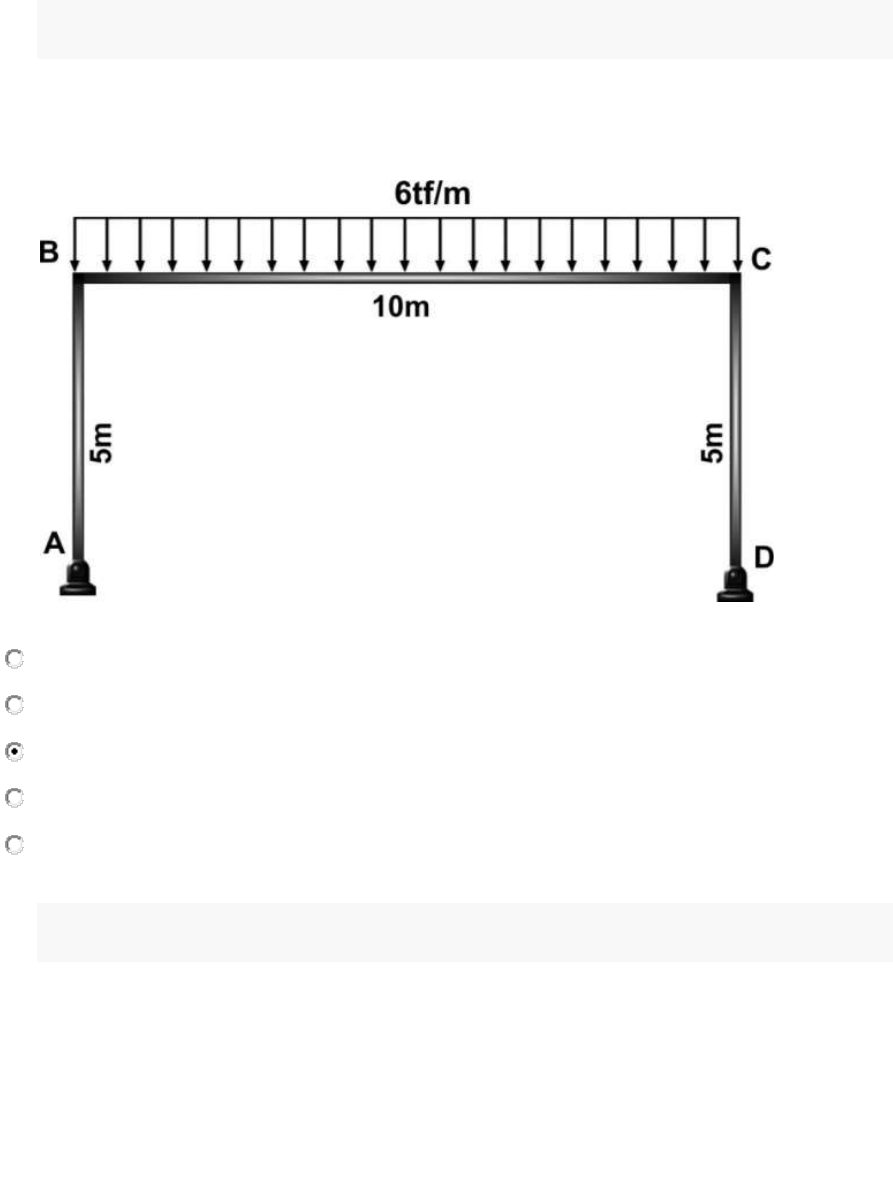

(Hibberle, 2012 – Adaptado) O pórtico a seguir serve de suporte para
uma ponte. Supondo EI=constante, as reações de apoio horizontais
valerão, em módulo (sugestão: utilize o método das forças):

Escolha uma opção:
a. 0tf e 0tf
b. 2,5tf e 0,17tf
c. 7,5tf e 7,5tf
d. 0,13tf e 0,13tf
e. 7,5tf e 0,13tf
Questão 2
Considerando que a viga AB, de EI constante, está perfeitamente
engastada em suas extremidades e que a parede de tijolos indicada na
figura a seguir aplica sobre essa viga uma carga uniformemente
distribuída igual a 2tf/m, o momento em A será (sugestão: utilize o
teorema de Menabrea e considere, inicialmente, a carga valendo q e o
vão valendo L).


Escolha uma opção:
a. 4tf.m
b. 6tf.m
c. 2,25tf.m
d. 8tf.m
e. 2tf.m
Limpar minha escolha
Questão 3
Os valores, em módulo, dos momentos e reações de apoio da seguinte
viga (de EI constante), são, respectivamente (sugestão: utilize o método
das forças):


Escolha uma opção:
a. 2,67tf.m e 4tf
b. 1,33tf.m e 4tf
c. 1,33tf.m e 1tf
d. 2,67tf.m e 2tf
e. 1,33tf.m e 2tf
Limpar minha escolha
Questão 4
O valor, em módulo, do momento sobre o apoio intermediário da viga a
seguir, de inércia e módulo de elasticidade constantes, é (sugestão:
utilize o método dos deslocamentos):

Escolha uma opção:
a. 112,5 kN.m
b. 81,25 kN.m
c. 31,25 kN.m
d. 37,5 kN.m
e. 50 kN.m
Limpar minha escolha
Questão 5
Considerando que a treliça isostática indicada a seguir seja construída
com barras de módulo de elasticidade E=2.107tf/m2 e área da seção igual
a 0,005m2, o deslocamento vertical do nó D, quando este for solicitado
por uma carga de 50tf, será (sugestão: substitua a carga de 50tf por P,
adote como comprimentos das barras os valores a, 1,5ª e √3,25a, utilize
o teorema de Castigliano e aplique ao resultado final os valores
numéricos):


Escolha uma ou mais:
a. 0,00194m
b. 0,0194m
c. 0,097m
d. 0,00485m
e. 0,0097m
Questão 6
Sendo a treliça abaixo constituída de barras com E=2.108kN/m2 e
A=0,01m2, o valor do deslocamento horizontal do ponto B, se P valer
100kN e a medir 2m, será (sugestão: utilize o teorema de Castigliano e
substitua as variáveis pelos valores numéricos ao final):

Escolha uma opção:
a. 3,41.10-4m
b. 2,83.10-4m
c. 2,83.10-3m
d. 4,83.10-4m
e. 3,41.10-3m
Limpar minha escolha
Questão 7
Considere que sobre um viga isostática engastada em uma
extremidade, com EI constante igual a 2.104 kN.m2, atue uma carga
concentrada de 10kN, conforme mostra a figura a seguir. Nessas
condições, o valor do deslocamento vertical no ponto B será (sugestão:
utilize o segundo teorema de Castigliano):

Escolha uma opção:
a. 0,045m
b. 0,0045m
c. 0,00045m
d. 0,015m
e. 0,0015m
Limpar minha escolha
Questão 8
Os valores das reações verticais de apoio da seguinte viga (de EI
constante) em A, B, C e D são, respectivamente (sugestão: utilize o
método dos deslocamentos):

Escolha uma opção:
a. 0,246tf; 0,181tf; 0,469tf e 0,404tf
b. 0,246tf; 0,181tf; 8,469tf e 4,596tf
c. 1,754tf; 5,181tf; 0,469tf e 0,404tf
d. 1,754tf; 5,181tf; 8,469tf e 4,596tf
e. 4,596tf; 8,469tf; 5,181tf e 1,754tf
Limpar minha escolha
Questão 9
A expressão que define o deslocamento vertical na extremidade livre da
seguinte viga isostática submetida a uma carga distribuída conforme
indica a figura a seguir, considerando EI constante, é (sugestão: aplique
uma carga P concentrada para baixo na extremidade livre, utilize o
segundo teorema de Castigliano e iguale P a zero).

Escolha uma opção:
a. (qL5)/(5EI)
b. (qL4)/(16EI)
c. (qL5)/(2EI)
d. (qL4)/(4EI)
e. (qL4)/(8EI)
Limpar minha escolha
Questão 10
O valor, em módulo, da força normal na barra BD da treliça
internamente hiperestática indicada abaixo, construída com barras de EA
constante, é (sugestão: utilize o método das forças):

Escolha uma opção:
a. 0,089 tf
b. 11,213 tf
c. 8,918 tf
d. 1,121 tf
e. 0,892 tf
Limpar minha escolha
OBS.: NOTA 9,0
