Prova Mecanica dos Fluidos

Prévia do material em texto

Questão 1) - 10,00 ponto(s)
A massa específica da gasolina é de 0,66 g/cm³. Em um tanque com capacidade
para 10.000 litros, qual a massa de gasolina correspondente?
A) 660 kg
B) 6,6 kg
C) 6,6 N
D) 6.600 kg

Questão 2) - 10,00 ponto(s)

Considerando a imagem abaixo:

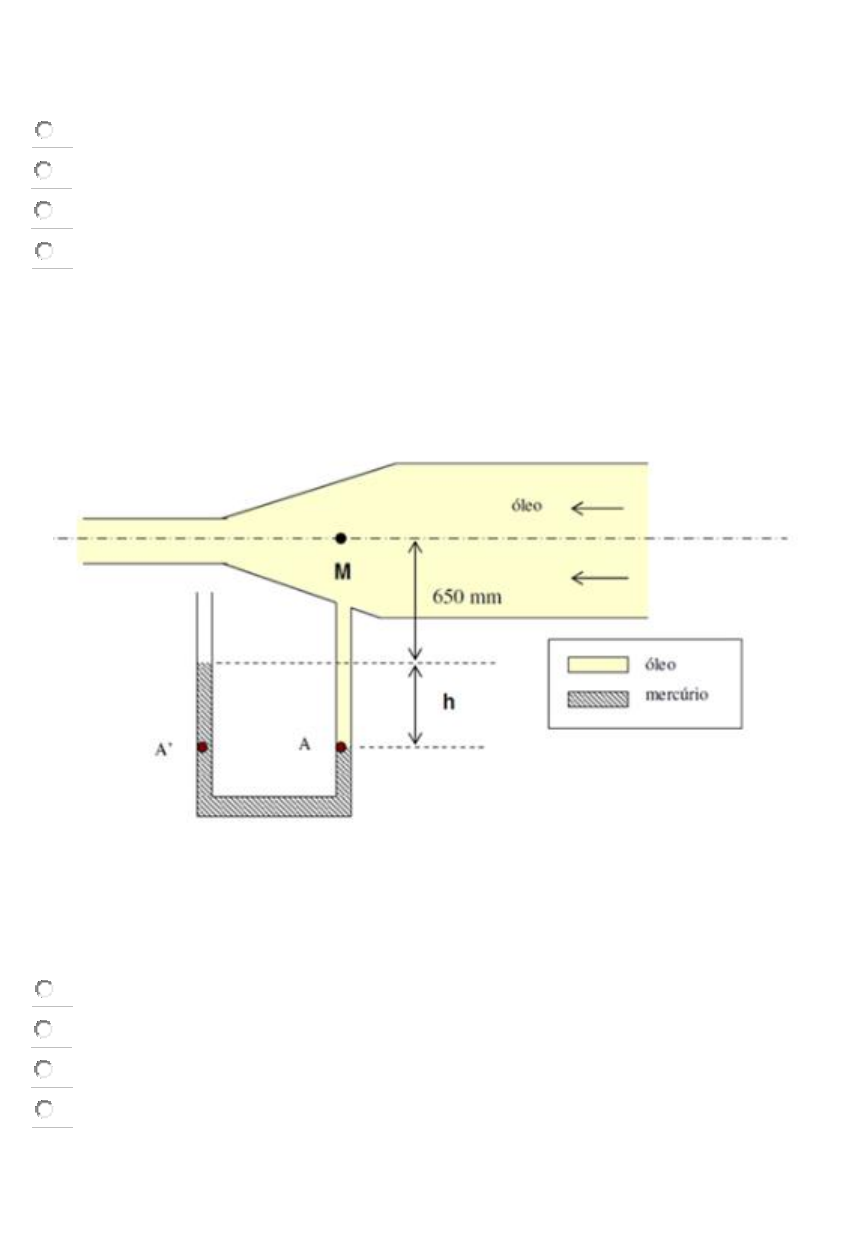

Um óleo com massa específica de 0,88 kg/dm³, passa pelo conduto da figura
abaixo. Um manômetro de mercúrio, ligado ao conduto, apresenta a deflexão
indicada. A pressão efetiva em M é de 91.196 N/m². Obter h, considerando o peso
específico do mercúrio em 136.000 N/m³ e gravidade de 10 m/s².
A) 0,7 mm
B) 70,0 mm
C) 7,0 m
D) 700 mm

Questão 3) - 10,00 ponto(s)

Considerando a imagem abaixo:

A tubulação da figura contém líquido incompressível que está retido pelo êmbolo 1
(de área igual a 10,0 cm²) e pelo êmbolo 2 (de área igual a 40,0 cm²). Se a força F1
tem módulo igual a 2 N, a força F2, que mantém o sistema em equilíbrio, tem módulo
igual a: (g=9,81 m/s²).
A) 0,815 kgf
B) 8,0 kgf
C) 0,8 N
D) 1 N

Questão 4) - 10,00 ponto(s)

Se deseja construir um túnel que atravessa um grande lago. Considerando que o
túnel esta a 3 metros de profundidade e que as suas dimensões são de 5 metros de
largura e 20 metros de extensão. Determine o empuxo exercido pela água ( Desidade
relativa = 1,0) sobre a parte superior do túnel.
A) E= 3 MN
B) E= 1500 MN
C) E= 1,5 MN
D) E= 3000 MN
Questão 5) - 10,00 ponto(s)

Um fluido compressível escoa em regime permanente a uma vazão de 5 kg/s pela
seção A de um conduto retangular de seção constante de 0,5 m por 1 m. Em uma
seção B, o peso específico deste fluido se altera para 10 N/m³. As velocidades
médias de escoamento das seções A e B são respectivamente (g=10 m/s²):
A) 15 m/s e 10 m/s
B) 10 m/s e 15 m/s
C) 10 m/s e 20 m/s
D) 20 m/s e 10 m/s

Questão 6) - 10,00 ponto(s)

A chamada lei de Stevin diz que a pressão em um fluido que está em repouso
aumenta de forma proporcional à profundidade. Com base nesta afirmação
podemos concluir que o aumento de pressão, além de ser proporcional a
profundidade, também dependerá de qual outra característica do fluido?
A) Peso específico.
B) Pressão relativa.
C) Viscosidade cinemática.
D) Viscosidade dinâmica.

Questão 7) - 10,00 ponto(s)

Com base na imagem abaixo, determine:

Determine qual é o empuxo atuante (E) e qual a localização do centro de empuxo
(hc) sobre a superfície retangular AB, com 1,8 m de altura e 3,0 m de base.
Considere uma face sob óleo, conforme mostrado a seguir e pesos específico do
óleo de 8.000 N/m³. (g=9,81 m/s²)
A) E= 132142 N hc= 2,28 m
B) E= 132142 N hc= 2,37 m
C) E= 98471 N hc= 2,28 m
D) E= 98471 N hc= 2,37 m
Questão 8) - 10,00 ponto(s)

Observe a figura abaixo e responda:


Uma caixa d'água de 1,0 m de altura está apoiada sobre uma laje de 4 metros de
altura e alimenta a tubulação de um chuveiro. Considerando que o diâmetro da
tubulação próximo ao chuveiro (2) é de 0,5 polegadas e que esta seção está a 2,0
metros do solo. Determine para fluido ideal qual a vazão em volume:
A) 0,97 L/s
B) 0,97 m³/s
C) 97 L/s
D) 9,7 dm³/s

Questão 9) - 10,00 ponto(s)

Sabendo-se que 3200kg de uma determinada substância ocupa um volume
de 4m³, determine a massa específica, dessa substância. (P água 1000kg/m³).
A) 0,8 kg/m³
B) 3,2 kg/m³
C) 800 kg/m³
D) 4000 kg/m³

Questão 10) - 10,00 ponto(s)

Um reservatório com capacidade máxima de 30 litros foi preenchido com um fluido
de massa específica de 0,92 Kg/dm³. Determine qual o peso gerado por este fluido.
A) 27,6 N
B) 27600 N
C) 32,6087 N
D) 9,0252 N
