1) Explique o funcionamento de uma Usina Hidroelétrica?
R:
A usina hidroelétrica tem sua energia gerada através do fenômeno de indução. Conforme a água é conduzida através de duto ela gira uma turbina que está ligada a um eixo. Esse eixo em sua volta possui imãs. À medida que este eixo gira em torno dos imãs cria-se um campo magnético, e neste campo observa-se uma tensão, que é transferida através de cabos para subestações em outras cidades e daí para nossas casas.
A usina representa a transformação de energia mecânica em energia elétrica.
2) Quais os tipos de Transformação de Energia. Cite 3 delas?
R:
Podemos citar três tipos:
· energia química em energia elétrica;
· energia solar em energia elétrica;
· energia eólica em energia elétrica;
3) Qual a diferença entre tensão continua e alternada?
R:
A tensão contínua é aquela que não varia sua intensidade e sentido em função do tempo, já a tensão alternada varia sua intensidade e sentido periodicamente em função do tempo.
4) Cargas elétricas em movimento geram...?
R:
Um campo magnético
5) O que é um eletroímã, cite uma utilização?
R:
É um material onde seu campo magnético é gerado por uma corrente elétrica.
Podemos citar o imã em ferros velhos usado para puxar veículos, quando ligado o processo de corrente sobre o material, é criado um campo magnético.

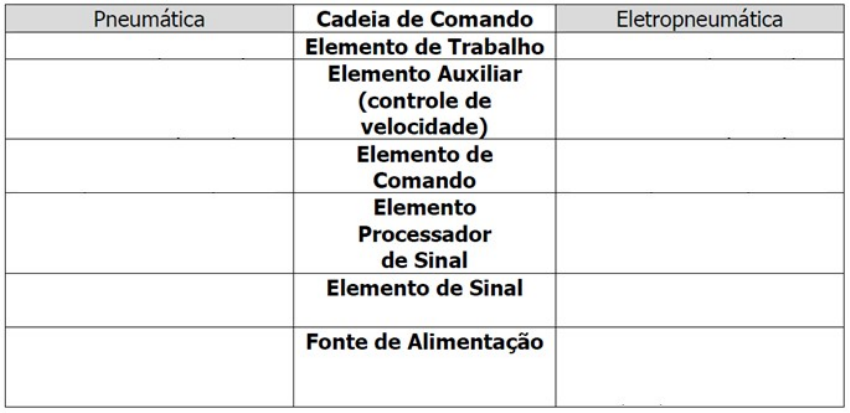

6) Complete a cadeia de comando?
R:
	Pneumática
	Cadeia de Comando
	Eletropneumática
	Atuadores (Cilindros)
	Elemento de Trabalho
	Atuadores (Cilindro)
	Válvula Reguladora de Fluxo. Válvula de escape rápido
	Elemento Auxiliar (controle de velocidade
	Válvula Reguladora de Fluxo. Válvula de escape rápido
	Válvula 5/2 vias; 3/2vias (Piloto e mola)
	Elemento de Comando
	Válvula 5/2 vias; 3/2vias (Solenoide)
	Válvula "E", "OU" Temporizadora, sequencial
	Elemento Processador de sinal
	Contatores, Contadores, Reles, Temporizadores
	Botão, Fim de Curso.
	Elemento de Sinal
	Botão, Fim de Curso, Sensores.
	Filtro + Regulador de Pressão + Lubrificador
	Fonte de Alimentação
	Fonte de energia elétrica 12Vcc ou 24Vcc 12,24,115 ou 230V
7) Os componentes elétricos utilizados nos circuitos eletropneumáticos são distribuídos em três categorias, quais são elas?
R:
· elementos de entrada de sinais elétricos;
· elementos de processamento de sinais;
· elementos de saída de sinais elétricos.
8) Explique o que são elementos de entrada de sinais? Quais são seus componentes
R:
São aqueles que emitem informações ao circuito por meio de uma ação muscular, mecânica, elétrica, eletrônica ou combinação entre elas.
Os componentes são: botoeiras, chave fim de curso, o sensor de proximidade e o pressostato, entre outros, todos tem a finalidade de emitir sinais para energização ou desenergizarão do circuito ou parte dele.
9) Explique o que são elementos de processamento de sinais? Quais são seus componentes
R:
São aqueles que analisam as informações emitidas ao circuito pelos elementos de entrada, combinando-as entre si para que o comando elétrico apresente o comportamento final desejado, diante dessas informações
Os componentes são: relés auxiliares, os contatores de potência, os relés temporizadores e os contadores, entre outros, todos com a finalidade de combinar os sinais para energização ou desenergizarão dos elementos de saída
10) Quais os 4 tipos de sensores de proximidade mais comuns no mercado, cite o funcionamento de cada um e como ele deve ser empregado
R:
Sensores capacitivos, indutivos, ópticos, magnéticos e ultrassônicos, além dos sensores de pressão, volume e temperatura, muito utilizados na indústria de processos.
Capacitivos: registram a presença de qualquer tipo de material. A detecção varia de 0 a 20 mm, dependendo da massa do material que deve ser detectada e das características determinadas pelo fabricante.
Indutivos: capazes de detectar apenas materiais metálicos, a uma distância que oscila de 0 a 2 mm
Óticos: detectam a aproximação de qualquer tipo de objeto, desde que este não seja transparente. A distância de detecção varia de 0 a 100 mm, dependendo da luminosidade do ambiente
Magnético: detectam apenas a presença de materiais metálicos e magnéticos, como no caso dos imãs permanentes. São utilizados com maior frequência em máquinas e equipamentos pneumáticos e são montados diretamente sobre as camisas dos cilindros dotados de êmbolos magnéticos. Toda vez que o êmbolo magnético de um cilindro se movimenta, ao passar pela região da camisa onde externamente está posicionado um sensor magnético, este é sensibilizado e emite um sinal ao circuito elétrico de comando.
11) O que são reles? E porque são empregados
R:
São chaves elétricas de quatro ou mais contatos, acionadas por bobinas eletromagnéticas, eles têm a função de auxiliar na ligação de diversos componentes automotivos como bomba de combustível, vidros e travas elétricas, farol baixo e alto.
12) O que é uma Contatora de potência, qual a diferença dela para um rele auxiliar
R:
São contatores dimensionados para suportarem correntes elétricas mais elevadas, empregadas na energização de dispositivos elétricos que exigem maiores potências de trabalho, diferente dos reles nesse aspecto, suportar maiores potencia
13) O que é um rele de tempo, como ele funciona?
R:
São reles que possuem um contato comutador acionado por uma bobina eletromagnética com retardo na ligação ou no desligamento.
Ele possui um contato comutador e uma bobina com retardo na ligação, cujo tempo é ajustado por meio de um potenciômetro. A bobina recebendo energia, o potenciômetro retarda o acionamento do contato comutador, de acordo com o tempo nele regulado, ao contrário dos relés auxiliares que invertem imediatamente seus contatos, de acordo com o tempo nele regulado
14) Quais são os 2 tipos de reles de tempo, descreva o funcionamento de ambos?
R:
TON - possui um contato comutador e uma bobina com retardo na ligação, cujo tempo é ajustado por meio de um potenciômetro. Quando a bobina é energizada, ao contrário dos relés auxiliares que invertem imediatamente seus contatos, o potenciômetro retarda o acionamento do contato comutador, de acordo com o tempo nele regulado
TOFF – Possui retardo no desligamento. Quando sua bobina é energizada, o contato comutador é imediatamente invertido. Quando a bobina é desligada, o período de tempo ajustado no potenciômetro é respeitado, somente assim o comutador retorna a posição inicial
15) O que são contadores predeterminados e como funcionam?
R:
São reles que registram a quantidade de pulsos elétricos a eles enviados pelo circuito e emitem sinais ao comando quando a contagem desses pulsos for igual ao valor neles programados.
Funciona da seguinte forma: Ele funciona não somente para contar e registrar o número de ciclos de movimentos efetuados por uma máquina, mas, principalmente, para controlar o número de peças a serem produzidas, interrompendo ou encerrando a produção quando sua contagem atingir o valor neles determinado.
16) O que são elementos de saída de sinais
R:
são aqueles que recebem as ordens processadas e enviadas pelo comando elétrico e, a partir delas, realizam o trabalho final esperado do circuito.
17) Quais os tipos de Elementos de saída de sinais
R:
Indicadores Luminoso, Indicadores sonoros, Solenoides
18) O que são circuitos eletropneumáticos
R:
São esquemas de comando e acionamento que representam os componentes pneumáticos e elétricos empregados em máquinas e equipamentos industriais, bem como a interação entre esses elementos para se conseguir o funcionamento desejado e os movimentos exigidos do sistema mecânico.
