UNIVERSIDADE FEDERAL DO RIO GRANDE DO SUL (UFRGS)
ESTRUTURAS DE CONCRETO ARMADO I ENG 01111B (2021/1)
PROF. JORGE L.P. TAMAYO (13/09/2021)
PROVA NO1

NOME: NOTA:

Para a resolução dos exemplos mostrados a continuação, considerar a aplicação de um Fator de
modificação, o qual é independente para cada aluno segundo a Tabela mostrada no final. A resolução
da prova deverá ser desenvolvida a mão mostrando de maneira detalhada o procedimento adoptado.
O trabalho deve ser entregue na quarta-feira (15/09) até as 17:00 horas através do sistema Moodle.
Provas fora desse horário não serão aceitas. Arbitrar qualquer valor que seja necessário.

Questão 1 (2,5 pontos)

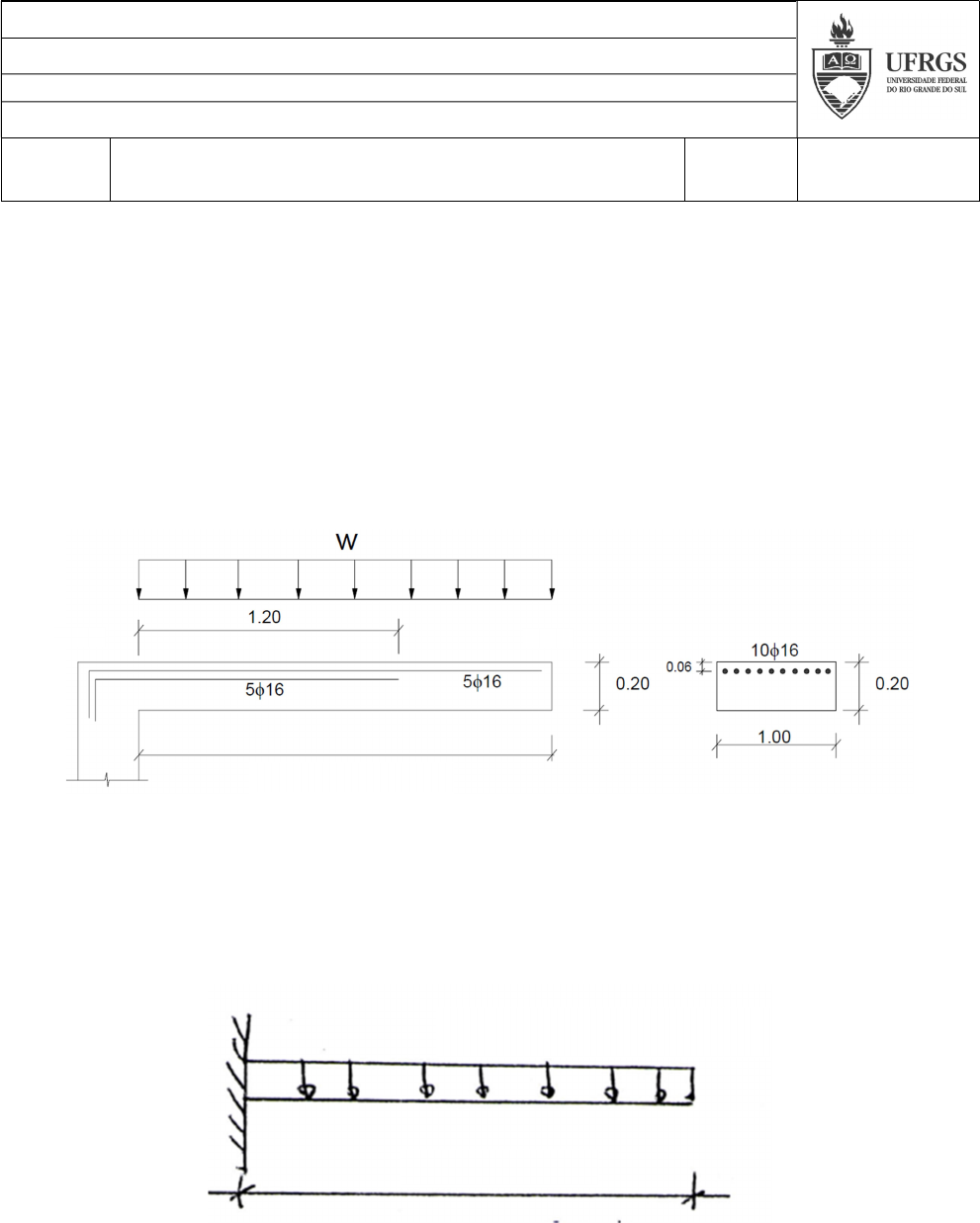

A viga mostrada abaixo esta engastada num extremo (A) e livre no outro (B). A viga foi
dimensionada como se indica abaixo. Determinar a maior carga “W” que a viga pode suportar além
de seu peso próprio. A seção transversal mostrada abaixo corresponde a uma seção próxima do
engaste, onde se utilizam 10 barras de 16 mm. Os valores das distancias estão em metros. Dados:
C20, CA50, 𝛾 =25 kN/m3.


Questão 2 (2,5 pontos)
Calcular a altura (h) e reforço em tração (As) da viga engastada mostrada abaixo para que a falha
(Estado Limite Último) ocorra quando ambos os materiais atingem suas máximas deformações
especificas. A viga é submetida a um carregamento distribuído uniforme de serviço igual a Ws = 40
kN/m. Considerar que a viga tem uma largura b= 30 cm, classe do concreto é igual a (25 MPa x
Fator) e CA-50.

Questão 3 (2,5 pontos)
Para uma viga continua (considerar apoios simples para os apoios extremos) de três vãos iguais com
comprimento de vão igual a (5.5m x Fator) e seção transversal T mostrada abaixo.

a) Calcular a armadura de flexão da seção de momento positivo máximo do primeiro vão, com valor
de serviço de 395 kN.m. C45 e aço CA-50. Verificar a taxa de armadura mínima e espaçamento
entre barras;
L = 1.80 x Fator (m)
A B
Ws = 40 kN/m
3 m
b) Como se relaciona a taxa de armadura máxima com a capacidade de rotação plástica de uma
seção transversal?

Questão 4 (2,5 pontos)
Considerar que a laje bubble deck (lajes com bolhas de ar) mostrada abaixo está simplesmente
apoiada com comprimento de vão igual a L = 230 cm. Considerando que a laje é unidirecional e se
comporta como uma viga, calcular o aço de reforço da laje para a seção mais critica. Sobre a laje se
aplicam duas carga concentradas de serviço F =118 kN (desconsiderar o efeito do peso próprio da
laje). Dica: dimensionar a laje como uma viga que se compõe de quatro seções aproximadamente
iguais de forma T (três vigas T centrais mais uma resultante da união dos bordos). Considerar hf = 3
cm.



Planta (medidas em cm)

Seção transversal da laje (medidas em cm)
Dados:
C40 x Fator
Aço CA-50

2,5
hf
25

Aproximação de laje furada

Professor

Fatores para cada aluno:

N Cartão Fator
1 330528 0.932
2 243498 0.953
3 230143 0.962
4 243614 0.971
5 275580 0.922
6 297521 0.914
7 275569 0.945
8 243529 1.00
9 135714 0.982
10 272868 0.903
11 265015 0.991
