DIAGRAMA DE CAUSA E EFEITO

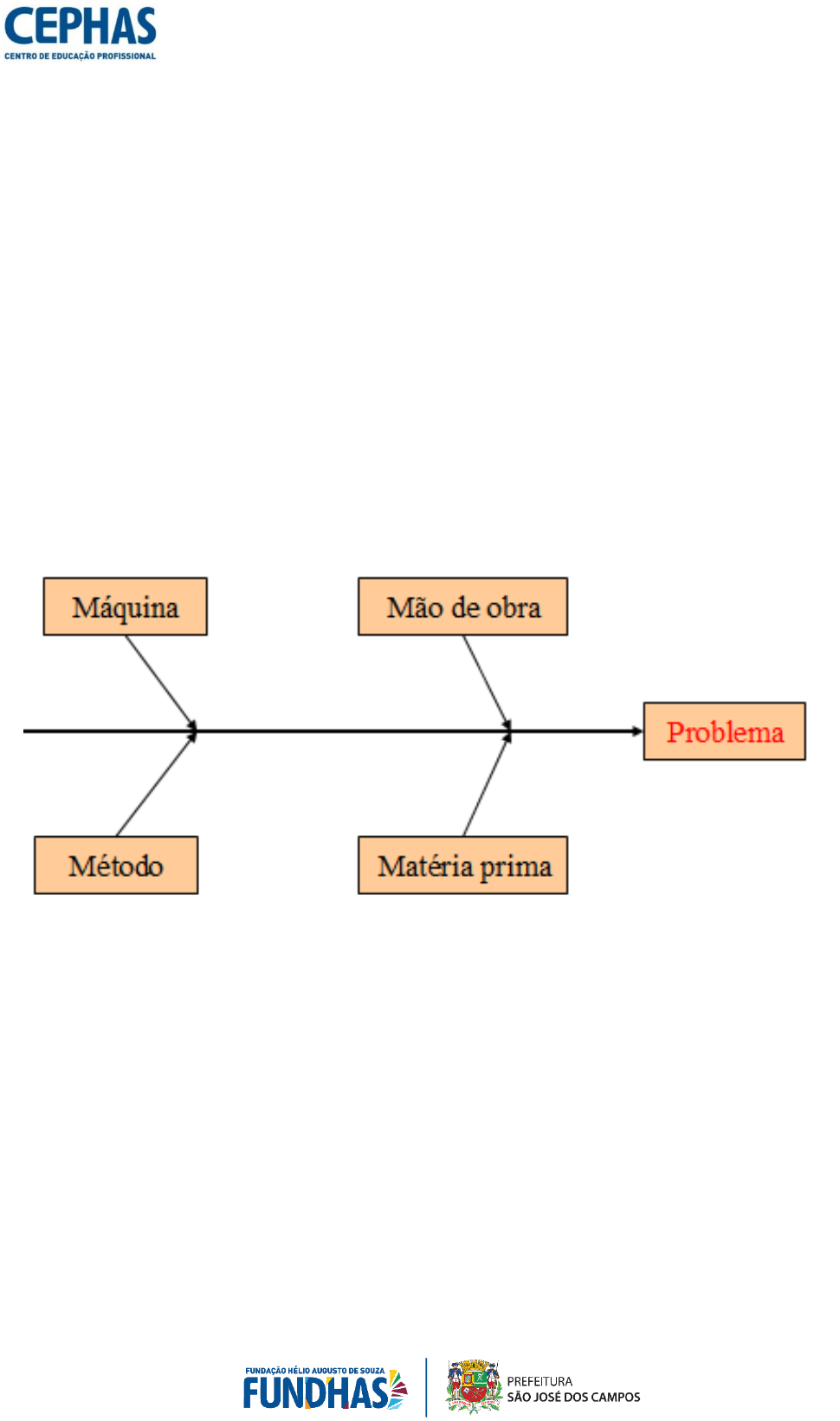

O diagrama de causa e efeito, também conhecido como espinha de
peixe foi desenvolvido pelo próprio Ishikawa e tem esse nome
(espinha de peixe) devido ao seu formato peculiar.
O seu eixo principal aponta diretamente para o problema a ser
discutido enquanto que as ramificações laterais representam os 4
M’s (Máquina, Mão de obra, Matéria prima e Método) que são tidas
como os potenciais problemas de qualidade.



Por meio do uso desse diagrama é possível identificar somente as
possíveis causas para um dado problema.
Por exemplo, o chef de cozinha de um restaurante precisa saber o
motivo pelo qual os seus clientes começaram a reclamar da comida
e ao elaborar juntamente com sua equipe um diagrama de Pareto
obteve a seguinte figura:





Nesse tipo de diagrama é possível verificar que não existe a
indicação clara da causa raiz de um problema, mas sim o
levantamento de possíveis causas relacionadas com os 4 M’s.
Deste modo, a solução definitiva para o problema apontado depende
das prioridades do grupo, ou seja, muitas vezes melhorar a
qualidade da matéria prima é mais fácil que trocar o maquinário ou
a mão de obra.
Mas isto pode não solucionar o problema em definitivo, por isso
muitas vezes é necessário elaborar outros diagramas de causa e
efeito secundários estudando cada um dos itens apontados.

Diagrama de dispersão

Esse é um gráfico que relaciona duas características diferentes, mas
que, no entanto, possuam uma relação entre si, tais como:
 Peso e altura (peso versus altura; peso x altura);



 Preço e quantidade de produto.
O objetivo dessa ferramenta da qualidade é mostrar se existe ou não
uma relação de causa e efeito entre duas características, ou seja,
quanto mais você compra de um determinado produto mais caro
será a conta na hora de pagar.
Por exemplo, o dono de uma empresa fabricante de queijos, precisa
saber se existe uma relação entre o tempo que o queijo fica na
salmoura e a quantidade de sal que ele absorve, com o intuito de
otimizar a sua produção e para isso, ele colocou um queijo dentro da
salmoura e monitorou a quantidade de sal que ia sendo absorvia ao
longo do tempo e depois de coletar os dados montou o seguinte
gráfico de dispersão:



Observando o diagrama, o empresário percebeu que existe sim uma
relação entre o teor de queijo no sal e o tempo dentro da salmoura,
já que quanto mais o queijo ficou imerso mais salgado ele foi ficando.
No entanto, essa absorção de sal é bem relevante por volta de 30
minutos e a partir de 35 minutos a quantidade absorvida pelo queijo
0,1
0,15
0,2
0,25
0,3
0,35
0,4
0,45
20 25 30 35 40 45 50 55 60 65
Tempo no banho (min)
T
eo
r
d
e
sa
l
n
o
 q
u
ei
jo



se tornou muito baixa, percebendo também que deixar o queijo na
salmoura em tempos acima de 35 minutos seria uma perda de tempo
e consequentemente perda de dinheiro.

Gráfico de controle

O gráfico de controle ou carta de controle é usado para pesquisar as
tendências e padrões que podem estar acontecendo ao longo do
tempo em um dado processo de fabricação, podendo também ser
utilizado para monitorar preventivamente um processo verificando se
o produto está saindo dentro do especificado.
Ele é muito importante dentro de um processo, pois se bem
elaborado, permite predizer o quanto se pode produzir além de
reduzir em muito as variações tendenciosas que podem estar
ocorrendo dentro de um processo, justamente pelo fato de ser
elaborado quase que de forma simultânea com os produtos.
O gráfico de controle pode ser basicamente de dois tipos:
 De variáveis quantitativas: peso (massa), largura,
comprimento, tempo etc;
 De atributos, ou características qualitativas: sexo, estado civil,
peça boa ou ruim etc.
A partir de várias medições dos dados de processo, é possível obter
a média e os limites superior e inferior de controle, ou seja, para um
prego a média seria o seu comprimento ideal, digamos 5 cm, o limite
superior seria 5,2 cm e o limite inferior seria 4,8 cm.



Se durante o processo de fabricação dos pregos as medidas de
comprimento se mantiverem dentro do Limite Superior de Controle
(LSC) e do Limite Inferior de Controle (LIC) a produção está OK, no
entanto caso algum prego sofra um desvio e fique maior o gráfico de
controle terá um ponto fora das linhas especificadas, conforme a
figura abaixo:
