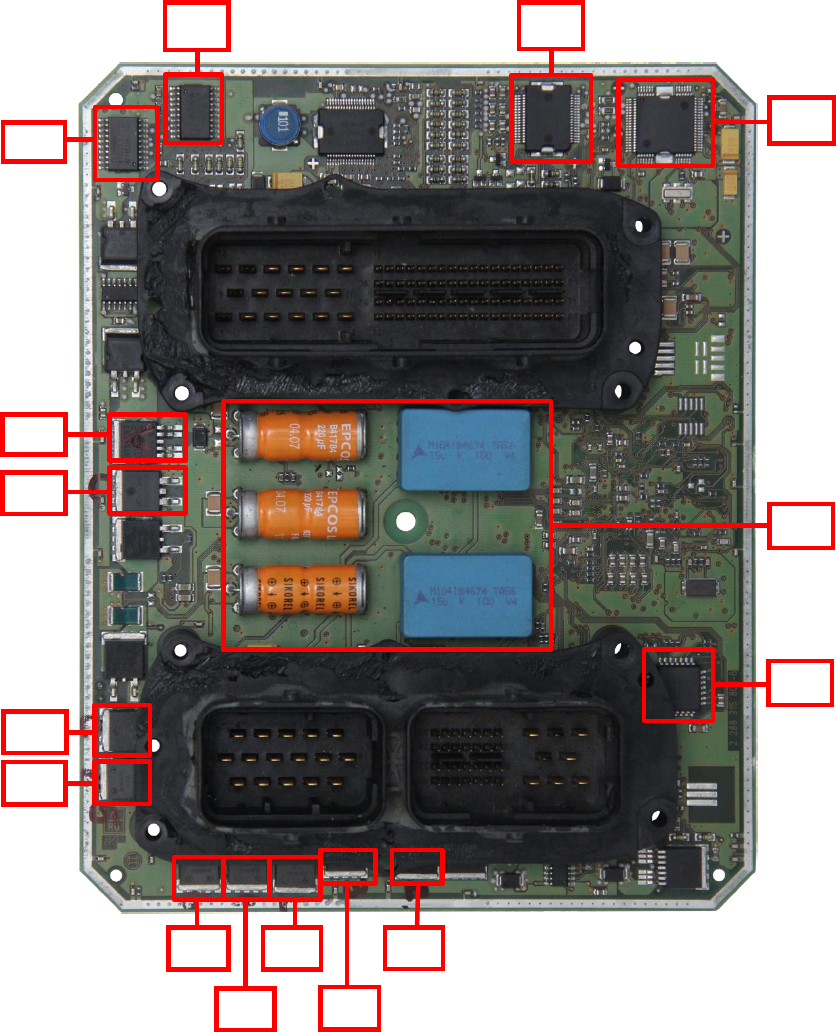

01 14 13 12 11 10 15 09 02 06 07 05 03 04 08 Numero Descrição 01 Comum das unidades 1/2/3 02 Comum das unidades 4/5/6 03 Unidade injetora 1 04 Unidade injetora 3 05 Unidade injetora 4 06 Unidade injetora 5 07 Unidade injetora 6 08 Unidade injetora 2 09 Sensor de rotação / velocidade / regulador de 5V do pedal do acelerador 10 Controle do ventilador 11 Regulador de tensão de 5V 12 Lâmpada de partida / rele de travamento de partida 13 Rele 2 do aquecimento do ar e aquecedor de combustível 14 Rele 1 do aquecimento do ar , freio motor e torque analógico 15 Banco de capacitores responsável pelo carregamento de cargas para acionamento dos injetores 01 Processador (Executa todas as funções de gerenciamento do motor, este contem o arquivo de injeção em sua memoria interna) 02 Comanda a válvula reguladora de pressão do RAIL (Mprop) 03 Banco de resistores responsável pelo circuito de sensores do sistema de injeção diesel 04 Efetua funções de diagnostico com scanner e comanda as funções de piloto automático 05 Decodificador do protocolo CAN 01 02 03 04 05 CONECTOR DO BOCAL Conector C Conector B v 1 5 116 12 16 6 8 15 9 1 3 30 36 Conector A 6 721 12 35 18 17 89 Comum Unidades 1/2/3 Comum Unidades 4/5/6 Unidade Injetora 3 Unidade Injetora 1 Unidade Injetora 4 Unidade Injetora 6 Unidade Injetora 5 Unidade Injetora 2 Sensor Pressão do Turbo (Bocal A – Pino 28) Sensor Temperatura do ar de Admissão (Bocal A – Pino 29) Sensor da Linha de Alta Pressão do combustível Sensor de Temperatura da Agua Sensor de Rotacão Indutivo Sensor de posição do comando de válvulas (pino 23) Eletroválvula Reguladora de Pressão do Rail Alimentação Positiva Alimentação Negativa Alimentação Negativa Interruptor do Pedal de Acelerador Sensor de Posição do Pedal Sensor de Nível de Agua do Radiador Linha 15 Eletrovalvula do Freio Motor Pré Aquecedor do Motor Interruptor de Diagnostico/Compres sor do AC Interruptor de Diagnostico Conversor Rede Can Pinos 34/35/52/53
