ATIVIDADE PONTUADA 1
Equação de Bernoulli
INSTRUÇÕES
1. As questões devem ser enviadas ainda hoje até as 23:59
2. Podem ser feitas em equipe, sugiro que usem Teams, Zoom, Meeting ou qualquer aplicativo da sua preferência para se comunicarem.
3. A atividade deve ser enviada por Whatsapp para o número (71)99991-5428 em formato PDF.
4. Qualquer dúvida, por favor, podem falar comigo pelo Whatsapp informado.
Grande abraço a todos!!!
QUESTÃO 01

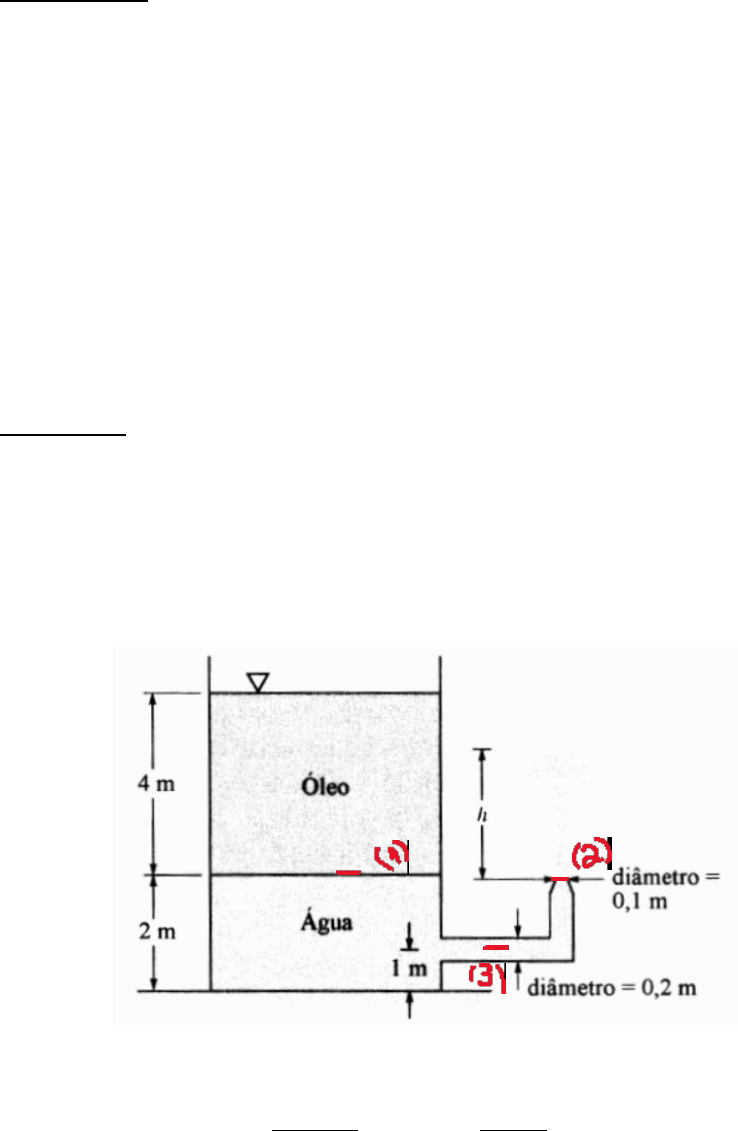

A figura 01 mostra o esboço de um grande tanque que contém água e óleo (densidade = 0,7). Admitindo que os efeitos viscosos são desprezíveis e que o regime de operação é próximo do permanente, determine a altura do jato de água () e a pressão do escoamento no tubo horizontal.
Figura 01
QUESTÃO 02
Água escoa na contração axissimétrica mostrada na figura 02. Determine a vazão em volume na contração em função de D sabendo que a diferença de alturas no manômetro é constante e igual a 0,2m.
Figura 02
QUESTÃO 03
Água é retirada do tanque mostrado na figura 3 enquanto o barômetro d’água indica uma leitura de 9,21 m. Determine o máximo valor de com a restrição de que não ocorra cavitação no sistema analisado. Note que a pressão do vapor no topo da coluna do barômetro é igual a pressão de vapor do líquido.
Figura 03
QUESTÃO 04
Água escoa na contração axissimétrica mostrada na figura 02. Determine a vazão em volume na contração em função de D sabendo que a diferença de alturas no manômetro é constante e igual a 0,2m.
Questão 05
Água escoa na contração axissimétrica mostrada na figura 02. Determine a vazão em volume na contração em função de D sabendo que a diferença de alturas no manômetro é constante e igual a 0,2m.
