Equipe UFForce Aerodesign - #40
Nov/2012

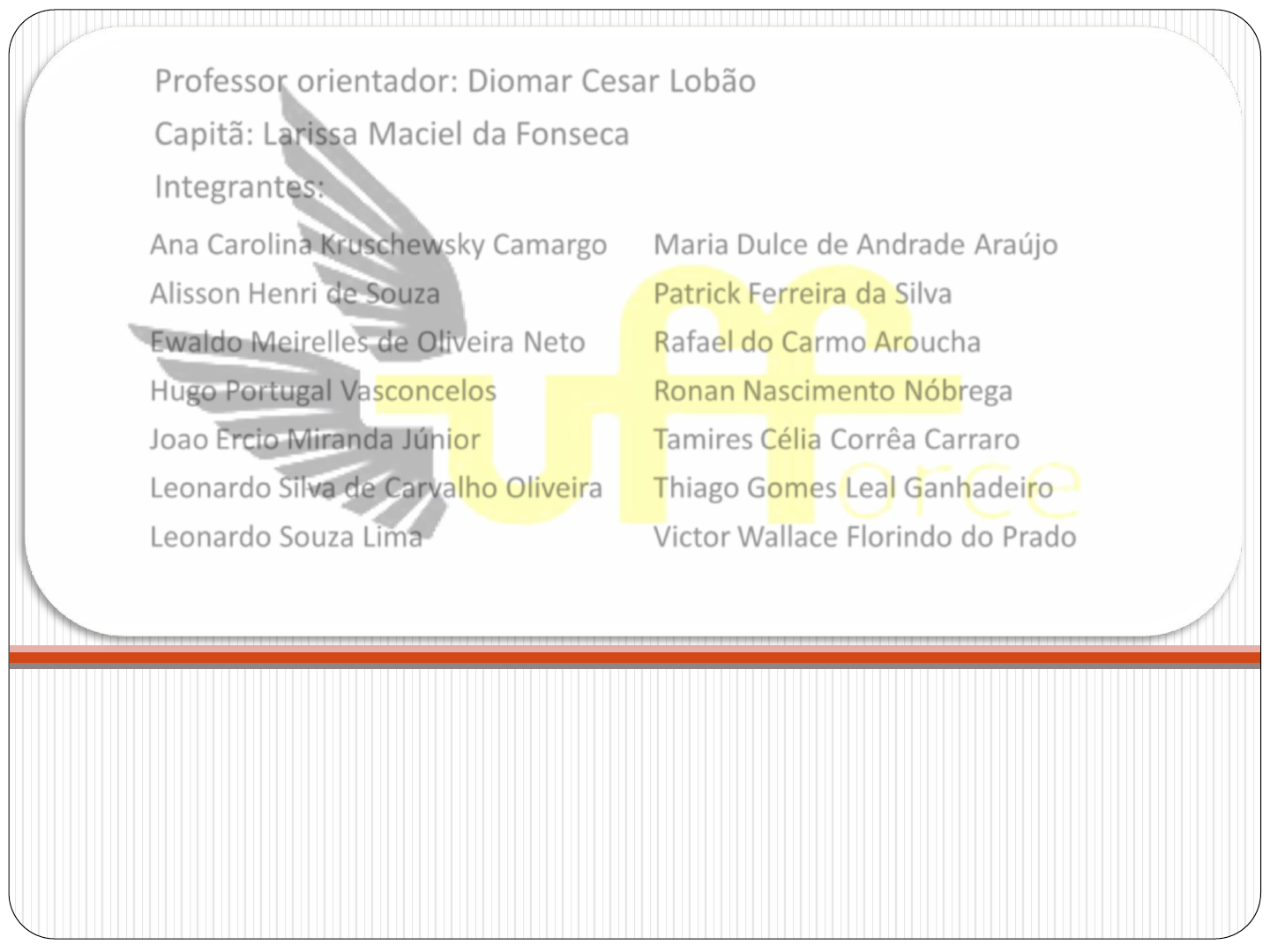

Professor orientador: Diomar Cesar Lobão
Capitã: Larissa Maciel da Fonseca
Integrantes:
 Ana Carolina Kruschewsky Camargo
Alisson Henri de Souza
Ewaldo Meirelles de Oliveira Neto
Hugo Portugal Vasconcelos
Joao Ercio Miranda Júnior
Leonardo Silva de Carvalho Oliveira
Leonardo Souza Lima
 Maria Dulce de Andrade Araújo
 Patrick Ferreira da Silva
 Rafael do Carmo Aroucha
 Ronan Nascimento Nóbrega
 Tamires Célia Corrêa Carraro
 Thiago Gomes Leal Ganhadeiro
 Victor Wallace Florindo do Prado
XIV Competição SAE Brasil Aerodesign
•Objetivos de projeto
•Metodologia
•Escolha das configurações
iniciais da aeronave
•Análise aerodinâmica
•Análise de desempenho
•Análise Estrutural
•Projeto elétrico
•Grupo moto-propulsor
•Inovações estruturais
•Conclusão

Cronograma da apresentação
•Construir uma aeronave capaz de levantar voo com uma
carga pré estabelecida.

•Apresentar um relatório de projeto consistente.

•Cumprir todas as provas da competição, de forma
proveitosa.


Objetivos do projeto
•Baixo peso vazio
•Estável e de fácil pilotagem
•Aeronave competitiva
•Completar a missão de voo
Metodologia
•Projeto conceitual
 Projeto conceitual:
 Análise de requisitos fornecidos pelo
SAE
 Carga em MDF
 Restrições geométricas
 Definição de características básicas
 Projeto preliminar:
 Cálculos e desenhos iniciais
 Carga paga
 Método iterativo convergente  Peso
total e decolagem
 Construção e teste do protótipo
(escala 1:2)
 Trem de pouso:
 6 camadas de fibra de vidro (18 g)
 Compressão uniforme
 Estrutura: treliçada em palitos de madeira
 Empenagem: treliçada em palitos de madeira
 Perfil de CL0
 Asa: balsa e longarinas de madeira
 Baioneta: fibra de carbono
 Peso total: 1,3 Kg

 Teste de voo bem
sucedido
•Monoplano de asa alta retangular
•Estrutura treliçada
•Empenagem em H
•Trem de pouso de modelo triciclo


Escolha das configurações iniciais da
aeronave
Modo de retirada da
carga paga:
basculamento da cauda

•Perfil UFFORCE-2012
•c=0,36 m, b=2,8 m e AR=10,3
•Cálculo de arrasto
•Arrasto percentual
•Cálculo de estabilidade
•Estática
•Dinâmica (Tornado)

Análise aerodinâmica
 Melhor relação CLxCD
 CL alto para CD relativamente baixo
 Perfil formado a partir de NACA e Selig,
com variações


0
20
40
60
80
100
120
140
160
-15 -10 -5 0 5 10 15
CL/CD x α
Gráficos de CLxα (acima), Cmxα
(abaixo) e CL/CDxα (à esquerda),
construídos por dados fornecidos
pelo JavaFoil.
 Arrasto parasita
 Asa

 H-tail
 Arrasto induzido
 Asa

 H-tail

 Trem de pouso: +20%

Percentual comparativo de
contribuição no arrasto da aeronave
cdiw
cdow
cdoh
trem de pouso
0342,01
0
0 


e
n
i
perfil
Di
WD
S
CS
C
098338,0
2

eAR
C
C LWDiW

0
2

eAR
C
C LhDih

004265,00 
e
eDp
hD
S
SC
C
 Estabilidade estática
 Se deslocada de sua posição de equilíbrio possui tendência
de retornar para a condição equilibrada.
 e

 Somando cada contribuição (asa, empenagem e
fuselagem)

 CMCG=0,007 - 1,5.α

0



MCGC 00MC
 Estabilidade direcional estática
 Cηβ >0
 Asa e fuselagem

 Superfície vertical
 Cηβ= 0,004
Sb
lS
KKWfn
ff
RLn
C

)1(


 
d
d
CVC VLVVTVn 
• Estabilidade dinâmica
• Movimento de retorno
para a condição
equilibrada apresenta
amortecimento positivo
• Tornado
O gráfico traz a curva da
polar de arrasto induzido
(variação do coeficiente
de arrasto em relação ao
coeficiente de
sustentação.
A primeira curva mostra a
polar 3D. A segunda, a
variação do coeficiente
de sustentação em
função do ângulo. A
terceira, a variação do
coeficiente de
sustentação em relação
ao momento.
•Análise de decolagem e peso total
•Análise de subida
•Análise de descida
•Envelope operacional
Análise de desempenho

A aeronave requer menos de 25 m de
pista para decolar

 O gráfico à direita traz a taxa de subida da
aeronave em função da velocidade. Os gráficos
abaixo, a relação de potência com velocidade
(A) e de tração com velocidade (B).
A velocidade máxima, portanto, é de 28,9 m/s.
A B
 O comprimento da pista de pouso foi calculado por
simulação, considerando a variação de carga da
aeronave, para diferentes altitudes.








 A aeronave, portanto, necessita de menos de 100 m para
o pouso.

 Representa a capacidade da aeronave se manter em
voo reto e nivelado
 Faixas de velocidade de operação da aeronave


max
max
* 2 n
SC
W
V
L

max
2
L
estol
SC
W
V


•Diagrama V-n de manobra
•Cargas da asa
•Lf(x), V(x), M(x), Dx(x)
•Trem de pouso e bequilha
•Fuselagem
Análise estrutural
 Diagrama V-n
 Limitações estruturais da aeronave-> v e fator de carga n
 Vestol=10,08 m/s e V*=17,09 m/s
 Vd=36,125 m/s e Vcru=26,01 m/s



 Asa
 Distribuição elíptica
 Asa engastada no meio
 Principais pontos analisados
 Centro da asa
 Final da baioneta
Considerando que a distribuição elíptica se torna difícil de integrar nos cálculos dos
esforços cortante V(x) e do momento fletor M(x), utilizou-se a hipótese de
distribuição triangular para o cálculo destes esforços
 Momentos de inércia
 Longarinas
 Baioneta
 Tensão máxima aplicada na
baioneta



 A asa suporta a carga
aplicada


 Trem de pouso e bequilha
 Trem de pouso produzido pela equipe
 13 camadas em fibra carbono
 Bomba de vácuo
 Se mostrou altamente resistente e leve
 Fuselagem

Forças aplicadas e pontos de
apoio
Momento torçor
 De acordo com a figura abaixo, a força máxima atribuída
ao sistema é de 40,849 N e o elemento que sofre esta
força tem área igual a 1,26.10-5m2.
 σA=3,3MPa e σadm=750MPa.
 Como σA< σm, o elemento suportará a carga aplicada.

•Diagrama elétrico
•Ensaio do diagrama
•Seleção dos servos
Projeto elétrico
 Diagrama elétrico




 Ensaio do diagrama

 Foram analisados os servos separadamente e
em conjunto.

 A análise isolada permitiu a escolha dos
servos para cada setor. A análise conjunta,
permitiu analisar seu funcionamento.



 Seleção dos servos
 A seleção levou em conta a exigência de cada setor da
aeronave.
 Foi medida a força máxima, o peso e o torque,
comparando este último com o fornecido pelo fabricante,
àquela voltagem.
 Foi medida, também, a energia utilizada.



•Empenagem
•Sanduíche de Depron e madeira balsa

•Estrutura para suporte e movimentação da asa
•Fibra carbono
•Movimentação em torno do CG
•Basculamento e travas da cauda
Inovações estruturais
 Empenagem
 Sanduíche em Depron e balsa dura
 Estrutura leve e de fácil construção
 Estrutura resistente a compressão e torção

 Movimentação da asa
 Em torno do centro do compartimento de carga
 ±50 mm
 Base em fibra carbono
 Perfis: compensado naval
 Localização exata do CG da aeronave, com maior facilidade
 Fixação da asa à estrutura

 Basculamento da cauda e travas
 Estrutura treliçadaComo retirar a carga?
 Bascula em um elemento de fibra de vidro
 Travas duplas: abertura e fechamento
 Evitar vibrações
 Suportar os esforços em voo
•Sistema tractor
•Escolha da hélice

Grupo moto-propulsor
 Sistema tipo tractor
 Melhor escoamento
 Refrigeração do motor
 CG
 Escolha da hélice
 Testes, em bancada, de diversas hélices
 Melhor escolha: 13”x6”
Conclusão
