DISCIPLINA: ELETROTÉCNICA PROFESSOR:
LINCOLN FERREIRA LIMA
ALUNO: Renato de Melo Pinheiro 03095970
Turma:ELN07S1
1 Fator de demanda é a razão entre:
(A) A demanda média e a demanda mínima da
unidade consumidora ocorridas no mesmo
intervalo de tempo especificado;
(B) a demanda média e a demanda máxima da
unidade consumidora ocorridas no mesmo
intervalo de tempo especificado;
(C) a demanda máxima num intervalo de
tempo especificado e a carga instalada na
unidade consumidora;
 (D) a demanda média num intervalo de tempo
especificado e a carga instalada na unidade
consumidora;
(E) a energia elétrica ativa e a raiz quadrada da
soma dos quadrados das energias elétricas
ativa e reativa, consumidas num mesmo
período especificado.

2 Uma instalação elétrica alimentada por um
único transformador é composta por várias
cargas iguais. Sabe-se que essa instalação
possui fator de potência global de 0,8 e
demanda média de 756 kW.
Para que a máxima potência imposta ao
transformador não ultrapasse 1.050 kVA, o fator
de carga deve ser, no mínimo, igual a:
A) 0,78 B) 0,80 C) 0,86 D)0,90 E)
0,94

3 Existe um fator que se destina a verificar se a
energia elétrica é racionalmente utilizada,
definido como a relação entre a demanda média
e a demanda máxima no mesmo período de
tempo. Assinale a alternativa que indica
corretamente o fator mencionado.
A) FATOR DE CARGA
B) FATOR DE DEMANDA
C) FATOR DE UTILIZAÇÃO
D) FATOR DE SIMULTANEIDADE
E) FATOR DE POTÊNCIA

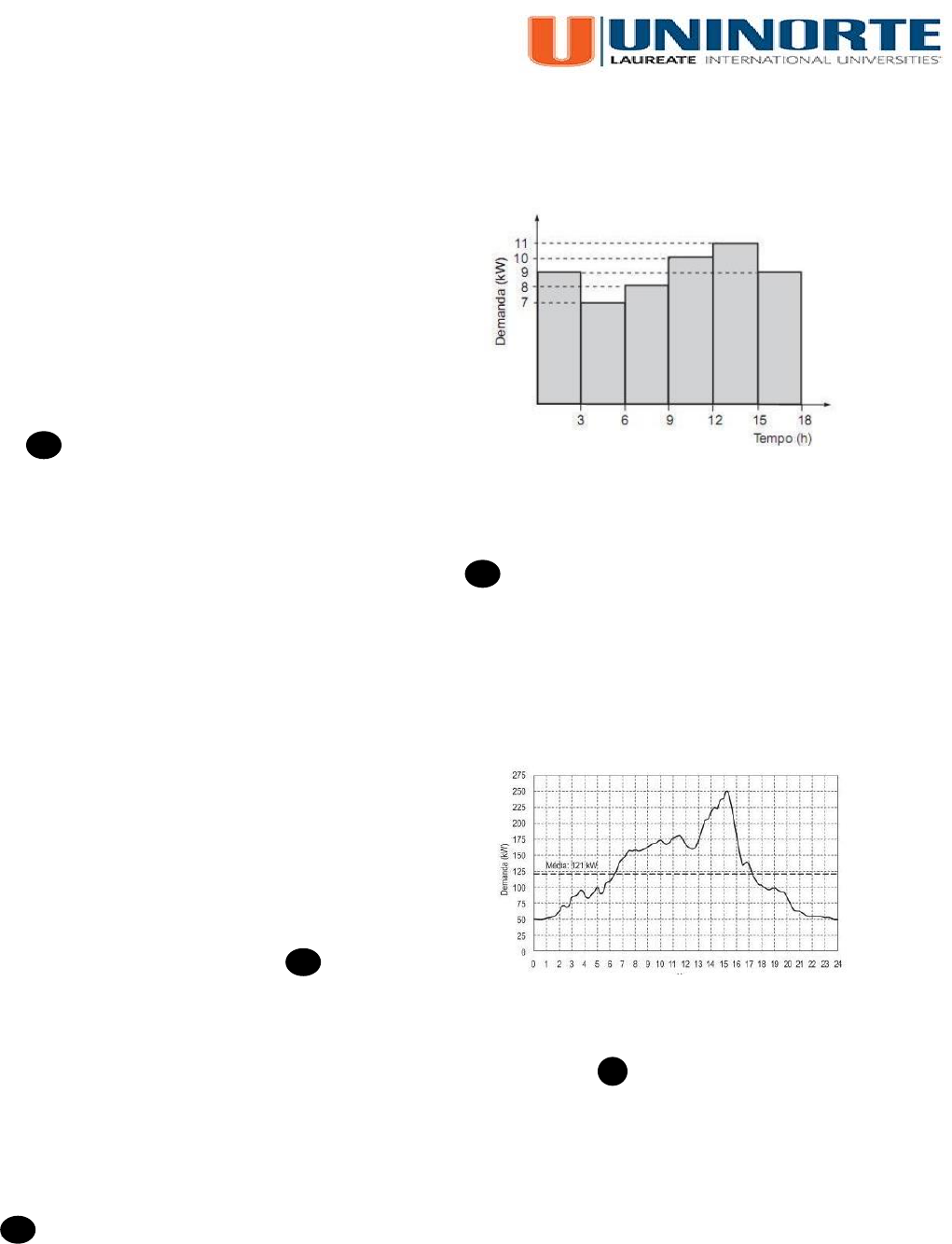

4

Uma oficina instalada de 15KW
apresenta a curva da carga acima.
O fator de carga desta instalação é:
A) 9/11 B)7,5/11 C)11/15 D)11/18 E)
7/18

5 A figura abaixo mostra a curva de
demanda diária registrada para
essa instalação, cujo o valor médio
é 121KW.

O fator de carga dessa instalação é de
aproximadamente:
A) 0,83 B)0,4 C)0,48 D)0,76 E) 0,57







6 Suponha que o quadro a seguir ilustre a curva
de demanda de uma unidade consumidora. Caso
o fator de demanda seja de oitenta por cento, é
correto afirmar que o fator de carga e a potência
instalada serão dados, respectivamente,

A) 8% e 17,5KW B)285,7% e 140KW C) 20% e
70KW D) 35% e 62,5KW E) 80% e 175KW
7 A Figura mostra a curva de demanda de uma
instalação elétrica de um consumidor industrial.
Assinale a alternativa que apresenta os valores
corretos para o primeiro intervalo de demanda
desse consumidor nos intervalos de 10 e 15
minutos, respectivamente

A) 30 Kw / 26 KW
B) 50 KW / 30 KW C) 50 KW / 20
KW D) 10 KW / 30 KW E) 10
KW / 20 KW 8 consumidor
industrial, com potência
instalada de 1000 kW,
apresenta a seguinte curva de
carga mensal:

Considerando o período mensal de 720
horas, o fator de carga mensal e o fator
de demanda são, respectivamente:
A) 0,3 e 0,5
B) 0,5 e 0,5
C) 0,5 e 0,3
D) 0,3 e 0,3
E) 1,0 e 0,5
