Exercícios

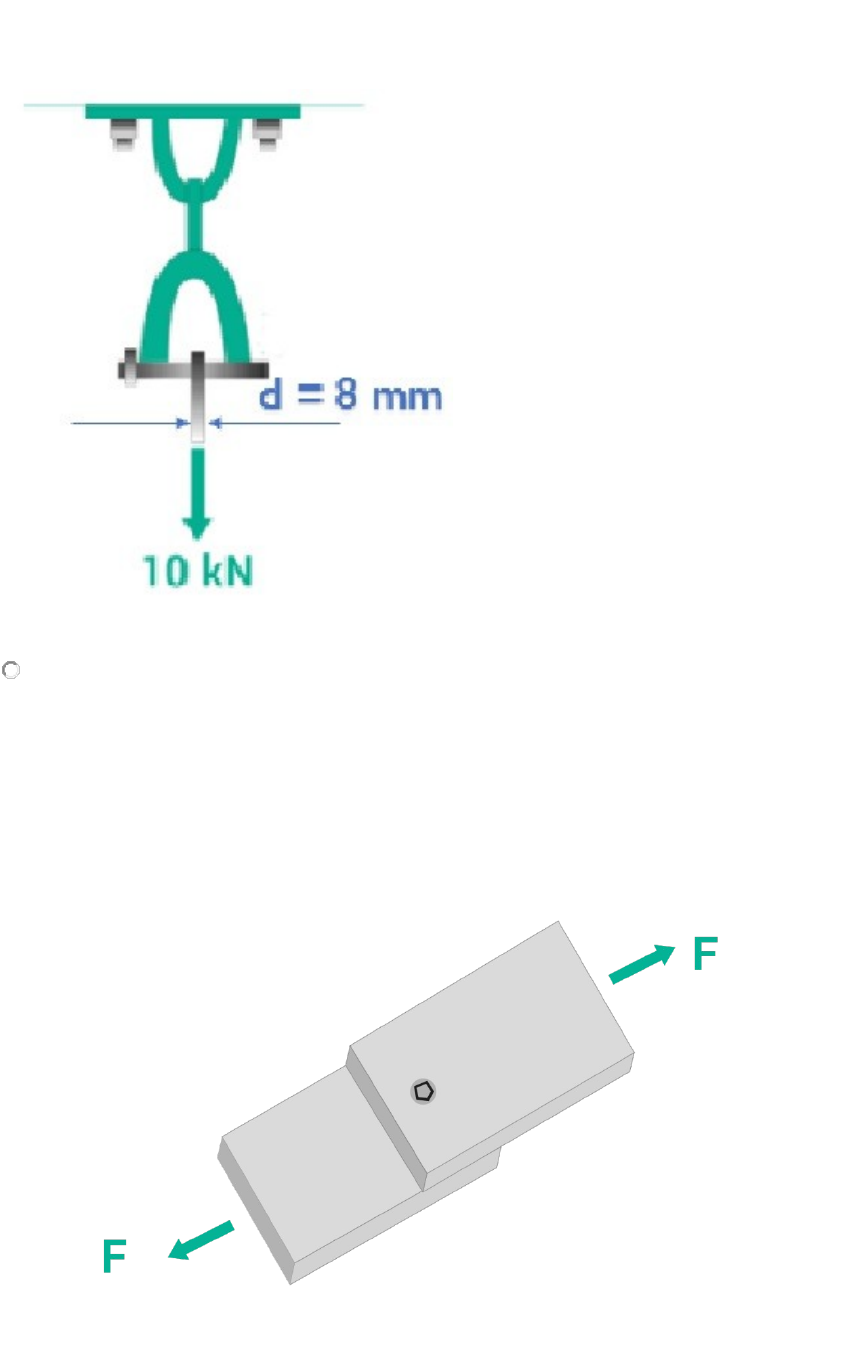

1. O suporte abaixo resiste a uma força de 10 kN. Se o pino tiver um diâmetro de 8 mm, determine a tensão média de cisalhamento no pino.
A.
τ = 198,94 Mpa
2. Na figura abaixo, temos uma junta sobreposta em aço. Considerando que os elementos são finos e que a porca não está muito apertada, podemos desprezar o atrito entre os elementos. Sendo os elementos finos podemos desprezar também o momento criado pela força F. Neste caso, a qual tipo de tensão a área da seção transversal do parafuso e a superfície de fixação entre os elementos estão principalmente sendo solicitadas?
A.
Tensão de cisalhamento simples.
3. Na figura abaixo, temos uma junta de dupla superposição em aço. Considerando que os elementos são finos e que a porca não está muito apertada, podemos desprezar o atrito entre os elementos. Sendo os elementos finos podemos desprezar também o momento criado pela força F. Neste caso, a qual tipo de tensão a área da seção transversal do parafuso e a superfície de fixação entre os elementos estão principalmente sendo solicitadas?
B.
Tensão de cisalhamento duplo.
4. A escora de madeira está suspensa por uma haste de aço de 6 mm de diâmetro que está presa na parede. Considerando que a escora suporta uma carga vertical de 3 kN, calcule a tensão de cisalhamento média na haste na parede.
C.
Τ = 106,10 Mpa
5. Considere as duas placas A e B conectadas por um parafuso CD. O parafuso exerce na placa A uma força P igual e oposta à força F exercida pela placa no parafuso. Qual é a tensão de esmagamento que ocorre nesta conexão.
