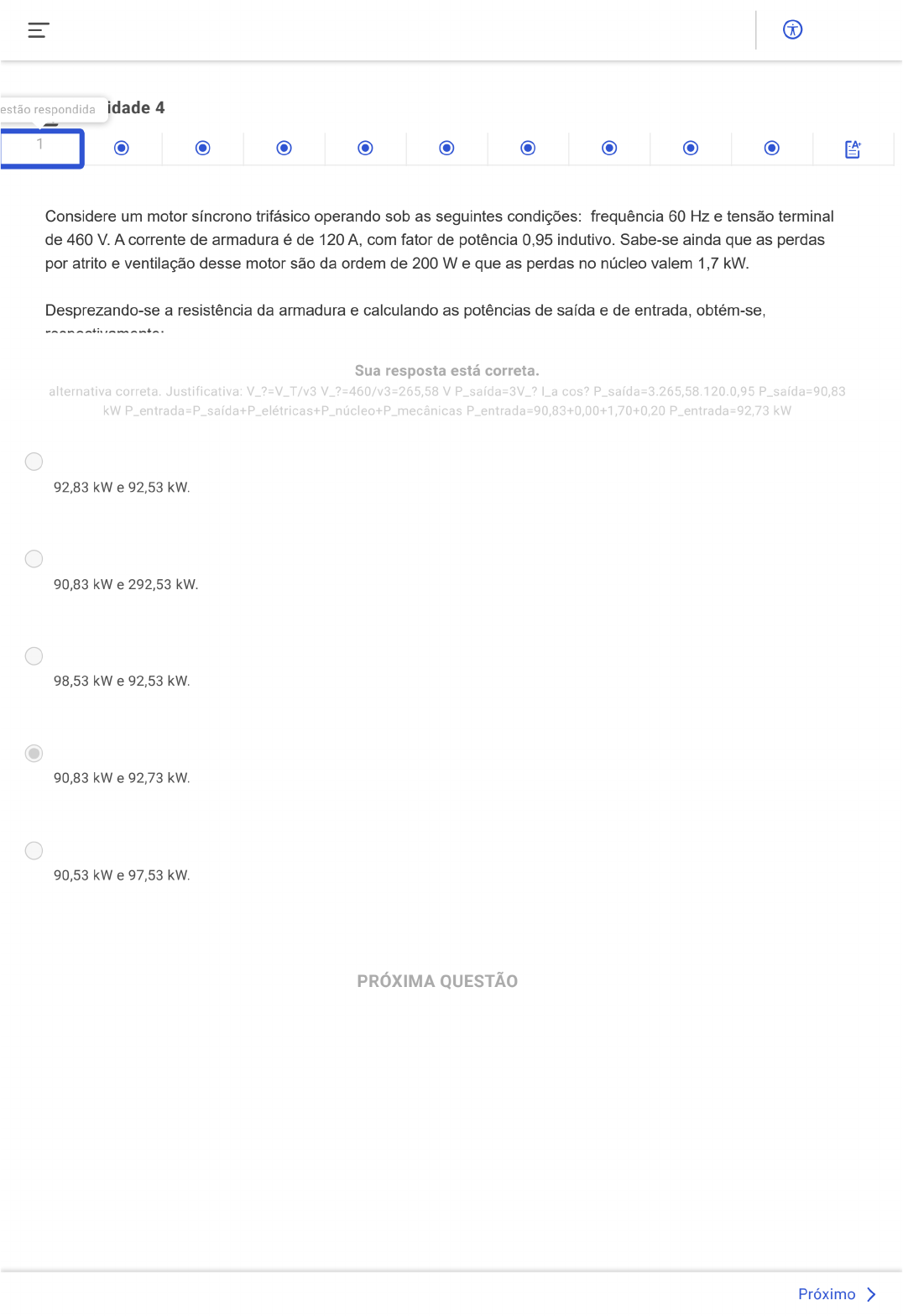

Atividade 4
Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e tensão terminal
de 720 V. A corrente de armadura é de 90 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por
atrito e ventilação desse motor são da ordem de 230 kW e que as perdas no núcleo valem 1,9 kW.
Desprezando-se a resistência da armadura e calculando as potências de saída e de entrada, obtém-se,
respectivamente:
Sua resposta está correta.
alternativa correta. Justificativa: V_?=V_T/v3 V_?=720/v3=415,69 V P_saída=3V_? I_a cos? P_saída=3.415,69.90.0,85 P_saída=95,4 kW
P_entrada=P_saída+P_elétricas+P_núcleo+P_mecânicas P_entrada=95,4+0,00+1,9+230 P_entrada=327,3 kW
90,83 kW e 320 kW.
90,83 kW e 372,53 kW.
95,53 kW e 347,53 kW.
95,4 kW e 327,3 kW.
95 kW e 322,53 kW.
 PRÓXIMA QUESTÃO
Próximo 
      7    
Questão respondida

Atividade 4
Perdas elétricas são inerentes ao Sistema Elétrico de Potência, independentemente do setor: geração, transmissão ou distribuição. Especificamente na distribuição, os
efeitos são diretos sobre a renda e saúde financeira de uma empresa.
Considere os tipos de perdas, que podem ocorrer em geradores síncronos.

I. Perdas suplementares.
II. Perdas por atrito e ventilação.
III. Perdas complementares.
IV. Perdas no cobre.
V. Perdas no núcleo.

Está correto o que se afirma em:
Sua resposta está correta.
alternativa correta. A afirmativa I, que corresponde a ‘perdas suplementares’; a II, que corresponde a ‘perdas por atrito e ventilação’; a IV, que corresponde a ‘perdas no cobre’ e a V, que corresponde a
‘perdas no núcleo’ são corretas. Não existem ‘perdas complementares’ no diagrama de fluxo de potência de um gerador, que é a representação gráfica do seu desempenho. Já a afirmativa III, que
corresponde a ‘perdas complementares’ é incorreta, porque de todas os tipos de perdas citadas, a única que não ocorre em geradores e não figura no diagrama de fluxo de potência de um gerador, é
realmente a ‘perda complementar’.
I, II, III, IV e V.
I, II, IV e V, apenas.
I, III, IV e V, apenas.
I, II, III e V, apenas.
I, II, III e IV, apenas.
 PRÓXIMA QUESTÃO
Próximo 
       8   

Atividade 4
Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz e tensão terminal de 480 V. A corrente de armadura é de 120 A. Sabe-se
ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no núcleo valem 2 kW.
Desprezando-se a resistência da armadura, encontre o fator de potência de operação, para que a potência de saída seja igual a 85 kW.
Sua resposta está correta.
alternativa correta. Justificativa: V_?=V_T/v3 V_?=480/v3=277,13 V P_saída=3V_? I_a cos? 85 kW=3.277,13.120.cos? cos?=0,85
1.
0,92.
0,95.
0,75.
0,85.
 PRÓXIMA QUESTÃO
Próximo 
        9  

Atividade 4
Considere um motor síncrono trifásico operando sob as seguintes condições: frequência 60 Hz, velocidade síncrona 1200 rpm e tensão terminal de 480 V. A corrente de
armadura é de 120 A, com fator de potência 0,85 indutivo. Sabe-se ainda que as perdas por atrito e ventilação desse motor são da ordem de 230 W e que as perdas no
núcleo valem 2 kW.
Desprezando-se a resistência da armadura, o que significa que , calcule o torque induzido.
Sua resposta está correta.
alternativa correta. Justificativa: ?_m=1200 rpm((1 minuto)/(60 s))((2p rad)/(1 rotação))??_m=125,66 rad/s t_ind=P_conv/?_m t_ind=(84,8 kW)/125,66 t_ind=674,84 N·m.
.
.
.
.
 .
