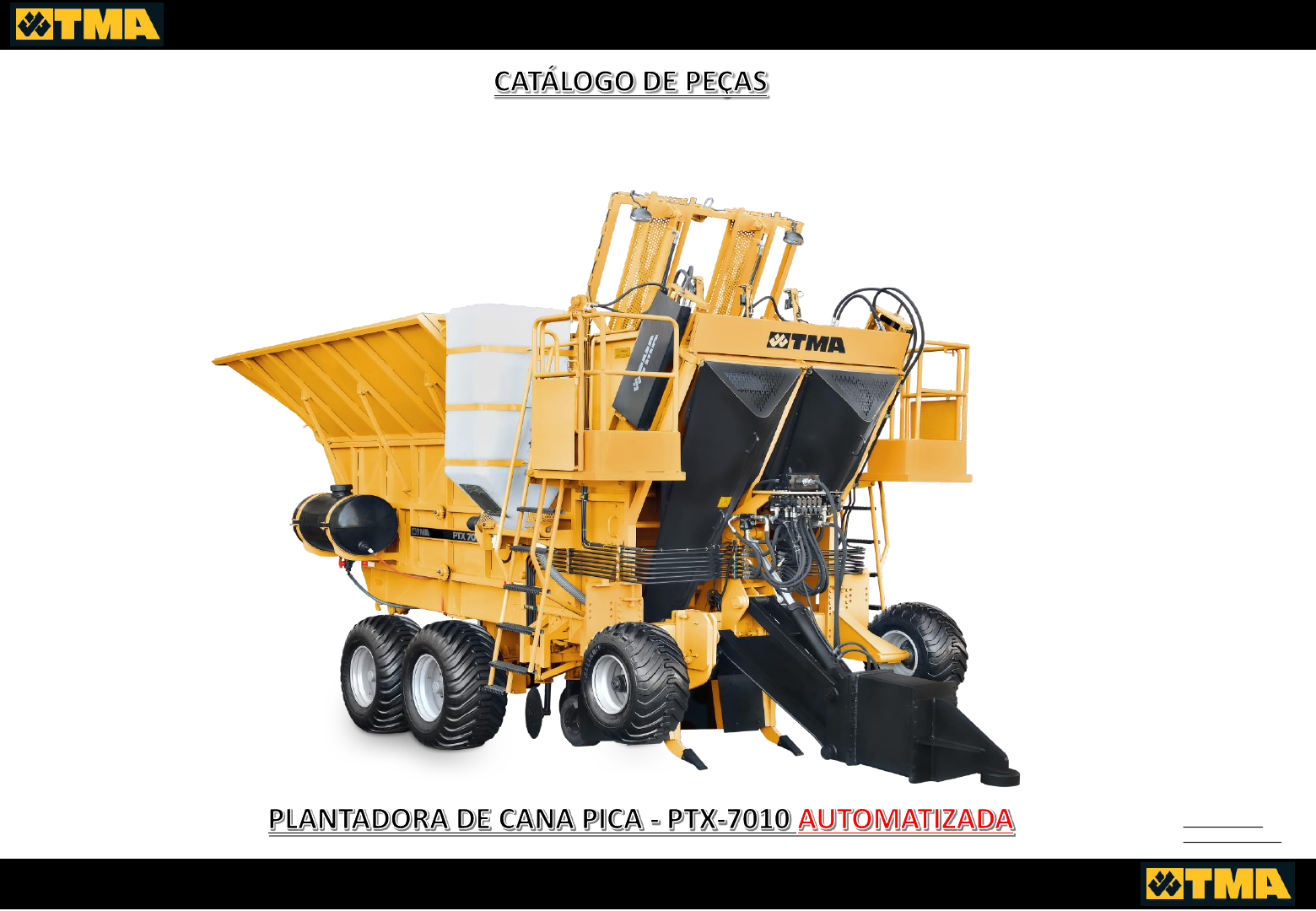

Catalogo de peças PTX-7010

Prévia do material em texto

PTXMODJUN18
REVISÃO – 2-20/08
PTX-7010 AUTOMATIZADA
1
Apresentação
TMA máquinas
Tecnologia em máquinas agrícolas
Av. Thomaz Alberto Whately, 3100
Bairro: Parque Industrial Quito Junqueira
CEP: 14075-380 - Ribeirão Preto – SP
Tel. (16) 3969-4933
www.tmamaquinas.com.br
Assistência técnica
E-mail - assistencia@tmamaquinas.com.br
Cel. (16) 99235-2594 – Vivo
Tel. (16) 3969-4933
Venda de peças
Concessionárias TRACAN de sua região
Tel. Matriz – (16) 3456-5400
Catálogo de peças
http://www.tmamaquinas.com.br/
mailto:assistencia@tmamaquinas.com.br
PTX-7010 AUTOMATIZADA
2
Informações técnicas
✓ Modelo: PTX-7010 Automatizada
✓ Capacidade: 20m3
✓ Pneus traseiro: Baixa compactação alta flutuação – 500/60-22.5” ou 600/50-22.5”
✓ Pneus dianteiro: 400/60-15,5”
✓ Eixo Tandem
✓ Adubo Sólido – 1000kg com rosca sem fim de Aço Inox
✓ Defensivo – 600lts acionamento da bomba com motor hidráulico.
✓ Cobridores – Côncavos Ø 18” com regulagem fina por catraca, braços oscilantes.
✓ Disco de corte de palha 23”
✓ Sulcadores – Hastes com desarme fusível
✓ Profundidade aproximada – 250mm a 450mm
✓ Bitola – 2,4 a 2,5m ou 2,8 a 3,0m
✓ Espaçamento – 0,9m a 1,0m ou 1,4m a 1,5m
✓ Potencia requerida aproximada: 210cv
✓ Vazão hidráulica – 145lts/min.
✓ Peso aproximado: 13tn.
✓ Desempenho aproximado – 1,2 ha/h
✓ Engate – Pino bola com flange bipartido
✓ Monitoramento – 5 câmeras infravermelho IP67
✓ Monitor 15,5”
PTX-7010 AUTOMATIZADA
3
Dimensões da Plantadora
Dimensões para transporte consultar.
PTX-7010 AUTOMATIZADA
4
Identificação geral
1
2
4
5 3
6
7
8
9
10
11
12
13
14
16
15
1718
19
20 21 22 33 23
25
24
PTX-7010 AUTOMATIZADA
5
26
27
28
29
30
31
32
Identificação geral
32
PTX-7010 AUTOMATIZADA
6
ITEM QTDE. CÓDIGO DESCRIÇÃO
1 1 PF015683 CAÇAMBA DE TOLETES
2 1 PF000030 FOMINHA ESQUERDO
3 1 PF000034 FOMINHA DIREITO
4 1 PF007771 SOBRE FOMINHA ESQUERDO
5 1 PF011482 SOBRE FOMINHA DIREITO
6 1 PF006585 PLATAFORMA DIREITA
7 1 PF003916 PLATAFORMA ESQUERDA
8 2 PF015455 BICA DE DESCARGA
9 1 PF001430 GARFO DOSADOR
10 1 PF015427 SUPORTE BIG BAG DIREITO
11 1 PF008457 SUPORTE BIG BAG ESQUERDO
12 1 PF015672 CONJUNTO CAIXA DE ADUBO DIREITA
13 1 PF015645 CONJUNTO CAIXA DE ADUBO ESQUERDA
14 2 PP005794 TANQUE DE INSUMOS LIQUIDOS 600L
15 1 PF005897 RODA REGULADORA DE PROFUNDIDADE DIREITA
16 1 PF006076 RODA REGULADORA DE PROFUNDIDADE ESQUERDA
17 2 PF008849 DISCO DE CORTE FIXO 23”
18 1 PF006550 CONJUNTO CABEÇALHO
19 1 PP000117 CILINDRO HIDRÁULICO
20 1 PF000308 CABEÇALHO SUPERIOR
21 1 PF015688 CABEÇALHO INFERIOR
22 2 PF015611 SULCADOR FLEX ESPECIAL
23 2 PF015475 COBRIDOR ESQUERDO
24 2 PF015476 COBRIDOR DIREITO
Identificação geral - Lista
ITEM QTDE. CÓDIGO DESCRIÇÃO
25 2 PF007071 TANDEM
26 2 PP006198 ROLO ACAMADOR ( PF007079 )
27 2 PP000715 CILINDRO DO FUNDO
27 2 PP005500 KIT REPARO DO CILINDRO PP000715
28 2 PF000047 ROLDANA GUIA
29 1 PF001309 FUNDO PRIMÁRIO
30 1 PF000624 FUNDO SECUNDÁRIO
31 2 PF013642 CONJUNTO ESTEIRA DOSADORA
32 1 PF000171 ESTEIRA CENTRAL
PTX-7010 AUTOMATIZADA
7
Conjunto esteira dosadora
1
2
3
4 5 6
7
8
9
10
11
12
13
14
15
16
17
19
22
18
21
20
23
24
25
26
29
2728
14 13
32
30
31
33
34
35
PTX-7010 AUTOMATIZADA
8
Conjunto esteira dosadora - Lista
POS. QTDE. CÓDIGO TÍTULO
1 1 PF008647 PROTEÇÃO ESQUERDA
2 1 PF008646 PROTEÇÃO DIREITA
3 2 PF009448 ENGRENAGEM Z-30
4 2 PP000089 ROLAMENTO
5 2 PF019644 MANCAL
6 2 PF000329 BASE DO MANCAL
7 2 PF000313 ESTICADOR
8 2 PF000233 SUPORTE LATERAL DO ROLO
9 2 PF006299 GUIA DO MANCAL
10 2 PF000232 ROLO SUPERIOR
11 2 PF000211 ROLO INFERIOR
12 2 PF000217 CUBO DO ROLAMENTO
13 2 PP000050 CAPA DO ROLAMENTO
14 6 PP000800 ROLAMENTO
15 2 PF000221 MANCAL CENTRAL ROLO INF.
16 1 PF000326 COCHO ESQUERDO
17 1 PF012794 COCHO DIREITO
18 2 PF012420 CONJUNTO GUIA LATERAL
19 1 PF004018 GUIA SUPERIOR ESQ.
20 1 PF012783 GUIA SUPERIOR DIR.
21 1 PF003988 GUIA INF. ESQ.
22 1 PF012787 GUIA INF. DIR.
23 2 PF002314 ESTEIRA DOSADOR COMPLETA
24 2 PF011872 ENGRENAGEM MOTOR
25 2 PF011867 SUPORTE MOTOR
26 1 PP005827 MOTOR OMT-500 COM SENSOR
27 1 PP005828 MOTOR OMT-500 SEM SENSOR
* 2 PP008875 KIT REPARO MOTOR OMT-500
POS. QTDE. CÓDIGO TÍTULO
28 1 PP005832 SENSOR
29 2 PF008648 PROTEÇÃO
30 1 PF000056 MANCAL CENTRAL ESQ.
31 1 PF000053 MANCAL CENTRAL DIR.
32 2 PF002348 FECHAMENTO
33 1,9M PP000837 CORRENTE ASA 80-1
34 2 PP000728 EMENDA CORRENTE ASA 80-1
35 2 PP010475 CHAVETA MOTOR OMT-500
PTX-7010 AUTOMATIZADA
9
ROLO DOSADOR SUPERIOR – PF000232
POS. QTDE. CÓDIGO TÍTULO
1 1 PF000224 CONJUNTO EIXO ROLO DOSADOR SUPERIOR
2 1 PF000568 CHAVETA
3 2 PF000230 ENGRENAGEM DO ROLO DOSADOR SUPERIOR
4 1 PF000231 TUBO CALANDRADO DO ROLO
5 10 PP000095 ARRUELA DE PRESSÃO 5/8"
6 10 PP000323 PARAF. CAB. SEXT. 5/8" UNC x 1.1/2"
ROLO DOSADOR INFERIOR – PF000212
POS. QTDE. CÓDIGO TÍTULO
1 1 PF000211 ROLO DOSADOR INFERIOR
2 1 PF000217 ALOJAMENTO
3 1 PF000050 CAPA DO ROLAMENTO
4 1 PP000800 ROLAMENTO
Rolos da esteira transportadora
PTX-7010 AUTOMATIZADA
10
3 4
21
POS. QTDE. CÓDIGO TÍTULO
1 2 PP000040 CORRENTE TRANSP. HP2 PASSO 2" 107 ELOS
2 18 PF002288 TALISCA
3 72 PP000011 PARAF SEXT 3/8" X 2.1/4" UNF
4 72 PP000012 PORCA AUTO TRAV. 3/8” UNF
Esteira transportadora – PF002314
PTX-7010 AUTOMATIZADA
11
Esteira Central – Código PF000171
POS. QTDE. CÓDIGO TÍTULO
1 1 PF000173 ESTRUTURA DA ESTEIRA CENTRAL
2 1 PF003429 TAMPA DE INSPEÇÃO
3 1 PF000452 SUPORTE DO MOTOR
4 1 PF000374 ACOPLAMENTO DO MOTOR
5 1 PF000375 FECHAMENTO DA ESTEIRA
6 1 PF000322 ESTICADOR
7 1 PF000369 ENGRENAGEM LIVRE
8 4 PP000708 ROLAMENTO
9 4 PP000995 MANCAL
10 8 PP000497 PARAF SEXT 1/2" X 1.3/4" UNC G5
11 1 PF000376 ENGRENAGEM SUPERIOR
12 2 PF006539 CHAPA GUIA DO MANCAL
13 1 PF002012 MONTAGEM DA CORRENTE CENTRAL
14 1 PP000214 MOTOR HIDRÁULICO
15 21 PP000350 ARRUELA DE PRESÃO 1/2"
16 9 PF000380 TALISCA
17 1 PF000325 BARRA ROSCADA 3/4 X 240
18 6 PP000342 PORCA SEXT 3/4" UNC
19 17 PP000058 PORCA SEXT. 1/2" UNC
20 4 PP000713 PARAF ALN CAB CIL 1/2" X 1.1/4" UNC G5
21 8 PP000349 ARRUELA DE PRESSÃO 3/8"
22 8 PP000339 PORCA SEXT. 3/8" UNC
23 8 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"
24 9 PP000011 PARAF SEXT 3/8" X 2.1/4" UNF G5
25 9 PP000012 PORCA AUTO TRAV 3/8" UNF BAIXA
26 1 PP009497 CHAVETA DA ENGRENAGEM
27 1 PP010474 CHAVETA MOTOR
16 24 25
9
8
26
27
PTX-7010 AUTOMATIZADA
Garfo dosador – PF001430
Manual Técnico e Peças
POS. QTDE. CÓDIGO TÍTULO
1 1 PF004681 SBCJ BASE DO FLAP
2 2 PF004696 CJ CORREDIÇA
3 4 PF004695 EIXO DESLIZANTE
4 2 PF004691 SUPORTE MÓVEL
5 2 PF001433 SUPORTE DO PISTÃO
6 2 PF003708 PINO DO PISTÃO
7 2 PF003707 PINO TRAVA
8 2 PP000882 CILINDRO HIDRAULICO Ø 2.1/2" X 914C
8A 2 PP005501 REPARO CILINDRO PP000882
9 4 PP000367 PARAF.CAB.SEXT. 5/8" UNC x 1"
10 4 PP000463 PARAF SEXT 1/2" X 1.1/2" UNC G5
11 4 PP000350 ARRUELA DE PRESÃO 1/2"
12 4 PP000058 PORCA SEXT. 1/2" UNC
13 2 PP000637 ARRUELA DE PRESSÃO 5/16" UNC
14 2 PP000811 PARAF SEXT 5/16" X 1" UNC G5
15 4 PP000643 PARAF SEXT 3/8" X 5" UNC G5
16 4 PP000330 PORCA AUTO TRAVANTE 3/8" UNC
17 2 PP000770 PARAF SEXT UNC 1/2" X 3.1/2" G5
18 2 PP000331 PORCA AUTO TRAV 1/2" UNC
19 2 PF002685 MANCAL DO FLAP
20 2 PF003703 BUCHA DO FLAP
21 4 PP000332 PORCA SEX. 5/8" UNC
22 4 PP001228 PARAF. CAB. SEXT. 5/8" X 5" UNC GRAU 5
23 2 PF006564 CONJUNTO MOLA
24 2 PP000345 ARRUELA LISA 3/4"
25 4 PP000342 PORCA SEXT 3/4" UNC
26 2 PP000079 ARRUELA PRESSAO 1/4" PESADA
27 2 PP000429 PORCA SEXT 1/4" UNC
28 2 PP000587 PARAF. SEXT. 1/4" X 1.1/2" UNC
29 2 PP000816 RÓTULA DO CILINDRO
30 2 PP000817 ANEL TRAVA DA RÓTULA
29 30
PTX-7010 AUTOMATIZADA
13
Conjunto Cabeçalho
2 43
16
8
7
9
POS. QTDE. CÓDIGO TÍTULO
1 1 PP000117 CILINDRO HIDRÁULICO
2 1 PF002293 PINO DA HASTE DO CILINDRO
3 1 PP000348 ARRUELA LISA 1.1/2”
4 1 PP000028 PORCA AUTO TRAV 1.1/2" UNF
5 1 PP005498 KIT REPARO CIL. PP000117
6 1 PP005950 RÓTULA DO CILINDRO PP000117
7 1 PF015688 CABEÇALHO INFERIOR8 1 PF000308 CABEÇALHO SUPERIOR
9 1 PF006550 ENGATE DIANTEIRO
5
PTX-7010 AUTOMATIZADA
14
Cabeçalhos
POS. QTDE. CÓDIGO TÍTULO
1 1 PF015689 CABEÇALHO INFERIOR
2 2 PF015693 BUCHA DE ARTICULAÇÃO MENOR CABEÇALHO INFERIOR
3 2 PF000438 BUCHA CABEÇALHO INF
4 2 PF015694 PINO DO CABEÇALHO INFERIOR
5 2 PP000028 PORCA AUTO TRAV 1.1/2" UNF
6 2 PP000107 ALENITE RETO 1/8" BSP
7 2 PP000539 ENGRAXADEIRA 1/8" BSP 90º
8 2 PP000348 ARRUELA LISA Ø 1.1/2
Cabeçalho inferior – PF015688 Cabeçalho superior – PF000308
POS. QTDE. CÓDIGO TÍTULO
1 1 PF000333 SBCJ BRAÇO SUPERIOR CABEÇALHO
2 4 PF000438 BUCHA CABEÇALHO INF
3 1 PI002292 PINO 430
4 1 PP000028 PORCA AUTO TRAV 1.1/2" UNF
5 4 PP000107 ALENITE RETO 1/8" BSP
6 1 PP000348 ARRUELA LISA Ø 1.1/2
PTX-7010 AUTOMATIZADA
15
Engate dianteiro
POS. QTDE. CÓDIGO TÍTULO
1 1 PI001551 SUPORTE DA SUSPENSÃO
2 1 PI001619 ESPANSOR CABEÇALHO
3 2 PP000028 PORCA AUTO TRAV 1.1/2" UNF
4 2 PI002315 PINO 417
5 24 PP000328 PORCA AUT. TRAVANTE SEXT. 5/8" UNF
6 24 PP000444 PARAF SEXT 5/8" X 2.1/4" UNF G5
7 6 PP000095 ARRUELA DE PRESSÃO 5/8"
8 6 PP000307 PARAF SEXT 5/8" X 2" UNC G5
9 1 PI001417 FLANGE DO ENGATE
10 1 PI001418 PINO BOLA DO ENGATE
11 1 PI000835 ENGATE DIANTEIRO
12 1 PP000538 ENGRAXADEIRA 1/8" BSP 45º
13 2 PP000348 ARRUELA LISA Ø 1.1/2
PTX-7010 AUTOMATIZADA
16
1
2
3
4
5 6
7 68
9 10
11
12
1314
1615
POS. QTDE. CÓDIGO TÍTULO
01 1 PF000845 FUNDO MÓVEL INFERIOR
02 1 PF000624 FUNDO MÓVEL TRASEIRO
03 1 PF002700 EIXO
04 2 PP000715 CILINDRO DO FUNDO
04A 2 PP005500 REPARO DO CILINDRO PP000715
05 2 PF003797 PINO INFERIOR
06 4 PP000337 PORCA AUTO TRAV. 1”
07 2 PF002720 PINO SUPERIOR
08 2 PP000346 ARRUELA LISA 1’’
09 2 PF003546 DOBRADIÇA
10 8 PP000314 PARAF. 3/8” x 1” UNC
11 8 PP000349 ARRUELA DE PRESSÃO 3/8”
12 8 PP000339 PORCA SEXT. 3/8” UNC
13 1 PP001336 PARAF. SEXT. 3/8” x 2.1/2” UNC
14 1 PP000330 PORCA AUTO TRAV. 3/8” UNC
15 2 PF000047 ROLDANA
16 2 PP000098 ANEL ELÁSTICO E-30
17 2 PF002720 PINO SUPERIOR DO CILINDRO
Fundo dosador
17
PTX-7010 AUTOMATIZADA
17
Suspensão Tandem
POS. QTDE. CÓDIGO TÍTULO
1 1 PF002021 MONTAGEM CAIXA DO TANDEM PTX
2 1 PF007769 CJ EIXO TANDEM REGULAVEL
3 2 PP000796 PNEU 500/60-22.5
3 2 PP000037 PNEU 600/50-22.5
4 4 PP000079 ARRUELA PRESSAO 1/4" PESADA
5 4 PP000078 PARAF. CAB. SEXT. 1/4"UNC x 1"
6 1 PP000257 ALENITE 1/4" UNF RETO
7 1 PF006510 ANEL INTERNO DO CUBO DO TANDEM
8 1 PP000186 ANEL VEDACAO O-RING NITRIL 158,34X3,53MM
9 1 PP000187 ANEL VEDACAO O-RING NITRIL 129,54X5,33MM
10 1 PF002028 TAMPAO DO TANDEM
11 2 PP000109 PORCA KM-22 110 x 2mm
12 1 PP000111 ARRUELA TRAVA MB 22 (110 X 154 X 1,75MM)
13 2 PF002027 BUCHA CENTAL
14 2 PP000035 RODA 20 X 22,5 C/ REFORÇO
14 2 PP000580 RODA 16 X 22,5 C/ REFORÇO
15 1 PF000953 SUPORTE SUPERIOR
16 1 PF003995 ABRAÇADEIRA INFERIOR
17 16 PP000321 PARAF. SEXT. 1” x 3” UNC G5
18 16 PP000448 ARRUELA DE PRESSÃO 1”
19 16 PP000446 PORCA SEXT. 1” UNC
14
NOTA: Os pneus são itens opcionais e podem ter as 2 medidas no implemento.
613
15
16
17
18
19
Calibragem pneus
500/60-22.5 – 46 psi
600/50-22.5 – 38 psi
PTX-7010 AUTOMATIZADA
18
POS. QTDE. CÓDIGO TÍTULO
1 1 PP005836 SEMI EIXO
2 1 PP004494 RETENTOR 092/140
3 1 PP004541 ROL. ROLOS CONICO
4 1 PP004523 SELO INTERNO 1402
5 10 PP004503 PARAF. M22x1,5 C077
6 10 PP004504 PORCA M22x1,5
7 1 PP004507 CUBO
8 1 PP004522 SELO INTERNO 1092
9 1 PP004542 ROL. ROLOS CONICO
10 1 PP004506 ARRUELA DE SEGURANÇA M58
11 1 PP004505 PORCA CASTELO M58x1,5 CH80 H38
12 1 PP004492 PINO ELÁSTICO
13 6 PP001603 PARAF. M8x1,25x20
14 1 PP004501 CALOTA
Semi eixo completo - PP004068
1
2
3
5
4
6
7
8
9
10
11
12
13
14
PTX-7010 AUTOMATIZADA
19
Roda reguladora de profundidade
POS. QTDE. CÓDIGO TÍTULO
1 1 PF006077 EIXO RODA REG. PROFUNDIDADE ESQ.
2 1 PP000416 RODA
3 1 PP000233 CUBO DA RODA DIANT 8FUROS SMR 901
4 1 PP000236 ROLAMENTO ROLOS CONICOS
5 1 PP000237 ROLAMENTO
6 1 PP000235 RETENTOR VEDACAO
7 8 PP000212 PARAF RODA 5/8 X 2.3/32"/2.3/8”
8 8 PP000213 PORCA SEXT TORQUE 5/8" UNF ALTA
9 1 PP000340 PORCA CASTELO 1.1/2" UNF
10 1 PP000348 ARRUELA LISA Ø 1.1/2
11 1 PF003792 PINO REGULAGEM RODA PROF
12 1 PF003791 BUCHA DE TRAVAMENTO
13 1 PP000079 ARRUELA PRESSAO 1/4" PESADA
14 1 PP000429 PORCA SEXT 1/4" UNC
15 1 PP000761 PARAF SEXT 1/4" X 2.1/2" UNC G5
16 1 PP000417 PNEU 400/60-15,5
17 2 PP000736 CONTRA PINO 1/4” x 3”
18 1 PF005892 EIXO RODA REG. PROFUNDIDADE DIR.
19 1 PP000578 TAMPA DO CUBO DE RODA SMR 901
16
17
Esquerdo
Direito
18
19
Calibragem pneu 400/60-15,5 – 64psi
PTX-7010 AUTOMATIZADA
20
Travessa reguladora do cobridor
POS. QTDE. CÓDIGO TÍTULO
1 1 PF000870 TRAVESSA DE REGULAGEM DO COBRIDOR
2 2 PF004647 SUPORTE DO PINGENTE
3 2 PF006569 REGULADOR DO PINGENTE
4 2 PF004650 ABRAÇADEIRA DO SUPORTE
5 2 PP000314 PARAF. SEXT. 3/8" UNC x 1"
6 4 PP000349 ARRUELA DE PRESSÃO 3/8"
7 4 PP000339 PORCA SEXT. 3/8" UNC
8 4 PP000304 PARAF SEXT 3/8" X 1.1/2" UNC G5
9 10 PP000350 ARRUELA DE PRESÃO 1/2"
10 10 PP000058 PORCA SEXT. 1/2" UNC
11 8 PP000463 PARAF SEXT 1/2" X 1.1/2" UNC G5
12 2 PP000497 PARAF SEXT 1/2" X 1.3/4" UNC G5
13 2 PP000447 ARRUELA LISA 1/2"
14 20 PP000471 CORRENTE POLIDA 3/8" 35 x 53
15 2 PP000263 MOLA DA MANG. DO DEFENSIVO
16 8 PP000305 PARAF SEXT 5/8" X 1.3/4" UNC G5
17 8 PP000095 ARRUELA DE PRESSÃO 5/8"
18 8 PP000338 PORCA SEXT. 5/8" UNC G5
PTX-7010 AUTOMATIZADA
21
Suporte cilindro do cobridor
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PF007084 SUPORTE DO CILINDRO
2 5 PP000350 ARRUELA DE PRESÃO 1/2"
3 4 PP000909 PARAF. 1/2" UNC x 1"
4 4 PP000095 ARRUELA DE PRESSÃO 5/8"
5 4 PP000338 PORCA SEXT. 5/8" UNC G5
6 4 PP000307 PARAF SEXT 5/8" X 2" UNC G5
7 1 PF008341 PINO DO CILINDRO DO COBRIDOR
8 2 PP000337 PORCA AUTO TRAV 1" UNC
9 1 PP000829 CILINDRO 2.1/2" x 1.3/4" x 165mm
9A 1 PP005499 REPARO DO CILINDRO PP00829
10 1 PF003812 SUPORTE DO CILINDRO
11 1 PF003813 PINO Ø 31,8 x 162
12 1 PP001246 PARAF. CAB. SEXT. 1/2" UNC x 2.1/4"
13 1 PP000058 PORCA SEXT. 1/2" UNC
14 1 PP000471 CORRENTE 3/8" 13 ELOS
PTX-7010 AUTOMATIZADA
22
Roda Compactador – PP006198
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PF007073 RODA DO ROLO COMPACTADOR
2 1 PF007078 GARFO ESQUERDO DO ROLO COMPACTADOR
3 1 PF007080 EIXO DO ROLO
4 2 PP000994 MANCAL F206
5 1 PF003709 TRAVA DO EIXO COMPACTADOR
6 9 PP000330 PORCA AUTO TRAVANTE 3/8" UNC
7 9 PP000931 PARAF. CAB. SEXT. 3/8"NC X 2"
8 1 PP000500 PORCA AUTO TRAVANTE 1.1/2"UNF
9 1 PP000918 MANILHA RETA 3/8"
10 1 PP000471 CORRENTE 3/8" 13 ELOS
11 2 PP000349 ARRUELA DE PRESSÃO 3/8"
12 2 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"
13 1 PF008372 PINO DO ROLO CARAMBOLA
14 1 PP000337 PORCA AUTO TRAV 1" UNC
15 1 PP000883 ROLAMENTO G206
15
PTX-7010 AUTOMATIZADA
23
Cobridores
Cobridor esquerdo – PP006195 (PF015475) Cobridor direito – PP006196 (PF015476)
31
32
PTX-7010 AUTOMATIZADA
24
Cobridor - lista
POS. QTDE. CÓDIGO TÍTULO
1 2 PF015472 BARRA DO COBRIDOR BUCHA AUTO LUBRIF.
2 1 PP009343 SUPORTE ARTICULADO DO DISCO COBRIDOR ESQ. (PF015481)
3 1 PF008837 EIXO DO COBRIDOR
4 1 PF015477 SUPORTE DIANTEIRO DO BRAÇO DO COBRIDOR
5 1 PP000418 CUBO DISCO L 18" MOD. GRAXA
6 1 PI001276 PLACA DE TRAVAMENTO
7 1 pp000017 DISCO LISO 5 FUROS 18" X 4,50MM
8 5 PP000330 PORCA AUTO TRAVANTE 3/8" UNC
9 4 PP001336 PARAF SEXT 3/8" X 2.1/2" UNC G5
10 5 PP000421 PARAF FRANCES 1/2" X 1.1/2" UNC G5
11 6 PP000350 ARRUELA DE PRESÃO 1/2"
12 5 PP000058 PORCA SEXT. 1/2" UNC
13 2 PP000423 ROLAMENTO ROLOS CONICOS 30209
14 1 PP000422 RETENTOR 01180/ 700300000013
15 1 PF006527 PORCA CASTELO 1.1/2" UNF - USINAGEM
16 1 PP000127 CONTRA PINO 1/4" x 2"
17 3 PP000107 ALENITE RETO 1/8" BSP
18 2 PP000538 ENGRAXADEIRA 1/8" BSP 45º
19 3 PP000095 ARRUELA DE PRESSÃO 5/8"
20 3 PP000338 PORCA SEXT. 5/8" UNC G5
21 2 PP000306 PARAF SEXT 5/8" X 2.1/2" UNC G5
22 1 PP000420 ANEL VEDACAO O-RING NITRIL 104,37X3,53MM
23 1 PP000304 PARAF SEXT 3/8" X 1.1/2" UNC G5
24 1 PP001003 CATRACADE REGULAGEM REF. 6027
25 1 PF008848 TAMPA
26 1 PF008847 CALÇO DA CATRACA DO COBRIDOR
27 1 PP000307 PARAF SEXT 5/8" X 2" UNC G5
28 1 PP000909 PARAF. 1/2" UNC x 1"
29 1 PF006529 ARRUELA
30 4 PF015480 PINO DO COBRIDOR
31 1 PP009344 SUPORTE ARTICULADO DO DISCO COBRIDOR DIR. (PF015482)
32 4 PF015473 BUCHA AUTOLUBRICADA
PTX-7010 AUTOMATIZADA
25
Sulcador - Abraçadeira
POS. QTDE. CÓDIGO TÍTULO
1 1 PF005869 ABRAÇADEIRA TRASEIRA DO SULCADOR
2 1 PF015944 SUPORTE DO SULCADOR HARDOX
3 1 PP009371 SULCADOR FLEX HARDOX
4 8 PP000446 PORCA SEXT 1" UNC
5 2 PP000969 PARAF SEXT 1" X 5.1/2" UNC G5
6 4 PP000448 ARRUELA DE PRESSÃO 1"
7 1 PP001032 ARRUELA PRESSAO 1.1/4" PESADA
8 1 PP000651 PORCA SEXT 1.1/4" UNC
9 2 PP000095 ARRUELA DE PRESSÃO 5/8"
10 2 PP000338 PORCA SEXT. 5/8" UNC G5
11 2 PP000897 PARAF SEXT 5/8" X 4" UNC G5
12 2 PP010144 PARAF. SEXT. 1" x 8.1/2" UNC G5
13 1 PP000885 PARAF SEXT 1.1/4" X 5" UNC G5
14 4 PP000346 ARRUELA LISA 1"
PTX-7010 AUTOMATIZADA
26
Sulcador Flex – PP009371
PTX-7010 AUTOMATIZADA
27
Sulcador Flex – PP009371
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009372 CONJ. SULCADOR C/ DESARME GAVIÃO (PF015502)
2 4 PP009363 PINO DA ASA DO SULCADOR (PF015675)
3 1 PP009361 LATERAL DIANTEIRA DA CAIXA DO SULCADOR (PF015507)
4 4 PF015677 REGUA DE REGULAGEM
5 1 PP009340 LATERAL TRASEIRA DO SULCADOR ( PF015508 )
6 1 PF015679 TRAVESSA SUPORTE DA RODA TOMBADORA
7 1 PP009341 LATERAL DIANTEIRA DA CAIXA DO SULCADOR ( PF015676 )
8 1 PP009342 LATERAL TRASEIRA DIREITA ( PF015678 )
9 6 PP000095 ARRUELA DE PRESSÃO 5/8"
10 6 PP000338 PORCA SEXT. 5/8" UNC G5
11 2 PP000586 PARAF SEXT 5/8" X 2.3/4" UNC G5
12 2 PP009362 CHAPA DESGASTE ( PF015673 )
13 8 PP000421 PARAF FRANCES 1/2" X 1.1/2" UNC G5
14 17 PP000350 ARRUELA DE PRESÃO 1/2"
15 17 PP000058 PORCA SEXT. 1/2" UNC
16 4 PP000307 PARAF SEXT 5/8" X 2" UNC G5
17 1 PP001246 PARAF. CAB. SEXT. 1/2" UNC x 2.1/4"
18 4 PP000463 PARAF SEXT 1/2" X 1.1/2" UNC G5
19 4 PP000443 PARAF. CAB. SEXT. 1/2" x 2" UNC
20 1 PP000005 PONTEIRA
21 1 PP009338 BORRACHA DO SULCADOR (PF016172)
22 1 PP009339 CHAPA DE FIXAÇÃO DA BORRACHA (PF016173)
23 1 PP001336 PARAF SEXT 3/8" X 2.1/2" UNC G5
24 1 PP000330 PORCA AUTO TRAVANTE 3/8" UNC
PTX-7010 AUTOMATIZADA
28
Conjunto desarme haste – PP009372
LISTA DE MONTAGEM
POS. QTD. CÓDIGO TÍTULO
1 1 PP009337 DESARME GAVIÃO ( PF015934 )
2 2 PP000347 ARRUELA LISA 1.1/4"
3 1 PP009210 PARAF CAB SEXT 1.1/4" x 4" UNF 8.8
4 1 PP000027 PORCA SEXT. AUTO TRAV. 1.1/4" UNF
5 1 PP008985 HASTE SULCADOR FLEX ( PF015503 )
PTX-7010 AUTOMATIZADA
29
Conjunto disco de corte
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PP005147 DISCO CORTADOR DE PALHA
2 14 PP000353 ARRUELA DE PRESSÃO 3/4"
3 10 PP000915 PARAF. SEXT. 3/4" x 1.1/2" UNC G5
4 4 PP000342 PORCA SEXT 3/4" UNC
5 4 PP000311 PARAF SEXT. 3/4 - 16UNC
6 1 PF008944 SUPORTE DO DISCO
PTX-7010 AUTOMATIZADA
30
Disco de corte 23” – PP005147
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009470 SUPORTE DO GARFO
2 1 PP009468 GARFO DO DISCO Ø23"
3 1 PP009472 DISCO PLANO DE CORTE 23"
4 1 PP009473 CUBO DISCO DE CORTE
5 1 PP009493 CUBO FIXADOR FEMEA
6 1 PP009477 EIXO DO DISCO DE CORTE
7 2 PP009474 TAMPA DO CUBO
8 2 PP004270 ANEL DE VEDAÇÃO O'RING 2243
9 2 PP009475 RETENTOR 0063 BR
10 2 PP009476 ANEL DE ENCOSTO
11 3 PP000107 ALENITE RETO 1/8" BSP
12 2 PP004039 ROLAM. ESFERA Ø35xØ80x21 - 6307
13 10 PP000443 PARAF. CAB. SEXT. 1/2" x 2" UNC
14 6 PP000331 PORCA SEXT. AUTO TRAV. 1/2" UNC
15 6 PP009494 PARAF ALLEN CAB SEXT INT 1/4 X 5/8 UNC
16 2 PP009495 PORCA CASTELO 1.1/4" UNF
17 2 PP009467 TRAVA DA PORCA
18 1 PP009471 ARRUELA FIXADORA
19 1 PP009469 ARRUELA DE ENCOSTO
20 4 PP004200 ARRUELA DE PRESSÃO MEDIA Ø1/2"
PTX-7010 AUTOMATIZADA
31
Disco de corte 23” – PP009466
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009472 DISCO PLANO DE CORTE 23"
2 1 PP009473 CUBO DISCO DE CORTE
3 1 PP009493 CUBO FIXADOR FEMEA
4 1 PP009477 EIXO DO DISCO DE CORTE
5 2 PP009474 TAMPA DO CUBO
6 2 PP004270 ANEL DE VEDAÇÃO O'RING 2243
7 2 PP009475 RETENTOR 0063 BR
8 2 PP009476 ANEL DE ENCOSTO
9 2 PP000107 ALENITE RETO 1/8" BSP
10 2 PP004039 ROLAM. ESFERA Ø35xØ80x21 - 6307
11 6 PP000443 PARAF. CAB. SEXT. 1/2" x 2" UNC
12 6 PP000331 PORCA SEXT. AUTO TRAV. 1/2" UNC
13 6 PP009494 PARAF ALLEN CAB SEXT INT 1/4 X 5/8 UNC
PTX-7010 AUTOMATIZADA
32
Caixa de adubo
POS. QTDE. CÓDIGO TÍTULO
1 1 PF015665 MONTAGEM CAIXA DE ADUBO ESQUERDA
2 2 PF003982 ABRAÇADEIRA DA CX DE ADUBO
3 8 PP000339 PORCA SEXT. 3/8" UNC
4 1 PI001177 SUPORTE DO MOTOR
5 6 PP000443 PARAF. CAB. SEXT. 1/2" x 2" UNC
6 8 PP000447 ARRUELA LISA 1/2"
7 10 PP000350 ARRUELA DE PRESÃO 1/2"
8 6 PP000058 PORCA SEXT. 1/2" UNC
9 1 PF015776 PROTEÇÃO DO EIXO
10 2 PP004697 ARRUELA LISA 3/16"
11 2 PP004696 PORCA SEXT. 3/16" UNC
12 2 PP006225 PARAF. SEXT. 3/16" UNC x 1/2"
13 2 PF016015 GRAMPO DA CAIXA DE ADUBO
14 2 PF016016 PLACA DE FIXAÇÃO DO GRAMPO
15 8 PP000091 PORCA SEXT. 1/2" UNF
16 1 PP005832 SENSOR 55 PUL/VER - EMD
17 1 PP005829 MOTOR OMS 160-EMD
18 1 PP005830 MOTOR OMS 160 SEM SENSOR
19 1 PP008876 KIT REPARO MOTOR OMS 160
18 19
PTX-7010 AUTOMATIZADA
33
Caixa de adubo
POS. QTDE. CÓDIGO TÍTULO
1 1 PP006200 CAIXA DE ADUBO REBAIXADA
2 20 PP004864 PARAF. CAB. SEXT. 3/8" x 1.1/2" UNC INOX
3 2 PF008300 CANTONEIRA DE APOIO DA GRELHA DE INOX
4 2 PF008305 CHAPA DE FIXAÇÃO LATERAL
5 2 PF008299 CANTONEIRA DE APOIO DA GRELHA INOX
6 2 PF008304 CHAPA DE FIXAÇÃO LATERAL
7 1 PF008301 GRELHA DE INOX 1/8" FUROS Ø5/8"
8 1 PP000958 TAMPA CAIXA DE ADUBO POLIETILENO PTX 701
9 2 PP000240 VISOR ACRILICO 4mm x 110 x 230mm
10 30 PP004906 ARRUELA LISA 3/16" INOX
11 30 PP004907 PORCA AUTO TRAVANTE 3/16" UNC INOX
12 24 PP004905 PARAF SEXT. 3/16” x 1” UNC INOX
13 1 PF002428 PORTA DE INSPEÇÃO
14 20 PP004870 ARRUELA LISA 3/8" INOX
15 20 PP004871 ARRUELA DE PRESSÃO 3/8" INOX
16 20 PP004869 PORCA SEXT. 3/8" UNC INOX
17 1 PF015941 MONTAGEM DO DIVISOR DE CARGA
18 6 PP004904 PARAF. SEXT 3/16" x 1/2"
19 1 PP004910 PORCA BORBOLETA 3/8" UNC INOX
PTX-7010 AUTOMATIZADA
34
Caixa de adubo – Rosca sem fim
POS. QTDE. CÓDIGO TÍTULO
1 1 PF015638 TUBO DE CONDUÇÃO DO ADUBO
2 1 PF008590 TAMPA DO LADRÃO DO ADUBO
3 2 PF006551 MANCAL DA CAIXA DE ADUBO
4 1 PP004867 PORCA AUTO TRAV 1/4" UNC INOX
5 1 PP004863 PARAF. SEXT. 1/4" UNC x 1.3/4" INOX
6 1 PF014107 EIXO DA ADUBADEIRA
7 1 PP006203 CONDUTOR SEM FIM Ø96 x P.45
8 4 PP004200 ARRUELA DE PRESSÃO MEDIA Ø1/2"
9 2 PP000909 PARAF. 1/2" UNC x 1"
10 2 PP000107 ALENITE RETO 1/8" BSP
11 2 PF015772 PARAFUSO 1/2" GRAXEIRO 1/8 GAS
PTX-7010 AUTOMATIZADA
35
Bica bi partida – PF015455
POS. QTDE. CÓDIGO TÍTULO
1 1 PF015458 ESTRUTURA INFERIOR DA BICA
2 1 PF015456 ESTRUTURA SUPERIOR DA BICA
3 1 PI002702 TOBOGAM
4 1 PI002719 REFORÇO DA BORRACHA DA BICA
5 1 PI002706 BORRACHA DA BICA
6 1 PF006570 REFORÇO DA BORRACHA DA BICA
7 15 PP000421 PARAF FRANCES 1/2" X 1.1/2" UNC G5
8 15 PP000350 ARRUELA DE PRESÃO 1/2"
9 15 PP000058 PORCA SEXT. 1/2" UNC
10 6 PP000349 ARRUELA DE PRESSÃO 3/8"
11 6 PP000339 PORCA SEXT. 3/8" UNC
12 6 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"
PTX-7010 AUTOMATIZADA
36
Circuito Defensivo
PTX-7010 AUTOMATIZADA
37
Circuito Defensivo
PTX-7010 AUTOMATIZADA
38
Circuito Defensivo – PP006192
PTX-7010 AUTOMATIZADA
39
POS. QTDE. CÓDIGO TÍTULO
1 8 PP001336 PARAF. SEXT. 3/8” x 2.1/2” UNC
2 8 PP000346 ARRUELA DE PRESSÃO 3/8”
3 2 PP009400 CABEÇOTE
4 4 * VÁLVULA DE RETENÇÃO
5 1 PP009402 CORPO SUCÇÃO 1”
6 2 * ANEL DE VEDAÇÃO O’RING 227
7 4 PP009396 PARAF SEXT 1/4 x 5/8 UNC G5 ROSCA TOTAL
8 4 PP000079 ARRUELA DE PRESSÃO 1/4
9 1 PP009406 ARRUELA DE ENCOSTO EXT. 29 x INT. 17,2 ESP. 1mm
10 1 PP009403 TAMPA
11 1 PP009404 BIELA
12 2 PP009405 TAMPÃO SEXTAVADO LATÃO 3/4 BSP
13 2 * RETENTOR DE GRAXA DO PISTÃO
14 2 PP009407 ARRUELA DE ENCOSTO EXT. 54mm x INT. 34mm ESP. 1,5
15 2 PP009408 BUCHA DISTANCIADORA DA CAMISA
16 2 * ANEL DE VEDAÇÃO O’RING 33
17 2 PP009409 CAMISA DE CERAMICA
18 2PP009410 CORPO DO PISTÃO
19 2 * GUIA DO EMBOLO NYLON 6.6
20 2 * ASSENTO DO EMBOLO LATÃO
21 2 * EMBOLO DO PISTÃO 40 L/MIN
22 2 * GUIA DO EMBOLO LATÃO
23 2 * ANEL DE VEDAÇÃO O’RING 12
24 2 * ARRUELA LISA 3/8” x 10 x 19 ESP. 1mm INOX
25 2 PP009397 PARAF SEXT 3/8 x 3.1/2 UNC INOX
26 1 PP005805 ANEL ELASTICO EIXO Ø17
27 1 PP009411 ROLAMENTO DE AGULHA
28 1 PP009412 ARVORE DA MANIVELA CHAVETADA FEMEA 1.1/4”
29 2 PP009413 ROLAMENTO FX ESF 6009-ZZ CTK
30 1 PP009414 ANEL DISTANCIADOR DOS ROLAMENTOS
31 1 PP009415 GRAXEIRO M10 x 1 ZC BRANCO
32 1 PP000102 ANEL ELASTICO EIXO Ø45
33 1 PP009398 ANEL ELASTICO INTERNO Ø75
34 1 PP009416 RETENTOR DE GRAXA
35 1 PP009417 PARAF PHILLIPS CABEÇA CHATA 5/32 X 3/8
36 1 PP009418 ARRUELA DE ENCOSTO EXT. Ø82,4 x INT Ø50 ESP 1mm
37 1 PP009399 ANEL ELASTICO INTERNO Ø82
38 1 PP009419 JUNTA DA TAMPA 0,8mm
39 1 PP009370 EIXO ADAP. 1.1/4” M x 1” F
40 1 PP009420 FLANGE COM ROSCA P/ SENSOR
Circuito Defensivo – PP006192
Nota: Itens com * fornecidos somente como kit reparo da bomba
Código do kit reparo: PP005575
PTX-7010 AUTOMATIZADA
40
Circuito Defensivo
Comando
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009085 CONEXÃO TIPO FLANGE TIPO F VALV.463 FECHADO
2 1 PP009086 VÁLVULA ELÉTRICA DE SECÃO S/ RET. CALIB SERIE 863
3 1 PP009087 FLUXÔMETRO WOLF 2.5 / 50 LT 40 BAR
4 1 PP009088 CONEXÃO TIPO FLANGE TIPO M VÁLVULA 463 3/4 F
5 1 PP009090 VÁLVULA REGULADORA PROP MANUAL 100 L/M
6 1 PP009092 COTOVELO MXF 1/4 NPT
7 1 PP009091 MANÔMETRO INOX GLIC BSP 1/4" 0-25BAR 400PSI
8 1 PP009300 SENSOR DO FLUXOMETRO
7
6
8
PTX-7010 AUTOMATIZADA
41
Circuito Defensivo
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009063 FILTRO ASPIR. G1 1/4M MALHA 30
2 1 PP009167 REFIL FILTRO MALHA 30
3 1 PP009065 CONEXÃO TIPO CURVA D.25
4 2 PP009066 PORCA PARA CONEXÃO 1-1/4"
5 1 PP009067 CONEXÃO TIPO RETA D.25
6 2 PP009064 ANEL ORING 2,62 X 26,65 X 31,89
6
2
Filtro Respiro tanque
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009071 VÁLVULA DE RESPIRO COM LABIRINTO
2 2 PP009072 CONEXÃO TIPO CONTRA-PORCA G1 1"
3 1 PP009074 CONEXÃO TIPO RETA D.25 PLANO
4 1 PP009075 CONEXÃO TIPO PORCA G1
5 1 PP009073 JUNTA PLANA
6 1 PP009077 JUNTA PLANA 33,0 X 45,0 X 3,0 - EDPM
PTX-7010 AUTOMATIZADA
42
Circuito Defensivo
POS. QTDE. CÓDIGO TÍTULO
1 2 PP009059 CONEXÃO TIPO T G3/4 F
2 2 PP009060 CONEXÃO TIPO NIPEL G3/4 M SIMETRICO
3 1 PP009078 CONEXÃO TIPO RETA G3/4M D.20
4 1 PP009079 CONEXÃO TIPO RETA G 3/4 M D.13
5 1 PP009061 CONEXÃO TIPO CURVA G 3/4 M D. 20
6 1 PP009062 CONEXÃO TIPO RETA G3/4 M D 25
PTX-7010 AUTOMATIZADA
43
Circuito Defensivo
AbastecimentoEntrada do tanque
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009037 CONEXÃO TIPO RETA D.50 X
2 1 PP009038 CONEXÃO TIPO CURVA M F 2
3 1 PP009041 CONEXÃO TIPO PORCA G2
4 2 PP009044 ANEL ORING 2,62 X 39,34 X 44,58 EPDM
5 1 PP009045 JUNTA PLANA 59,0 X 86,0 X 4,0
6 1 PP009046 CONEXÃO TIPO RETA G2 M D.50
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009038 CONEXÃO TIPO CURVA M F 2
2 1 PP009039 CONEXÃO TIPO ACOPLAMENTO RÁPIDO
3 1 PP009040 TAMPÃO DO ENGATE
4 1 PP009042 CONEXÃO TIPO NIPEL 2 SIMETRICO
5 1 PP009043 VALVULA ESFERA MANUAL 2 VIAS G 2
6 1 PP009046 CONEXÃO TIPO RETA G2 M D.50
PTX-7010 AUTOMATIZADA
44
Circuito Defensivo
Agitador
Conexão visor tanque
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009047 CONEXÃO TIPO AGITADOR HIDRAÚLICO
2 1 PP009048 VÁLVULA ESFERA 1/2" EM LATÃO ROSCA
3 1 PP009049 CONEXAO TIPO RETA G1/2 M D.13
Saída do tanque
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009068 CONEXÃO TIPO CONTRA-PORCA G1/2
2 1 PP009069 JUNTA PLANA 21X33X2
3 1 PP009070 CONEXÃO TIPO CURVA G 1/2 M D.13
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009072 CONEXÃO TIPO CONTRA-PORCA G1 1"
2 1 PP009075 CONEXÃO TIPO PORCA G1
3 1 PP009077 JUNTA PLANA 33,0 X 45,0 X 3,0 - EDPM
4 1 PP009080 VÁLVULA ESFERA MANUAL 2 VIAS G.1 F
5 1 PP009081 CONEXÃO TIPO SAIDA G1 M
6 1 PP009082 CONEXAO TIPO NIPEL G1 M SIMETRICO
7 1 PP009083 ANEL ORING 2,62 X 20,24 X 25,48
8 1 PP009084 CONEXÃO TIPO CURVA D.25
PTX-7010 AUTOMATIZADA
45
Circuito Defensivo
TEE ligação dos bicos Bico de pulverização
POS. QTDE. CÓDIGO TÍTULO
1 3 PP009049 CONEXAO TIPO RETA G1/2 M D.13
2 1 PP009053 CONEXÃO TIPO T 1/2 F
POS. QTDE. CÓDIGO TÍTULO
1 1 PP009051 CAPA ENGATE RÁPIDO AZUL PARA BICO STANDARD LEQUE
2 1 PP009052 CONEXAO TIPO RETA G3/8 M D.13
3 1 PP009058 CONEXÃO TIPO PORTA BICO 1 VIA
4 1 PP009050 BICO PULVERIZADOR
PTX-7010 AUTOMATIZADA
46
Kit Fungicida
Bico pulverizador
Engate traseiro
Bomba e filtroAgitador
Respiro
Entrada tanque
Saída tanque
Nível tanque
PTX-7010 AUTOMATIZADA
47
Kit Fungicida
POS. QTDE. CÓDIGO TÍTULO
1 2 PP009046 CONEXÃO TIPO RETA G2 M D.50
2 1 PP009037 CONEXÃO TIPO RETA D.50 X
3 2 PP009038 CONEXÃO TIPO CURVA M F 2
4 1 PP009039 CONEXÃO TIPO ACOPLAMENTO RÁPIDO
5 1 PP009040 TAMPÃO DO ENGATE
6 1 PP009041 CONEXÃO TIPO PORCA G2
7 1 PP009042 CONEXÃO TIPO NIPEL 2 SIMETRICO
8 1 PP009043 VALVULA ESFERA MANUAL 2 VIAS G 2
9 2 PP009044 ANEL ORING 2,62 X 39,34 X 44,58 EPDM
10 1 PP009045 JUNTA PLANA 59,0 X 86,0 X 4,0
11 1 PP009119 CONEXÃO TIPO CURVA G3/4 F D. 20
12 1 PP009057 ANEL ORING 2,62 X 13,10 X 18,34
13 1 PP009055 PORCA PARA CONEXÃO 3/4
14 1 PP009120 CONEXÃO TIPO RETA D.20
15 1 PP009121 FILTRO DE LINHA G3/4M - MALHA 50 MESH
16 2 PP009068 CONEXÃO TIPO CONTRA-PORCA G1/2
17 2 PP009069 JUNTA PLANA 21X33X2
18 2 PP009070 CONEXÃO TIPO CURVA G 1/2 M D.13
19 1 PP009071 VÁLVULA DE RESPIRO COM LABIRINTO
20 2 PP009072 CONEXÃO TIPO CONTRA-PORCA G1 1"
21 1 PP009073 JUNTA PLANA
22 1 PP009074 CONEXÃO TIPO RETA D.25 PLANO
23 1 PP009075 CONEXÃO TIPO PORCA G1
24 1 PP009076 CONEXÃO TIPO RETA G1 MD.25
25 1 PP009077 JUNTA PLANA 33,0 X 45,0 X 3,0 - EDPM
26 1 PP009122 CONEXÃO TIPO AGITADOR HIDRAULICO
27 1 PP009049 CONEXAO TIPO RETA G1/2 M D.13
28 1 PP009048 VÁLVULA ESFERA 1/2" EM LATÃO ROSCA
29 1 PP009123 CORPO DE BICO C/ ESPIGA TRIPLA DE 3/8 X ENG RÁPIDO
30 2 PP009124 FILTRO MALHA 60 COM ANTIGOTEJADOR LECHLER
31 2 PP009125 BICO LEQUE 110 VERMELHO
32 2 PP009126 CAPA ENGATE RÁPIDO AMARELA PARA BICO STANDARD LEQUE
33 1 PP009127 PORTA BICO REG. TERMINAL D.13
34 1 PP009128 MOTOBOMBA 12VDC, 5.3GPM, 60PSI,
35 1 PP009129 VÁLVULA REG.PRESSÃO
36 1 PP009130 CONEXÃO FEMEA 1/2"BSP X ESPIGA D15
37 1 PP009131 MANÔMETRO SECO C/SISTEMA ANTI VIBRAÇÃO 0/5 BAR
38 1 PP009132 CONEXÃO ENGATE RÁPIDO X ESPIGA 3/4 RETO
39 1 PP009133 VÁLVULA ESFERA MANUAL 2 VIAS G3/4"
40 1 PP009061 CONEXÃO TIPO CURVA G 3/4 M D. 20
41 1 PP009134 CONEXÃO TIPO CONTRA PORCA G3/4
42 1 PP009135 JUNTA PLANA 27,5 X 39,5 X 2,5 - EPDM
43 1 PP009136 CONEXÃO TIPO SAIDA G3/ 4 M
44 1 PP005794 TANQUE ADUBO LIQUIDO 650L
PTX-7010 AUTOMATIZADA
48
Automação
12
17
12
25
28
27 26
24
16
14
16
13
33
PTX-7010 AUTOMATIZADA
49
POS. QTDE. CÓDIGO TÍTULO
1 1 PP005148 VÁLVULA PROPORCIONAL PVG 32
2 6 PP000637 ARRUELA DE PRESSÃO 5/16" UNC
3 6 PP004977 PARAF SEXT 5/16" X 1.1/4" UNC G5
4 6 PP001700 ARRUELA LISA 5/16"
5 2 PP000434 ARRUELA LISA 1/4"
6 4 PP000079 ARRUELA PRESSAO 1/4" PESADA
7 2 PP000440 PARAF. CAB. SEXT. 1/4" UNC x 3/4"
8 1 PF008897 PROTEÇÃO DOS MÓDULOS
9 1 PP005025 MODULO CONTROLE 50P +1010
10 2 PP000761 PARAF SEXT 1/4" X 2.1/2" UNC G5
11 2 PP000429 PORCA SEXT 1/4" UNC
12 4 PP005161 SENSOR INDUTIVO – GARFO DOSADO E FUNDO DOSADOR
13 2 PP010364 SENSOR UNTRASONICO – NIVEL DE CANA
14 1 PP005667 SENSOR DE VELOCIDADE GPS
15 2 PP005832 SENSOR EMD - MOTORES
16 2 PP006068 SENSOR FLUXO ADUBO – CAIXA DE ADUBO
17 2 PP010366 TRANSD. DE PRESSÃO - SAIDA COMANDO – FATIA GARFO DOSADOR
18 1 PP005155 JOYSTICK JS6000
19 1 PP010219 DISPLAY DP720-02
20 1 PP006162 CHICOTE PTX BASCULANTE E INSETICIDA
21 1 PP006163 CHICOTE PTX GARFOS, NIVEL E RPM
22 1 PP006161 CHICOTE PTX DISPLAY E JOYSTICK
23 1 PP006178 CHICOTE MÓDULO E EXTENSÕES COMANDO
24 1 PP004846 MONITOR EMBARCADO 15,6 QUAD VIEW
25 5 PP004693 CAMERA VEICULAR CW-086
26 2 PP004817 LANTERNA TRAS LED AMARELA
27 4 PP004818 LANTERNA TRAS LED VERMELHA
28 5 PP006166 FAROL LED QDR 27W 1680 LUMENS
29 1 PP006165 CHICOTE PTX FARÓIS E LANTERNAS
30 1 PP006160 CHICOTE PTX BATERIA 3M
31 1 PP006190 CHICOTE CAMERASPLATADORA
32 1 PP006191 CHICOTE CAMERAS TRATOR
33 1 PP004884 CABO CONECTOR M12 4 PINOS CABO 2M
Automação - Lista
PTX-7010 AUTOMATIZADA
50
Comando proporcional
1
POS. QTDE. CÓDIGO TÍTULO
1 7 PP005875 CONECTOR PVEA 32 (157B4992)
2 7 PP008882 BOBINA ELÉTRICA PVEA (157B4735)
3 1 PP009323 KIT MONTAGEM FIXAÇÃO (157B8027)
4 7 PP009158 KIT REPARO PVM (157B3999)
5 9 PP008879 KIT REPARO PVS (157B8999)
6 1 PP009322 CORPO DE ENTRADA (157B5914)
7 4 PP008983
CARRETEL PVBS 32 040 CFMS – CILINDROS
(157B7002)
8 1 PP008889
CARRETEL PVBS 32 040 CAMS – ESTEIRA DOSADORA
(157B7102)
9 2 PP005963
CARRETEL PVBS 32 025 CFMS – ADUBO E DEFENSIVO
(157B7101)
10 7 PP008880 KIT REPARO PVEA (157B4997)
11 7 PP009384 CORPO CENTRA PVB32-7/8” UNF (157B6600)
12 2 PP009321 TAMPA DE FECHAMENTO PVS32 (157B2020)
13 1 PP009324 VÁLVULA ANTI CHOQUE PVG32 175BAR (157B2175)
14 7 PP009387 ACIONADOR MANUAL PVM 32 (157B3171)
2
3
4 5
6
7
8
7
9
1011
14
12
5
13
PTX-7010 AUTOMATIZADA
51
LIGAÇÃO TUBULAÇÃO/
COMANDO HIDRÁULICO
POSIÇÃO DO
COMANDO
TUBO HIDRÁULICO
A A
B B
C C
D D
E E
F F
G G
H H
I I
J J
K K
L L
M M
N N
Garfo direito – AB
Fundo basculante - EF
Adubo – DC
Defensivo – HG
Trio dosador – IJ
Cobridor - KL
Garfo Esquerdo - MN
PTX-7010 AUTOMATIZADA
52
POS. QTDE. CÓDIGO TÍTULO
1 2 PP008928 ADAPT RET JIC 1.5/16 X 1.5/16 UNF ORING
2 1 PP008926 MANG 1" J90 X 3000 MM
3 1 PP008925 MANG 1" J00 X 3000 MM
4 1 PP008927 ADAPT 90° JIC 1.5/16 BOLEANO
5 1 PP008929 ADAPT RET JIC 9/16 X 9/16 UNF ORING
6 1 PP008930 MANG 1/4" J00 X 3000 MM
Hidráulica
PTX-7010 AUTOMATIZADA
53
POS. QTDE. CÓDIGO TÍTULO
1 2 PP010366 TRANSD. PRESSÃO T2000-0,5-4,5VDC-250BAR
2 1 PP005380 ADAPTADOR A-10FJX10MJ
3 2 PP008924 MANG 1/2" J00 X 2600 MM
PTX-7010 AUTOMATIZADA
54
POS. QTDE. CÓDIGO TÍTULO
1 1 PP008934 ADAPT RET JIC 7/8 UNF
2 6 PP008933 MANG 5/8" J00 X 900 MM
3 8 PP008932 MANG 1/2" J00 X 900 MM
PTX-7010 AUTOMATIZADA
55
POS. QTDE. CÓDIGO TÍTULO
1 4 PP008943 MANG 1/2" J00 X 730 MM
2 2 PP008955 TEE MACHO JIC 7/8 X JIC 7/8 X JIC 7/8
3 2 PP008954 MANG 1/2" J00 X 500 MM
4 4 PP008963 ADAPT RET JIC 1.1/16 JIC 7/8
5 2 PP008956 MANG 1/2" J00 X 350 MM
6 2 PP008934 ADAPT RET JIC 7/8 UNF
PTX-7010 AUTOMATIZADA
56
POS. QTDE. CÓDIGO TÍTULO
1 2 PP008963 ADAPT RET JIC 1.1/16 JIC 7/8
2 2 PP008938 MANG 5/8" J00 X 1100 MM
3 2 PP008934 ADAPT RET JIC 7/8 UNF
PTX-7010 AUTOMATIZADA
57
POS. QTDE. CÓDIGO TÍTULO
1 4 PP008962 ADAPT RET JIC 7/8 X JIC 7/8
2 4 PP008946 ADAPT RET JIC 7/8 X 3/4 UNF ORING
3 2 PP008945 MANG 1/2" J90 X 1050 MM 90°
4 2 PP008944 MANG 1/2" J90 X 1050 MM 270°
PTX-7010 AUTOMATIZADA
58
PTX-7010 AUTOMATIZADA
59
PTX-7010 AUTOMATIZADA
60
PTX-7010 AUTOMATIZADA
61
POS. QTDE. CÓDIGO TÍTULO
1 1 PP008918 TUBO HID TRIO DOSADOR "PRESSÃO"
2 1 PP008917 TUBO HID TRIO DOSADOR "RETORNO"
3 1 PP008913 TUBO HID GARFO DOSADOR ESQ "PRESSÃO"
4 1 PP008914 TUBO HID GARFO DOSADOR ESQ "RETORNO”
5 2 PP008909 TUBO HID MOTOR ADUBADEIRA DIR/ESQ "PRES"
6 2 PP008910 TUBO HID MOTOR ADUBADEIRA DIR/ESQ "RET"
7 1 PP008915 TUBO HID CONJUNTO COBRIDOR "PRESSÃO"
8 1 PP008916 TUBO HID CONJUNTO COBRIDOR "RETORNO"
9 6 PP008962 ADAPT RET JIC 7/8 X JIC 7/8
10 10 PP008963 ADAPT RET JIC 1.1/16 JIC 7/8
11 1 PP008911 TUBO HID GARFO DOSADOR DIR "PRESSÃO"
12 1 PP008912 TUBO HID GARFO DOSADOR DIR "RETORNO"
13 1 PP008908 TUBO HID FUNDO BASCULANTE "PRESSÃO"
14 1 PP008907 TUBO HID FUNDO BASCULANTE "RETORNO"
15 1 PP008906 TUBO HID MOTOR DEFENSIVO "PRESSÃO"
16 1 PP008905 TUBO HID MOTOR DEFENSIVO "RETORNO"
17 8 PP008932 MANG 1/2" J00 X 900 MM
18 6 PP008933 MANG 5/8" J00 X 900 MM
19 1 PP008931 MANG 5/8" J90 X 550 MM
20 1 PP008920 TUBO HID AUX DIR TRIO DOSADOR "RETORNO"
21 1 PP008921 TUBO HID SUPERIOR TRIO DOSADOR "PRESSÃO"
22 1 PP008919 TUBO HID AUX ESQ TRIO DOSADOR "RETORNO"
PTX-7010 AUTOMATIZADA
62
POS. QTDE. CÓDIGO TÍTULO
1 4 PP008941 MANG 1/2" J00 X 700 MM
2 2 PP008943 MANG 1/2" J00 X 730 MM
3 4 PP008942 ADAPT RET JIC 7/8 X 3/4 NPT
4 2 PP008922 TUBO HID AUX CONJ COBRIDOR "PRES/RET"
5 6 PP008962 ADAPT RET JIC 7/8 X JIC 7/8
PTX-7010 AUTOMATIZADA
63
POS. QTDE. CÓDIGO TÍTULO
1 2 PP008938 MANG 5/8" J00 X 1100 MM
2 2 PP008963 ADAPT RET JIC 1.1/16 JIC 7/8
3 2 PP008940 ADAPT RET JIC 7/8 X 3/4 BSP
4 2 PP008957 MANG 5/8"J00 X 650 MM
5 2 PP008934 ADAPT RET JIC 7/8 UNF
PTX-7010 AUTOMATIZADA
64
POS. QTDE. CÓDIGO TÍTULO
1 4 PP008963 ADAPT RET JIC 1.1/16 JIC 7/8
2 1 PP008935 MANG 5/8" J00 X 1600 MM
3 1 PP008936 MANG 5/8" J00 X 1300 MM
4 2 PP008940 ADAPT RET JIC 7/8 X 3/4 BSP
5 1 PP008937 MANG 5/8" J00 X 1000 MM
PTX-7010 AUTOMATIZADA
65
PTX-7010 AUTOMATIZADA
66
POS. QTDE. CÓDIGO TÍTULO
1 7 PP008953 ADAPT RET FEM 9/16 JIC X 1/8 BSP
2 7 PP000107 ENGRAXADEIRA 1/8" BSP RETA
3 1 PP008949 MANG 1/4" J00 X 2450 MM
4 1 PP008948 MANG 1/4" J00 X 1800 MM
5 1 PP008947 MANG 1/4" J00 X 1550 MM
6 7 PP008950 ADAPT RET JIC 9/16 X 1/8 NPT
7 2 PP008951 MANG 1/4 J00 X 1050 MM
8 2 PP008952 MANG 1/4 " J00 X 1700 MM
