UN 3 - Avaliação Objetiva_ Revisão da tentativa Análise estrutural 1

Prévia do material em texto

Minhas Disciplinas / Meus cursos / 423780 / Unidade 3 - Estudo dos Pórticos / UN 3 - Avaliação Objetiva
Análise Estrutural I
Iniciado em sábado, 18 mar 2023, 22:39
Estado Finalizada
Concluída em sábado, 18 mar 2023, 22:44
Tempo
empregado
4 minutos 47 segundos
Avaliar 1,36 de um máximo de 1,70(80%)
Questão 1
Correto
Atingiu 0,34 de 0,34

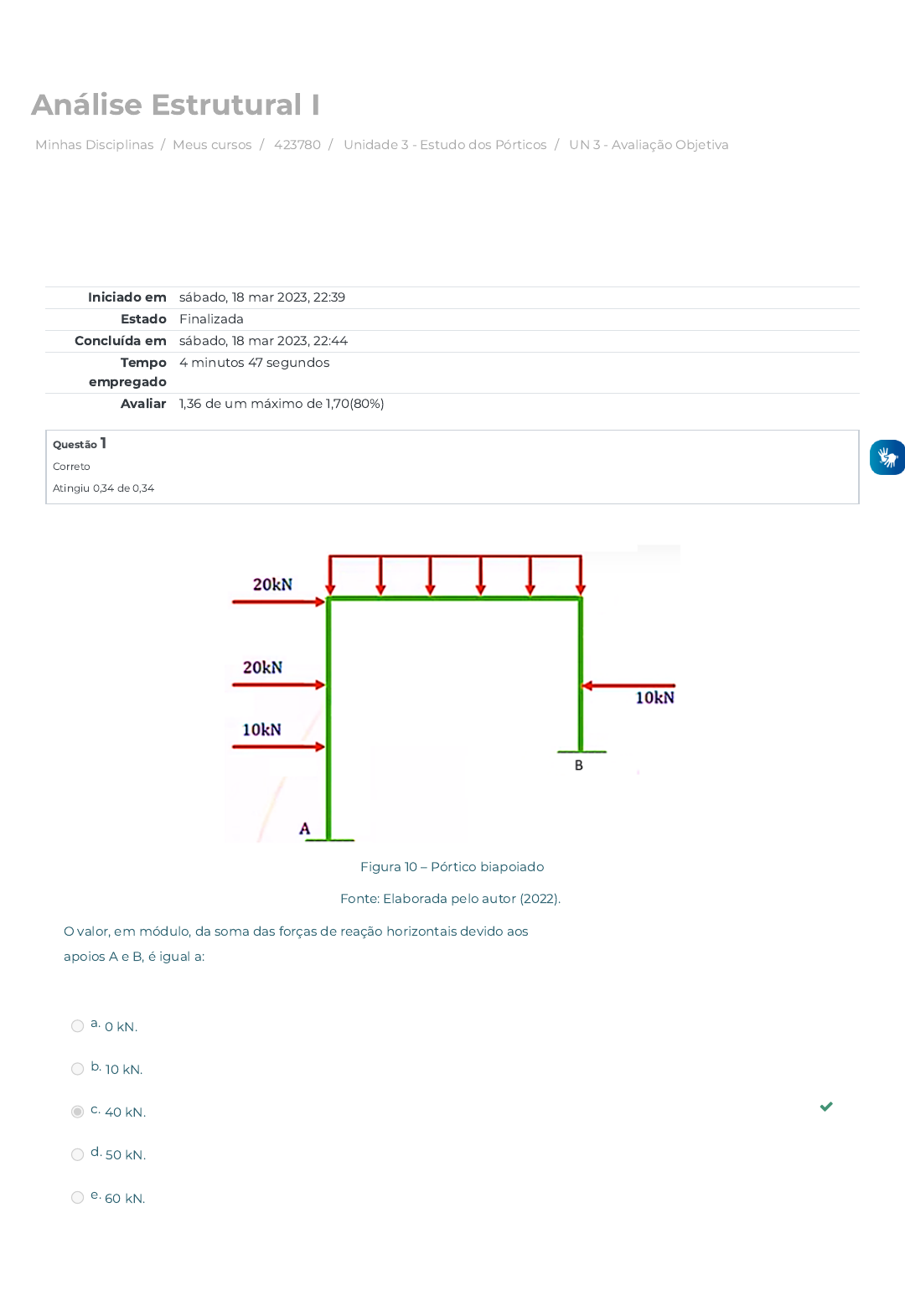

Figura 10 – Pórtico biapoiado
Fonte: Elaborada pelo autor (2022).
O valor, em módulo, da soma das forças de reação horizontais devido aos
apoios A e B, é igual a:
a. 0 kN.
b. 10 kN.
c. 40 kN. 
d. 50 kN.
e. 60 kN.
https://avap.multivix.edu.br/my/
https://avap.multivix.edu.br/course/view.php?id=20413
https://avap.multivix.edu.br/course/view.php?id=20413&section=4
https://avap.multivix.edu.br/mod/quiz/view.php?id=1309119
Questão 2
Correto
Atingiu 0,34 de 0,34
Os pórticos ou quadros são geralmente usados na construção e são
compostos por vigas e colunas conectadas. Os quadros se estendem em
duas ou três dimensões. Os pórticos podem ser de vários materiais, ou
seja, aço, madeira etc. No caso de estrutura em pórtico, as cargas dos
pisos, telhados e paredes dos painéis são suportadas pelas vigas que, em
última análise, transmitem essas cargas aos pilares.
Sobre os tipos de pórticos e seus apoios é correto a�rmar que:
a.
a �gura traz um exemplo de pórtico engastado com
barras inclinadas.
Figura 4 – Pórtico
Fonte: Adaptada de Udoeyo (2020, p. 58).
b.
a �gura representa um exemplo de pórtico biapoiado.
Figura 6 – Pórtico
Fonte: Adaptada de Udoeyo (2020, p. 77).
c.
a �gura traz um exemplo de pórtico engastado com
extremidade livre.
Figura 7 – Pórtico
Fonte: Adaptada de Udoeyo (2020, p. 58).
d.
a �gura representa um exemplo de pórtico
composto.
Figura 8 – Pórtico
Fonte: Adaptada de Udoeyo (2020, p. 83).

Questão 3
Correto
Atingiu 0,34 de 0,34
e.
a �gura traz um exemplo de pórtico atirantado.
Figura 5 – Pórtico
Fonte: Adaptada de Udoeyo (2020, p. 58).
O pórtico biapoiado, representado na �gura, encontra-se submetido a
uma carga distribuída com valor igual a w= 100 N/m. A dimensão L possui
valor igual a 6 metros. Observa-se que o carregamento está distribuído
de forma simétrica em relação aos apoios A e B.
Figura 3 – Pórtico biapoiado
Fonte: Elaborada pelo autor (2022).
Desconsiderando o peso da estrutura, o valor das reações verticais nos
apoios A e B apresentam valores, respectivamente, iguais a:
a. 100 N e 100 N.
b. 100 N e 600 N.
c. 600 N e 600 N.
d. 300 N e 300 N. 
e. 100 N e 600 N.
Questão 4
Correto
Atingiu 0,34 de 0,34
O pórtico engastado e com extremidade livre mostrado na �gura,
encontra-se carregado verticalmente por uma força concentrada de
20kN e horizontalmente, por uma carga distribuída no valor de 10kN/m.
Figura 11 – Pórtico livre e engastado
Fonte: Adaptada de Udoeyo (2020, p. 77).
O valor em módulo da força de reação horizontal referente ao apoio A
será igual a:
a. 1 kN.
b. 10 kN.
c. 100 kN.
d. 50 kN. 
e. 5 kN.
Questão 5
Incorreto
Atingiu 0,00 de 0,34
A �gura mostra um exemplo de pórtico engastado e com extremidade
livre. Observe que a estrutura encontra-se carregada verticalmente por
uma força concentrada e horizontalmente, por uma carga distribuída.
Figura 9 – Pórtico livre e engastado
Fonte: Adaptada de Udoeyo (2020, p. 77).
Sobre o pórtico representado na �gura, é correto a�rmar que:
a. a carga vertical provocará uma força de reação horizontal no apoio A. 
b. tanto o carregamento vertical, quanto o horizontal provocam tendência
de rotação no pórtico.
c. a carga distribuída horizontal não provoca tendência de rotação na
estrutura.
d. a carga concentrada vertical não provoca tendência de rotação na
estrutura.
e. o apoio A reage somente com forças verticais e horizontais, visto que não
há momento gerado pelas caras externas.
