4/11/23, 9:24 PM Avaliação I - Individual
about:blank 1/6
Prova Impressa
GABARITO | Avaliação I - Individual (Cod.:822849)
Peso da Avaliação 1,50
Prova 61814948
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00
A concepção estrutural de uma edificação deve evitar deslocamentos que provoquem
desconforto aos usuários. As forças que atuam sobre uma edificação devem ser absorvidas pelo solo,
através das fundações, de maneira que não haja esforço resultante em nenhuma outra direção. Uma
estrutura que tenha condições mínimas de estabilidade, ou seja, quando o somatório das forças
verticais, horizontais e dos momentos é igual a zero, é chamada de:
A Equilibrada
B Isostática.
C Hipostática.
D Hiperestática.

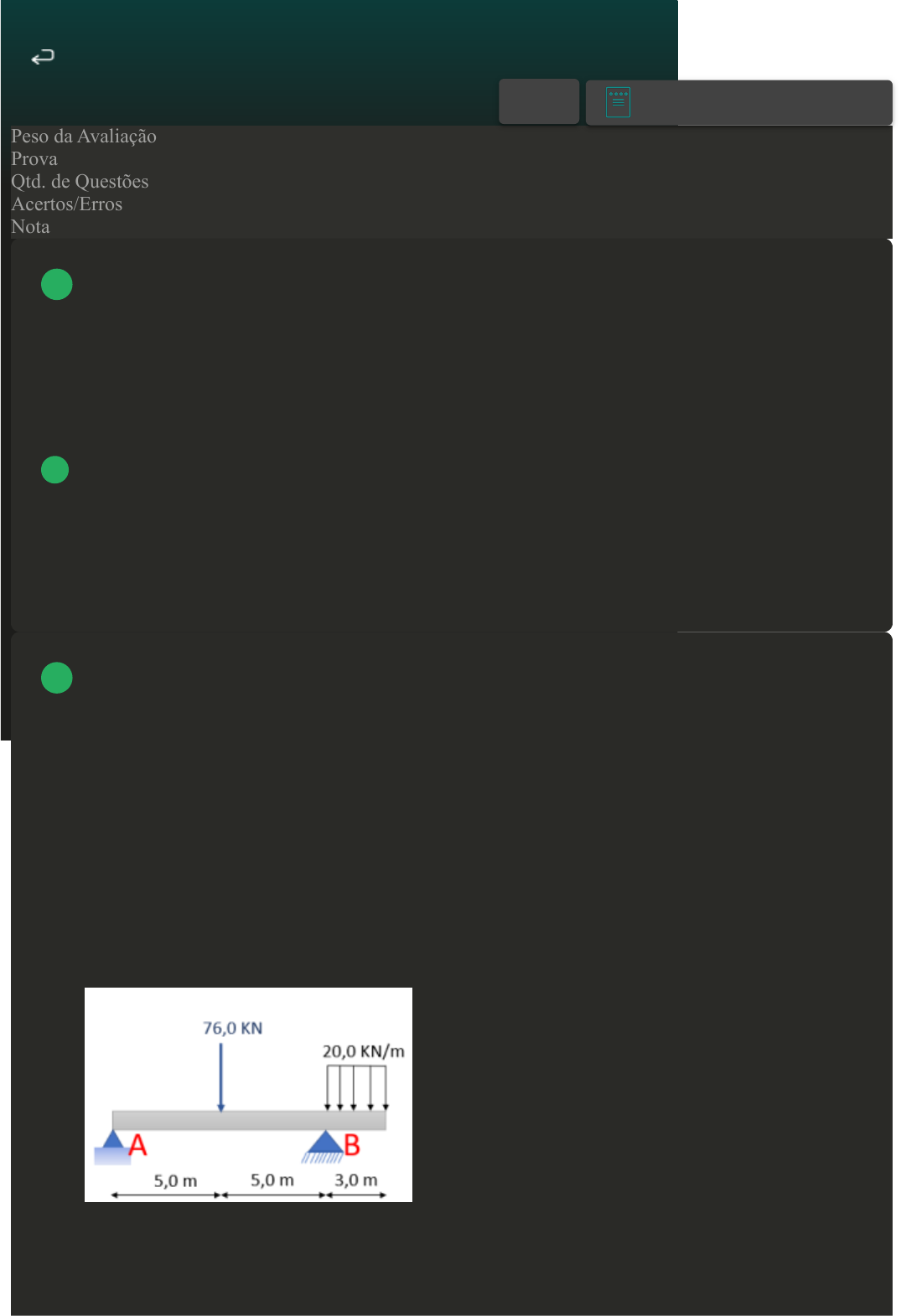

"As funções de cisalhamento e momento podem ser representadas em gráficos denominados
diagramas de força cortante e momento fletor, em que as direções positivas indicam que a carga
distribuída age para baixo na viga e a força cortante interna provoca uma rotação em sentido horário"
(HIBBELER, 2011). Para a viga anexa, classifique V para as sentenças verdadeiras e F para as falsas:

( ) As reações de apoio são 76 KN e 60 KN para os apoios de primeiro e segundo gênero,
respectivamente.
( ) O valor do Momento Fletor a cinco metros do apoio esquerdo é de 380 KN.m.
( ) O Momento fletor máximo da viga é de 380 KN.m, localizado a cinco metros do apoio esquerdo.
( ) O Esforço Cortante a dois metros do apoio esquerdo é de 29 KN.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: HIBBELER, R. C. Mecânica para engenharia. 12. ed. São Paulo: Pcarson Prentict Hall,
2011.
A V - F - V - V.
B F - V - F - F.
 VOLTAR
A+ Alterar modo de visualização
1
2
4/11/23, 9:24 PM Avaliação I - Individual
about:blank 2/6
C F - F - F - V.
D V - V - V - F.
A partir do conceito de vínculos e considerando as formas de ligação entre as barras (rígida ou
articulada), é possível determinar o grau de estaticidade de uma estrutura. Para a estrutura do pórtico
anexo, analise as sentenças a seguir:

I- A estrutura possui grau 3 de estaticidade.
II- Trata-se de uma estrutura hiperestática.
III- A estrutura possui dois apoios de 1º gênero e um apoio de 3º gênero.
IV- Para a estrutura, o total de incógnitas para as reações de apoio é de sete.
Assinale a alternativa CORRETA:
A As sentenças I e III estão corretas.
B As sentenças II e IV estão corretas.
C As sentenças I, II e III estão corretas.
D As sentenças I, II e IV estão corretas.
Conhecer as condições de apoios de cada elemento estrutural é fundamental na análise e
dimensionamento estrutural. O engenheiro deve entender quais são as características das conexões
entre elementos estruturais (vigas, pilares, lajes e fundações) para que permaneçam na posição
desejada, mesmo quando carregados. Uma viga de concreto cravada em uma rocha é um caso de:
A Apoio rotulado.
B Apoio fixo.
C Engastamento.
D Apoio móvel.
3
4
4/11/23, 9:24 PM Avaliação I - Individual
about:blank 3/6
Dois sistemas de forças mecanicamente equivalentes aplicados em um mesmo sólido rígido
levam-no a apresentar o mesmo movimento, e esta é a origem do termo mecanicamente equivalentes.
Determine a posição em relação ao ponto "A" e a força resultante para que o sistema reduzido seja
mecanicamente equivalente ao sistema original e assinale a alternativa CORRETA:
A Posição x = 5,88 m; Força = 337,5 KN.
B Posição x = 1,15 m; Força = 120,0 KN.
C Posição x = 3,22 m; Força = 120,0 KN.
D Posição x = 4,34 m; Força = 347,5 KN.
Dá-se o nome de estrutura às partes resistentes de uma construção, de uma máquina, de um
automóvel, de um navio, de um avião, de um objeto, de uma planta, de um animal etc. Olhando ao
nosso redor, observamos que tudo o que nos cerca possui uma estrutura: o edifício em que estamos, o
computador que utilizamos, a estante em que guardamos nossos livros e a cadeira em que nos
sentamos etc. Nós próprios temos uma estrutura, constituída por ossos, músculos e tendões. Sobre os
conceitos fundamentais em análise estrutural, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) Dois sistemas de forças equivalentes produzem os mesmos efeitos na estrutura quando ela for
composta por um sólido deformável, sendo completamente distintos quando se tratar de um mesmo
sólido rígido.
( ) O momento gerado por uma força é igual à soma da sua intensidade e a distância da força ao
ponto analisado.
( ) Toda força aplicada em um ponto possui módulo, direção e sentido.
( ) Toda força aplicada em um plano gerará um binário em outro ponto qualquer diferente do qual a
força é aplicada
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V - V.
B F - V - V - F.
C F - V - F - V.
D V - F - V - F.
5
6
4/11/23, 9:24 PM Avaliação I - Individual
about:blank 4/6
Os diagramas de força cortante e momento fletor auxiliam na identificação dos pontos críticos
de cargas em uma estrutura. A partir da análise destes diagramas é possível dimensionar os elementos
estruturais para resistir às cargas de projeto. Em atenção à viga anexa, observando o carregamento e o
diagrama de esforço cortante (abaixo da viga), assinale a alternativa CORRETA que apresenta o
ponto em que o momento fletor terá seu maior valor:
A Ponto A.
B Ponto D.
C Ponto C.
D Ponto B.
É possível afirmar que dois sistemas de forças (S e S') são equivalentes quando suas reduções
em um mesmo ponto genérico A levam aos mesmos esforços solicitantes. Para a viga anexa, analise
as sentenças a seguir:
I- A força resultante no sistema equivalente de forças é de 347,5 KN.
II- O momento resultante no ponto A é de 720,625 KN.m.
III- A posição da força resultante é de 4,34 metros em relação ao ponto A.
IV- É considerado sistema equivalente quando dois sistemas de esforços aplicados em um mesmo
corpo rígido o levam a apresentar o mesmo movimento.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e II estão corretas.
C As sentenças I, III e IV estão corretas.
7
8
4/11/23, 9:24 PM Avaliação I - Individual
about:blank 5/6
D As sentenças I, II e IV estão corretas.
Quando uma viga suporta vários tipos de carregamentos, como mais de duas forças
concentradas, ou quando suporta cargas distribuídas, especialmente as variáveis ao longo do
comprimento, é mais fácil montar os diagramas de força cortante e momento fletor se considerarmos
as relações existentes entre força, força cortante e momento fletor. Para a viga anexa, analise as
sentenças a seguir:

I- As reações de apoio são 50 KN e 25 KN para os apoios de primeiro e segundo gênero,
respectivamente.
II- O valor do Momento Fletor a quatro metros do apoio B é de 92 KN.m.
III- O Momento fletor máximo da viga é de 100 KN.m.
IV- O Esforço Cortante a dois metros do apoio A é de 27 KN.
Assinale a alternativa CORRETA:
A As sentenças I e III estão correta.
B As sentenças II e IV estão correta.
C As sentenças II e III estão correta.
D As sentenças I e IV estão correta.
O objetivo de uma estrutura é transmitir esforços, atingindo o equilíbrio estático. Quando se tem
uma carga sobre uma viga, a posição dessa carga vai interferir na reação de cada apoio, pois quanto
mais perto de um apoio, maior será a reação. Suponha que uma carga pontual de 10 kN deverá ser
posicionada em uma viga de 5 m de comprimento. Considerando que o apoio A poderá suportar no
máximo 4 kN, qual é a maior distância até o apoio B em que a carga poderá ser posicionada?
A 2,5 m.
B
9
10
4/11/23, 9:24 PM Avaliação I - Individual
about:blank 6/6
3,0 m.
C 2,0 m.
D 4,0 m.
