ESCOLA POLITÉCNICA
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Prof. FRANCISCO ARNALDO DE OLIVEIRA RUFINO
ELETRÔNICA 2 - SEGUNDO EXERCÍCIO ESCOLAR
1) Quais as TRÊS CONDIÇÕES necessárias para que um Transistor Bipolar de
Junção (TBJ) funcione na região ativa?
2) Calcular as correntes elétricas IB , IC e IE e as tensões VRC e VCE no circuito
eletrônico mostrado na figura 1. Desenhar a RETA DE CARGA, indicando a
localização do ponto “Q”. O transistor é de silício e  = 60. Qual a região de
trabalho do transistor?
3) Calcular: VB, VE, IE, IC,VRC, VCE e VC no circuito eletrônico mostrado na figura 2,
utilizando um transistor de silício. Qual a região de trabalho do transistor? Qual o
tipo de polarização utilizado? Qual a potência elétrica dissipada pelo transistor?
4) A chave elétrica “ S ” do circuito mostrada na figura 3, pode ligar e desligar a
bateria VBB = 2V aos resistores R1 = R2 = 2K2. Sendo o transistor “ T ” o mesmo da
questão 3 e observando os demais componentes do circuito, explique detalhadamente
como o mesmo funciona. Qual a principal função do resistor R2 ?


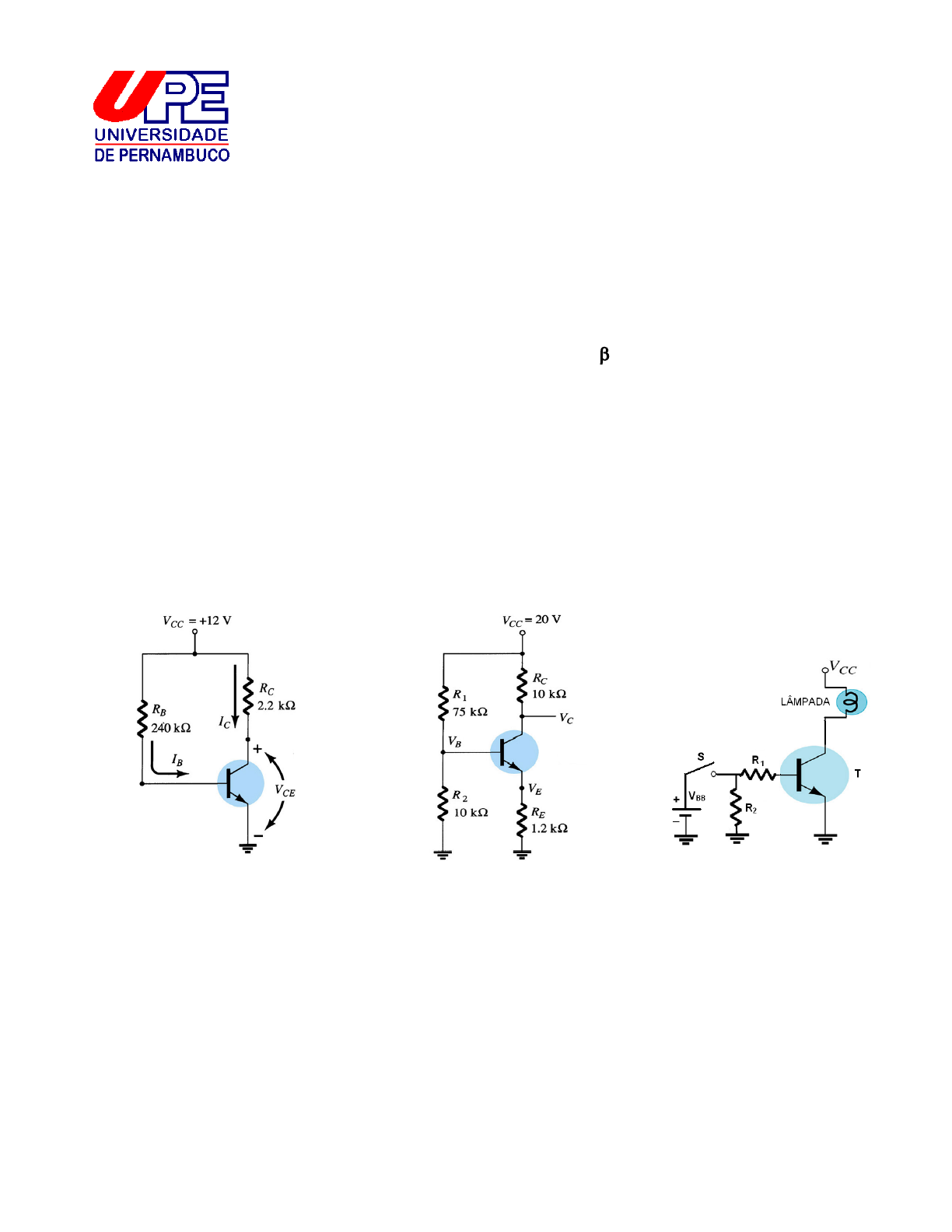

 Figura 1 Figura 2 Figura 3
