Exercício – Drenagem Pluvial
Adaptado de Gribbin, J.E. Introdução à Hidráulica, Hidrologia e Gestão de Águas Pluviais. Cengage
Learning. Tradução da 3ª. Edição norte-americana.
Calcule a vazão de pico em cada trecho de tubulação do sistema de drenagem pluvial descrito na
Figura 1 para um projeto com tempo de retorno de 25 anos. Suponha que o local do projeto seja
Curitiba, com os parâmetros dados na Tabela 1.
Determine os diâmetros para o sistema. Suponha que os tubos sejam de concreto reforçado com
valores de n de Manning iguais a 0,015. Suponha também parâmetros do sistema dados na Tabela 2.

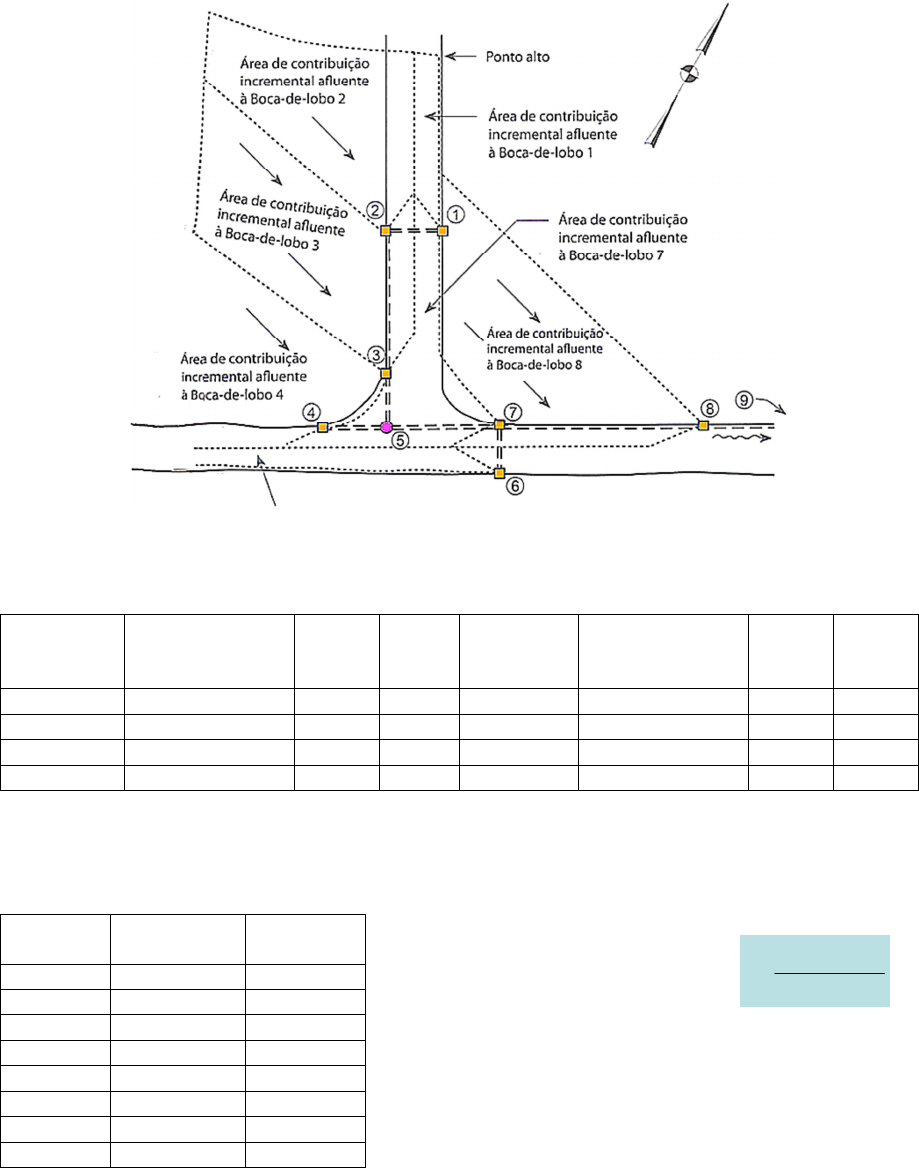

Figura 1 - Áreas de drenagem delineadas, afluentes às bocas-de-lobo individuais
Tabela 1 – Dados do local
Boca-de-
lobo
Áreas de
contribuição
incremental (m²)
tc
(min)
c Boca-de-
lobo
Áreas de
contribuição
incremental
tc
*
(min)
c**
1 283 6 0,95 5 - - -
2 1862 10 0,45 6 405 6 0,95
3 2104 10 0,48 7 607 6 0,95
4 2630 9 0,41 8 2833 14 0,38
tc
*– Tempo de concentração para cada área de contribuição incremental
c** - Coeficiente de escoamento composto para cada área de contribuição incremental

Tabela 2 – Dados do sistema
Trecho de
tubulação
Comprimento
(cm)
Declividade
(%)
 Equação para Curitiba:



(eng. Parigot de Souza)
31 anos (1921-1951)
Para 5 ≤ t ≤ 120 min
i é a intensidade da chuva em mm/h,
Tr é o período de retorno em anos e
t é a duração da chuva em minutos
1-2 914 2
2-3 6096 3,25
3-5 762 2,5
4-5 762 2
5-7 1524 0,5
6-7 914 2
7-8 6706 0,5
8-9 - 0,5

15,1
217,0
)26(
.5950
+
=
t
T
i r
