Introdução a Imagens em Neurologia – RNM e TC.
Introdução –
Quais são os métodos de imagem disponíveis na neuro
radiologia:
• Radiografia de Crânio

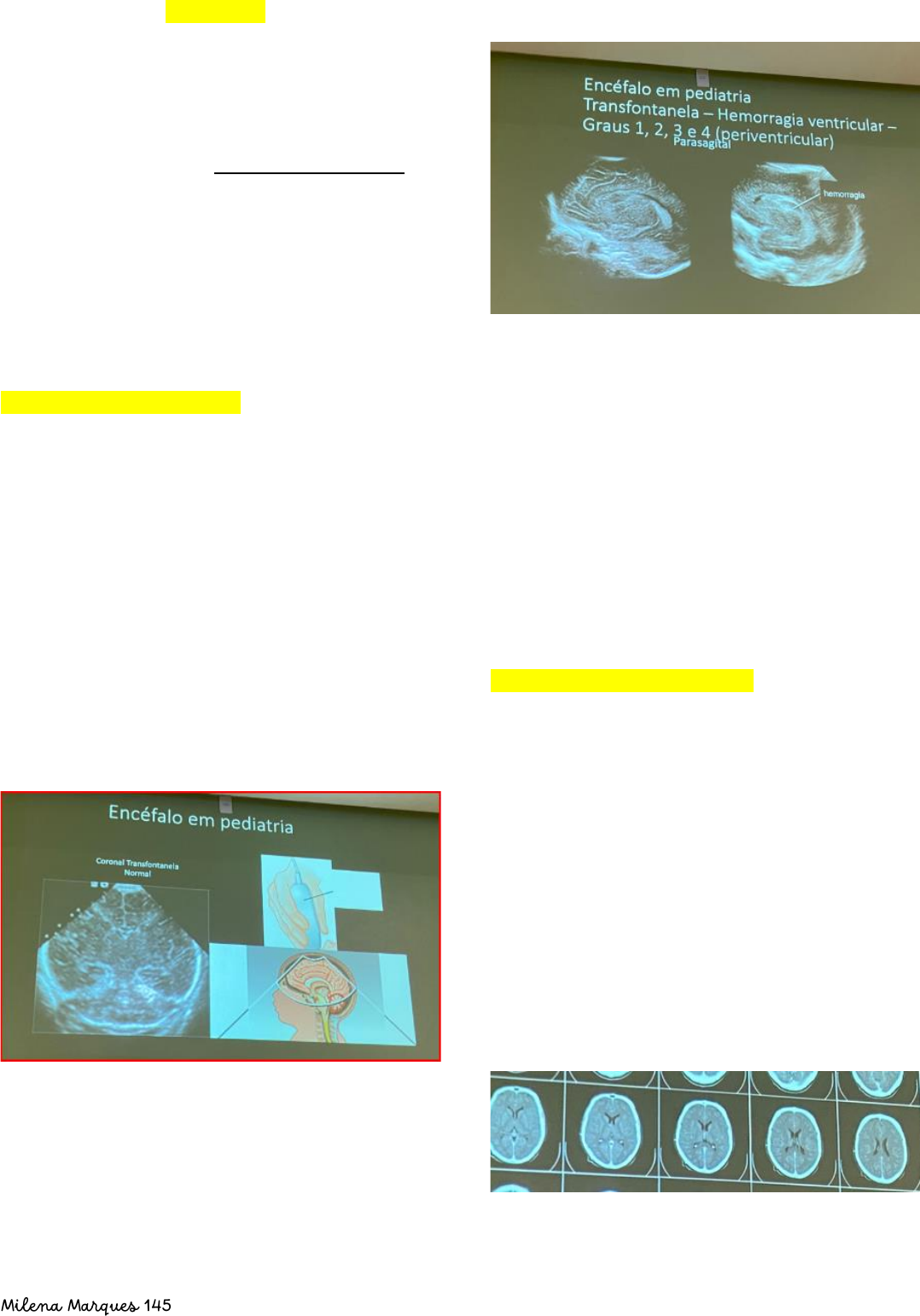

• Ultrassonografia de crânio → muito utilizada para
avaliação de neonatos com fontanelas abertas. →
avaliar a presença de hemorragia intracraniana.
• TC de crânio → importante principalmente no
contexto de trauma
• RM de crânio → excelente para caracterizar as
lesões → melhor resolução tecidual.
o Difusão
o Espectroscopia
o Perfusão.
1 – Ultrassonografia de Crânio:
• Equipamentos utilizados
o Transdutor + gel, teclado, monitor,
impressora
• Vantagens do uso do USG:
o Sem radiação ionizante
o Baixo custo
o Rápido
o Imagens em tempo real
o Maior contato do radiologista com o
paciente
o Muito vantajoso em criança com fontanela
aberta = USG transfontanela
▪ Avaliação de hemorragia
intracraniana.



• Desvantagens
o Método avaliador-dependente
o Estudar órgãos protegidos por ossos –
encéfalo do adulto
o Estudar órgãos que tenha ar
o Pacientes obesos
• Termos utilizados no USG
o Hiperecóico = mais branco – ex: sangue
o Hipoecoico = mais cinza – tecidos
o Anecoico = preto – ventrículos.


2 – Tomografia computadorizada:
• Transforma energia de radiação ionizante em
imagens – diferença de absorção entre os tecidos
• Excelente resolução espacial
• Vantagens
o Rápido ( 5-10 minutos a depender do
equipamento utilizado)
o Excelente resolução espacial – permite
reformatação em vários planos
• Desvantagens
o Contraste endovenoso (iodo) – grau
alérgico e nefrotóxico
o Radiação ionizante
o Alto custo
o Equipamento emissor de radiação ionizante



Milena Marques 145
• Reformatações: sagital, coronal, axial, obliqua,
curva e radial
• Janelas: janela de partes moles (para visualizar o
parênquima) e janela óssea.
• Indicações da TC
o Trauma – diferenciar hematomas, visualizar
hemorragias subaracnóidea
o AVCi
o AVCh
o Avaliação de fraturas

Anatomia da TC:

• Estrutura 5 – quarto ventrículo
• Estrutura 9 – ponte

• Estrutura 4 – bulbo
• Estrutura 7 – cerebelo

• Estrutura 36 – mesencéfalo

Milena Marques 145




3 – Ressonância Magnética
• Formação da imagem através de interação de um
forte campo magnético sem emissão de radiação
ionizante
• Vantagens
o Excelente resolução tecidual
o Boa resolução espacial
o Não emite radiação ionizante
• Desvantagens
o Maior tempo do exame
o Contraste endovenoso – quelato de
Gadolíneo – fibrose renal
o Alto custo (maior que o da TC)
• Contraste Gadolíneo ➔ relativamente seguro
o Contraindicado em nefropatias (pois
possui eliminação renal e a hemodiálise
não elimina)
o Contraindicado na gravidez
o Contraindicado se alergia a gadolínio
o Na lactação evitar amamentar nas
primeiras 24hrs após o contraste
• Quando utilizar Gadolíneo?
o Revascularização da lesão
o Suspeita de malignidade
o Diferenciar tumor de edema
o Avaliar perfusão


Atenção reconhecendo tomografia x ressonância:
Na TC – diferentes atenuações: ➔ Nomeclatura da TC:
hiperdenso, hipodenso,
hiperatenuante ,
hipoatenuante.
• Água = cinza médio
• Ar = preto ➔
hipodenso
• Gordura = cinza
escuro
• Osso = branco ➔
hiperdenso
• Meio de contraste = branco brilhante
Diferenciando TC x RNM
Milena Marques 145

TC RNM (T1 e T2)
Calota craniana =
acentuadamente
hiperdenso
Calota craniana = nunca
hiperdenso – geralmente
baixo sinal (T1 ou T2)
Gordura do tecido celular
subcutâneo = sempre
escuro (hipodenso)
Gordura do tecido celular
subcutâneo = pode ser
clara (se supressão –
escura)
Liquor = hipodenso Liquor = hiperdenso
(claro) ou escuro (t2 ou
t1)
Substancia branca = cinza
escuro (apresenta-se mais
escura que o córtex
porque possui mais
mielina – gordura,
penetrando mais
radiação)
Substancia branca = vai
depender se é T1 ou T2
Substância cinzenta =
cinza médio
Substância cinzenta = vai
depender se é t1 ou t2.
• Planos na RNM – Sagital, coronal e axial
• Sequencias da RNM – ponderação em T1 e
ponderação em T2
o Ponderação em T1
▪ T1
▪ T1 com supressão de gordura
o Ponderação em T2
o FLAIR (T2 com supressão do liquor)
o Pós- CE
o Técnicas avançadas – difusão, perfusão,
espectroscopia, tractografia.
• Nomenclatura usada na RM: hiposinal, hipersinal
Agua/ liquor ➔ T1 – cinza médio / T2 – Brilha
Ar ➔ T1 – preto / T2 – preto
Gordura ➔ T1 – branca / T2 – branca ou preto
Osso ➔ T1 – cinza escuro / T2 – cinza escuro
Meio de contraste ➔ so no T1 – branca brilhante


Lembrando que no FLAIR – é igual ao T2 mas com
supressão do liquor (então o liquor vai ficar escuro,
mas a substancia branca continua mais escura que a
cinzenta)

Técnicas avançadas de RNM
1 – Difusão (DWI): estuda o movimento randômico das
moléculas de água
• Conceito –
avaliação
qualitativa ou
Milena Marques 145
quantitativa difusão representando a área
percorrida por uma molécula de água em um
intervalo de tempo (mm²/s)
• Quadro existe uma “dificuldade de caminhar pelo
tecido” a imagem fica branca. → tumores ou
edemas ficam brancos.
• Principio da difusão no AVi hiperagudo → presença
do edema citotóxico do AVC restringe a
movimentação das molecular → elas se tornam ais
claros (área com edema)

• Diferenciação de tumor e abscesso
o Conteúdo hipersinal → abscesso
o Conteúdo hiposinal → tumor

• Tractografia – as moléculas de água não se
difundem livremente em tecidos organizados
(tecidos biológicos) – anisotropia
o Essa técnica permite a visualização dos
tratos para melhor direcionar a
neurocirurgia.

2 – Espectroscopia de prótons
• Método não invasivo
• Identificação in vivo de metabolitos encefálicos
(bioquímica)
• Permite que o tecido seja avaliado quanto a
presença e concentração de vários metabolitos
• Pode aumentar a especificadae e ajudar a melhorar
a capacidade de predizer o grau histológico de um
tumor.
• Princípio físico - O princípio básico que permite a
espectroscopia de RM (MRS) é que a distribuição
de elétrons ao redor de um átomo faz com que
núcleos em diferentes moléculas experimentem
um campo magnético ligeiramente diferente


• Seus usos:

Milena Marques 145



• Aparentemente em aula ela reforçou
esses marcadores então pode ser
importante



3 – Perfusão cerebral
• Permite a visualização da perfusão dos tecidos
• Córtex com maior perfusão do que a substância
branca
• Estuda a hemodinâmica nos capilares na 1ª
passagem rápida do contraste (gadolineo)
injetado V
• Fornece informações sobre angiogênese
tumoral
o Astrocitoma de alto grau tem aumento
da CBV perfusão.
• Importante para identificar área de penumbra
em um AVC e mesmo após 4h indicar o
tratamento para o paciente



4 – Permeabilidade
• Informa o número de capilares e pode indicar
neovascularização
• Tumor de baixo perfusão → tumor de baixo
grau
• Tumor de alta perfusão → alto grau

• MTT – tempo
• CBV – volume
• CBF – fluxo
5 – RM funcional (BOLD)
• Mostra a função do cérebro
• Permite identificar áreas do cérebro que são
ativadas em resposta a uma determinada tarefa
controlada (paradigma)
• Contraste – oxigênio
• Tumor distorce o tecido ao redor
• Auxilia na margem cirúrgica para evitar deixar
sequelas
6 – Angio RM
• Analisa o lumen vascular
• Permite visualizar aneurisam, estenose
(obstrução)
• Com contraste em alguns casos
(preferencialmente quando for extracraniano),
diferente da Angio-TC que é sempre com
contraste.
Milena Marques 145
7 – Análise da parede do vaso
• RM direcionada para parede do vaso
• Análise do fluxocom contraste.
8 – Angiografia
9 – Medicina nuclear.







Teve uma parte da aula que ela falou de hematomas,
calcificações fisiológicas e hemorragia subaracnóide
para efeito de didática acho melhor colocar em um
tópico separado
Hemorragias
1 – Hematoma extradural (Epidural)
• Afasta a dura máter da tabua interna do crânio
• Maioria arterial – ruptura da artéria meníngea
• Venosos – menos frequentes e com ruptura dos
seios durais
• Importante efeito expansivo
 Formato de lente biconvexa hiperdensa
 Normalmente com fratura da região
correspondente
 NÃO COSTUMAM CRUZAR AS SUTURAS
CRANIANAS – cruza apenas a linha média no
ápice, nas proximidades da sutura craniana
 Pode ter aspecto heterogêneo –
extravasamento ativo de sangue fresco


2 – Hematoma subdural
• Estiramento ou laceração das veia scorticais
que atravessam o espaço subdural
• Não respeita suturas
• Imagem concava


3 – Hemorragias subaracnóides:
• Causada por ruptura de aneurisma ou trauma
• Sulcos preenchidos por sangue
Milena Marques 145




Calcificações fisiológicas:
• Foice cerebral
• Nucleos lentiformes
• Plexo coroide
• Pineal
