Questão 1
Correto
Atingiu 1,00 de 1,00

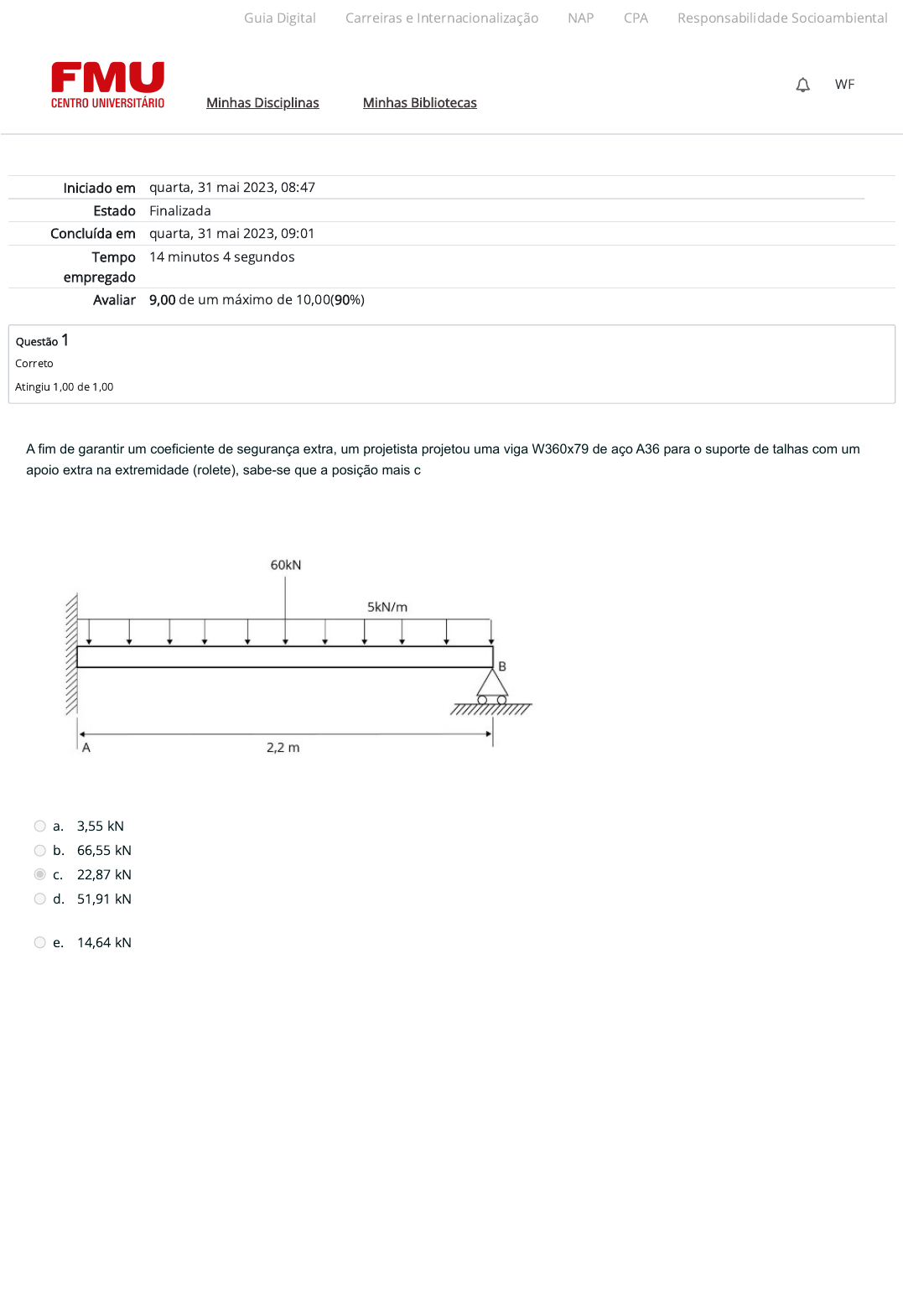

A fim de garantir um coeficiente de segurança extra, um projetista projetou uma viga W360x79 de aço A36 para o suporte de talhas com um
apoio extra na extremidade (rolete), sabe-se que a posição mais crítica da talha é a 1,1 m do início da viga, portanto a título de projeto foi
considerado o esboço ilustrado abaixo.
Determine através do método da superposição qual será a reação de apoio na extremidade B da viga e assinale a alternativa com o valor
desta reação.
Fonte: elaborado pelo autor.
a. 3,55 kN
b. 66,55 kN
c. 22,87 kN
d. 51,91 kN
e. 14,64 kN
