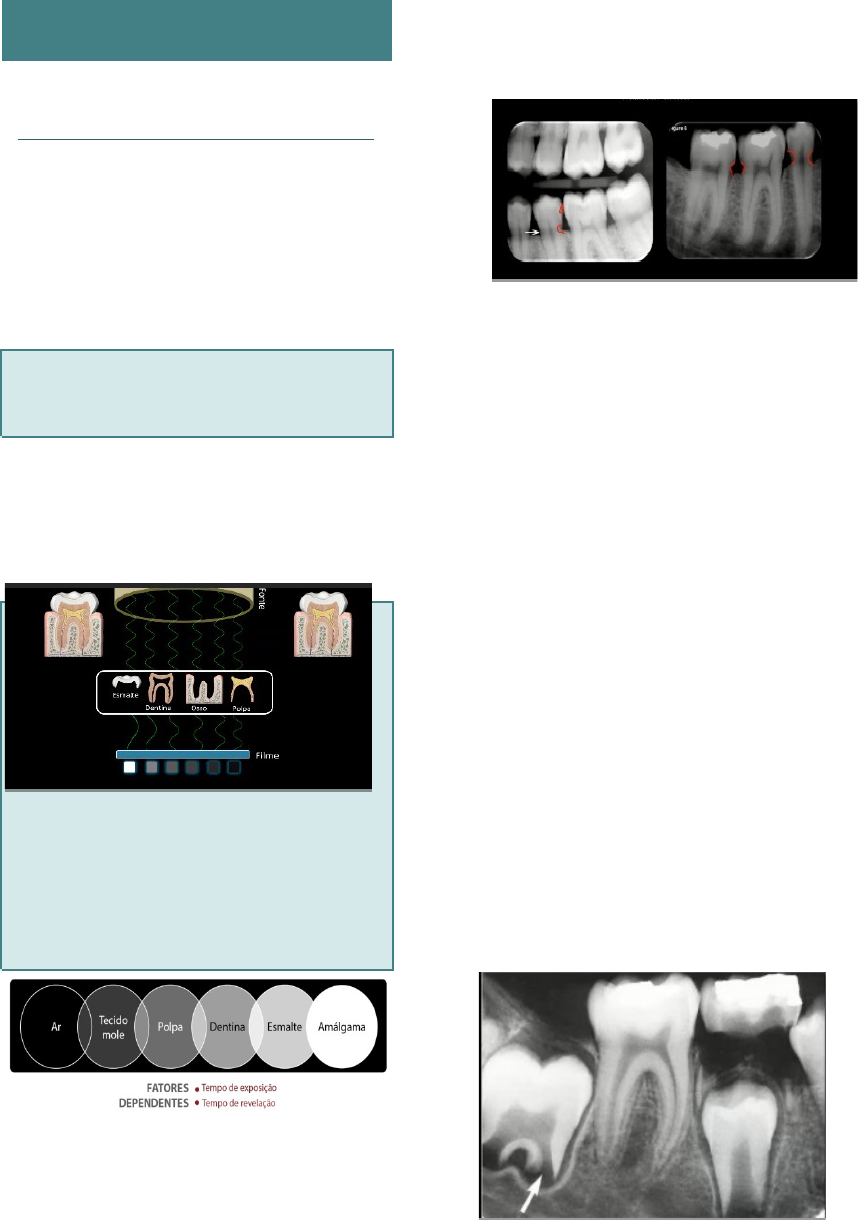

Diagnóstico por Imagem II
Anatomia Radiográfica Intrabucal
A interpretação radiográfica das alterações patológicas requer um grande conhecimento da aparência de normalidade das estruturas.
Radiografias periapicais
Radiografias interproximais
Radiografias oclusais
O colimador minimiza a divergência do feixe de raios-X, que vai atravessar os tecidos e sensibilizar a película (filme).
Radiopaca: muita radiação barrada; maior % de mineralização;
Radiolúcida: a radiação não é barrada; tecido menos mineralizado.
Esmalte: maior atenuação de fótons X (mais de 90% mineral).
Efeito “Burn out”: velamento cervical; contraste entre o esmalte e a crista óssea alveolar; capa fininha ou ausência de esmalte – presença de dentina (radiolúcida).
Dentina: aparência radiográfica comparável ao osso (75% mineral).
Cemento: película fina (50% mineral – 10 micrômetros); geralmento não dá para visualizar numa radiografia, exceto em casos de hipercementose.
Espaço pulpar: preenchido pela polpa coronária e radicular (tecido conjuntivo frouxo); em dentes mais velhos ou que sofreram trauma, o espaço pulpar não aparece, pois está diminuído ou obliterado.
Taurodontia: coroa dentária longa, câmara pulpar grande e raízes pequenas.
Ápice radicular e folículo pericoronário
Lâmina dura/cortical alveolar: fina camada de osso cortical que contorna as raízes dos dentes; o seu espessamento pode significar estresse mastigatório ou processos reacionais inflamatórios/infecciosos
Espaço do ligamento periodontal: fibras colágenas, vasos sanguíneos e terminações nervosas; entre a cortical e o cemento.
Crista alveolar: “ponta” final do osso localizado entre as raízes dos dentes (possui aspecto arredondado ou triangular); margens corticais, contínua com lâmina dura.
Anatomia radiográfica da maxila Radiografias periapicais
Incisivos centrais superiores
1. Sutura intermaxilar: encontro dos dois ossos maxilares; linha radiolúcida que se estende da crista óssea alveolar entre os incisivos até a Espinha Nasal Anterior.
2. Forame incisivo: abertura oral do canal incisivo ou nasopalatino; imagem radiolúcida oval.
3. Canal incisivo (nasopalatino): feixe vásculo-nervoso nasopalatino; faixa radiolúcida delimitada por linhas radiopacas, sobreposto ao forame incisivo.
4. Aberturas/ foraminas nasais do canal nasopalatino: origem do canal incisivo; radiolucidez arredondada no assoalho da cavidade nasal, bilateralmente.
5. Fossas nasais/ abertura piriforme: imagem radiolúcida acima dos ápices dos incisivos.
6. Septo nasal: formado posteriormente pela lâmina perpendicular do osso etmoide e osso vômer e anteriormente pela cartilagem septal; faixa radiopaca que divide ao meio a fossa nasal. / Vômer, cartilagem, lâmina perpendicular do etmoide.
7. Sombra do ápice nasal/ nariz: imagem fracamente radiopaca, de forma parabólica, sobreposta ou acima dos incisivos.
8. Corneto/ concha nasal inferior: sombras levemente radiopacas nas paredes laterais das fossas nasais. (Há superior, média e inferior). OBS.: entróito nasal: parte preenchida por ar.
9. Espinha nasal anterior: linha radiopaca em forma de “V” (projeção pontiaguda) na linha média acima dos ápices dos incisivos.
Incisivo lateral e canino superiores
1. Seio maxilar: cavidade contendo ar revestida por uma membrana mucosa; imagem radiolúcida de limites nítidos na parte mais distal da radiografia.
2. Cortical do seio: fina camada de osso compacto que delimita o contorno do seio; vista como uma linha radiopaca.
3. Fossa nasal: imagem radiolúcida de limites nítidos, na parte mais mesial da radiografia. Pode haver sombra das narinas (asa do nariz) e do sulco nasolabial.
4. Parede lateral da fossa nasal/assoalho: fina linha radiopaca que delimita o contorno da fossa nasal.
5. Fossa lateral (fosseta mitiforme): representa a depressão óssea entre o incisivo lateral e o canino; área de discreta radiolucidez.
6. “Y” invertido de Ennis: caracterizado pela intersecção da cortical do seio maxilar com a cortical da fossa nasal.
Pré-molares superiores
1. Seio maxilar; 2. Cortical do seio:
3. Processo zigomático da maxila: projeção da maxila que se articula com o osso zigomático; faixa radiopaca em forma de “U”.
4. Osso zigomático: estrutura que se estende para distal do processo zigomático da maxila, mas de radiopacidade menos menos intensa.
5. Fossa nasal: imagem radiolúcida de limites nítidos, na parte mais superior da radiografia.
6. Assoalho da fossa nasal: linha radiopaca que corta superior e horizontalmente o seio maxilar.
Molares superiores
1. Seio maxilar: pode ter extensão alveolar ou para a região da tuberosidade maxilar.
 2. Cortical do seio.
3. W sinusal: formato da cortical do seio.
4. Assoalho da fossa nasal e 5. Fossa nasal:
6. Processo do osso zigomático da maxila e 7. Osso zigomático:
8. Túber (tuberosidade maxilar): parte do processo alveolar da maxila que se estende até a região posterior em uma elevação arredondada; osso com radiopacidade levemente reduzida devido ao aumento dos espaços medulares.
9. Hâmulo e lâmina pterigóideos: projeções ósseas laterais e mediais do osso esfenoide; imagem radiopaca localizada atrás da tuberosidade.
10. Processo coronoide da mandíbula: devido à abertura de boca, o processo coronoide, que se desloca anterior e inferiormente, tem a sua imagem registrada; imagem radiopaca de formato triangular sobre ou abaixo da tuberosidade e/ou das coroas dos molares.
Anatomia radiográfica da mandíbula
Incisivos inferiores
1. Foramina lingual: orifício de entrada de ou ramo da artéria lingual; pequena área radiolúcida circular na linha média, abaixo dos ápices dos incisivos centrais.
2. Espinhas genianas (tubérculos Geni): área de reforço ósseo na face lingual da mandíbula, ponto de inserão dos músculos genioglosso e genihióideo; anel radiopaco que circunda a imagem da foramina lingual.
3. Protuberância mentual: área de reforço ósseo na superfície vestibular; linhas radiopacas ascendentes da região posterior para a linha média, que se encontram superiormente,, lembrando um “V” invertido ou uma pirâmide.
4. Base da mandíbula: larga faixa de osso radiopaco denso (cortical); pode ser registrada ou não, a depender da altura da sínfise e da angulação vertical.
5. Canais nutrientes: pequenos feixes neurovasculares; linhas radiolúcidas verticais em direção aos ápices ou entre os incisivos (nem sempre evidentes).
Canino inferior
1. Base da mandíbula:
Pré-molares inferiores
1. Canal mandibular: trajeto de um importante feixe vásculo-nervoso (artéria e nervo alveolares inferiores); faixa radiolúcida de bordas radiopacas (corticais do canal) abaixo ou sobre os ápices dos dentes posteriores.
2. Forame mentual: abertura anterior e vestibular do canal mandibular; imagem radiolúcida circular ou oval, geralmente entre o 1º e 2º pré-molares.
ATENÇÃO: imagem projetada sobre os ápices pode ser confundida com uma falsa lesão apical; nesse caso, deve-se repetir o exame alterando a angulação horizontal do cilindro.
3. Base da mandíbula: pode ou não ser visível.
Molares inferiores
1. Linha obliqua (externa): continuação vestibular da borda anterior do ramo da mandíbula, área de inserção do músculo bucinador; linha radiopaca, descendente para anterior (geralmente mais evidente na região de 3º molar, desaparecendo sobre as raízes do 1º molar).
2. Linha milo-hióidea (interna): proeminência óssea lingual onde se insere o músculo milo-hióideo; linha radiopaca que corre baixo e paralelamente à linha oblíqua, à altura dos ápices dos molares.
3. Fóvea submandibular: depressão óssea na face lingual da mandíbula que acomoda a glândula submandibular; área com aparência de “esfumaçamento” radiolúcido, localizada entre a linha milo-hióidea e a base da mandíbula.
4. Canal mandibular e 5. Base da mandíbula:
Anatomia na radiografia interproximal
1.Cristas ósseas alveolares:
Anatomia nas radiografias oclusais
Total de maxila
1. Canal nasolacrimal: liga o olho à fossa nasal; formato circular bilateral.
2. Septo nasal:
3. Fossa nasal:
4. Contorno da fossa nasal:5. Seio maxilar:
6. Forame incisivo:
7. Sutura intermaxilar:
Total de mandíbula
1. Cortical externa do corpo e do rebordo da mandíbula (sobrepostas):
2. Cortical interna do corpo da mandíbula:
3. Cortical interna do rebordo:
4. Língua: discreta sombra radiopaca:
1, 2, 3 e 4
5. Tubérculo Geni ou espinhas genianas:
6. Protuberância mentoniana:
Imagem radiolúcida (hipodensa - tomografia) sugerindo aumento do forame incisivo; correlacionar exames clínicos patológicos.
