Mecânica Geral – LISTA DE EXERCÍCIOS 04
Esforços Internos

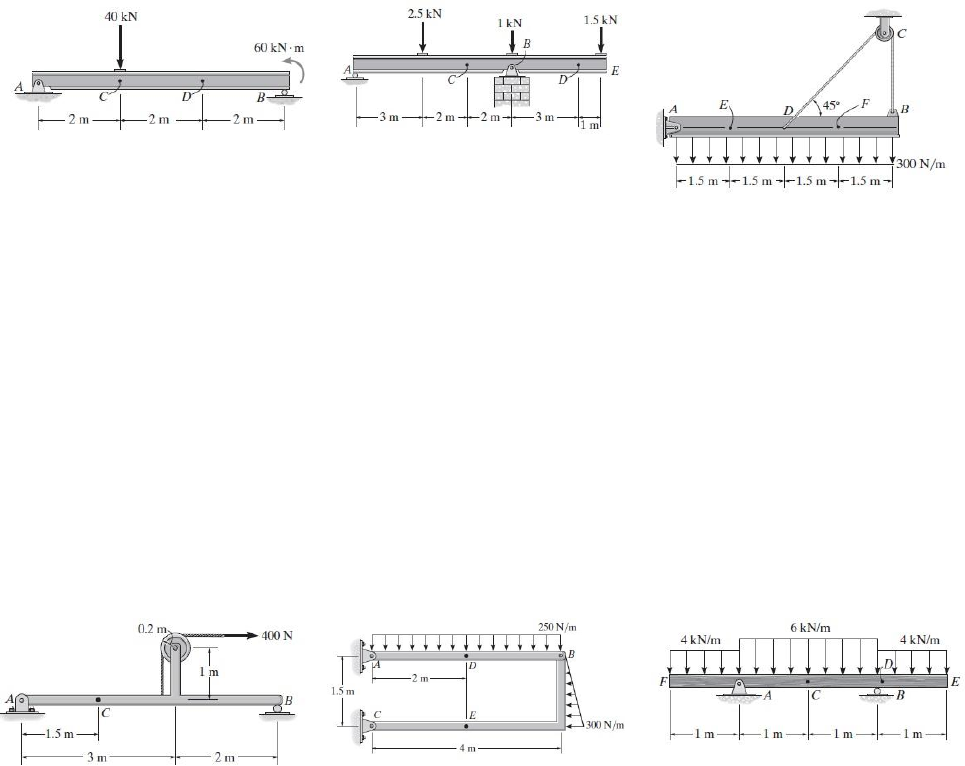

Problema 1
Determine a força normal e o esforço cortante internos, e o momento fletor nos pontos C e D da
viga. Assuma que o apoio em B seja um rolete. O ponto C está localizado logo à direita da carga de
40 kN. Construa o diagrama de esforço cortante e de momento fletor.
Problema 2
Determine o esforço cortante e o momento nos pontos C e D. Construa o diagrama de esforço
cortante e de momento fletor.
Problema 3
Determine a força normal interna, o esforço cortante e o momento nos pontos E e F da viga.
Construa o diagrama de esforço cortante e de momento fletor.
Problema 1 Problema 2 Problema 3
Problema 4
Determine a força normal interna, o esforço cortante e o momento no ponto C. Construa o diagrama
de esforço cortante e de momento fletor.
Problema 5
Determine a força normal interna, o esforço cortante e o momento no ponto E da estrutura com dois
membros. Construa o diagrama de esforço cortante e de momento fletor.
Problema 6
Determine a força normal interna, o esforço cortante e o momento no ponto C, e também no ponto
D, que está localizado à direita do apoio de rolete em B. Construa o diagrama de esforço cortante e
de momento fletor.
Problema 4 Problema 5 Problema 6
Problema 7
Determine a força normal interna, o esforço cortante e o momento nos pontos D e E da viga. O
ponto D está localizado à esquerda do suporte de rolete em B, onde o momento de binário atua.
Construa o diagrama de esforço cortante e de momento fletor.


Problema 8
Determine a força normal interna, o esforço cortante e o momento nos pontos D e E nos dois
membros.



Problema 7 Problema 8

Problema 9 e 10
Determine as componentes x, y e z da carga interna no ponto C da tubulação. Despreze o peso da
tubulação.



Problema 9 Problema 10
