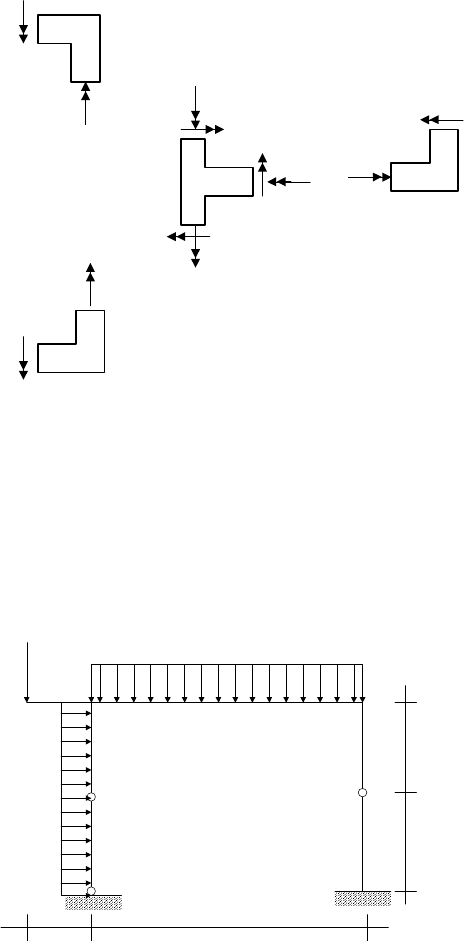

Equilíbrio dos nós:

4 kN.m
4 kN.m
8 kN.m
10 kN.m
4 kN.m
2 kN.m
4 kN.m
8 kN.m
4 kN.m
4 kN.m
8 kN.m
8 kN.m


4) Traçar para o pórtico isostático dado abaixo os diagramas de esforço cortante (DQ) e momento fletor
(DM) mostrando todos os valores necessários ao entendimento dos resultados. A seguir, usando o
Princípio dos Trabalhos Virtuais Complementar (PTVC), calcular o deslocamento vertical do nó 2 (δ2).
Todas as barras têm a mesma rigidez a flexão, sendo EI = 10
4
 kN/m
2
.

2 kN
2 kN/m
3 kN/m
2 m
2 m
2 m
6 m
1 7
6
5
4
3
2
