Robótica industrial
Professor(a): Bruno Henrique Oliveira Mulina (Doutorado)
1)
2)
Prepare-se! Chegou a hora de você testar o conhecimento adquirido nesta disciplina. A
Avaliação Virtual (AV) é composta por questões objetivas e corresponde a 100% da média final.
Você tem até cinco tentativas para “Enviar” as questões, que são automaticamente corrigidas.
Você pode responder as questões consultando o material de estudos, mas lembre-se de cumprir
o prazo estabelecido. Boa prova!
Observando o manipulador da figura a seguir, composto de 4 juntas rotacionais e
prismáticas:

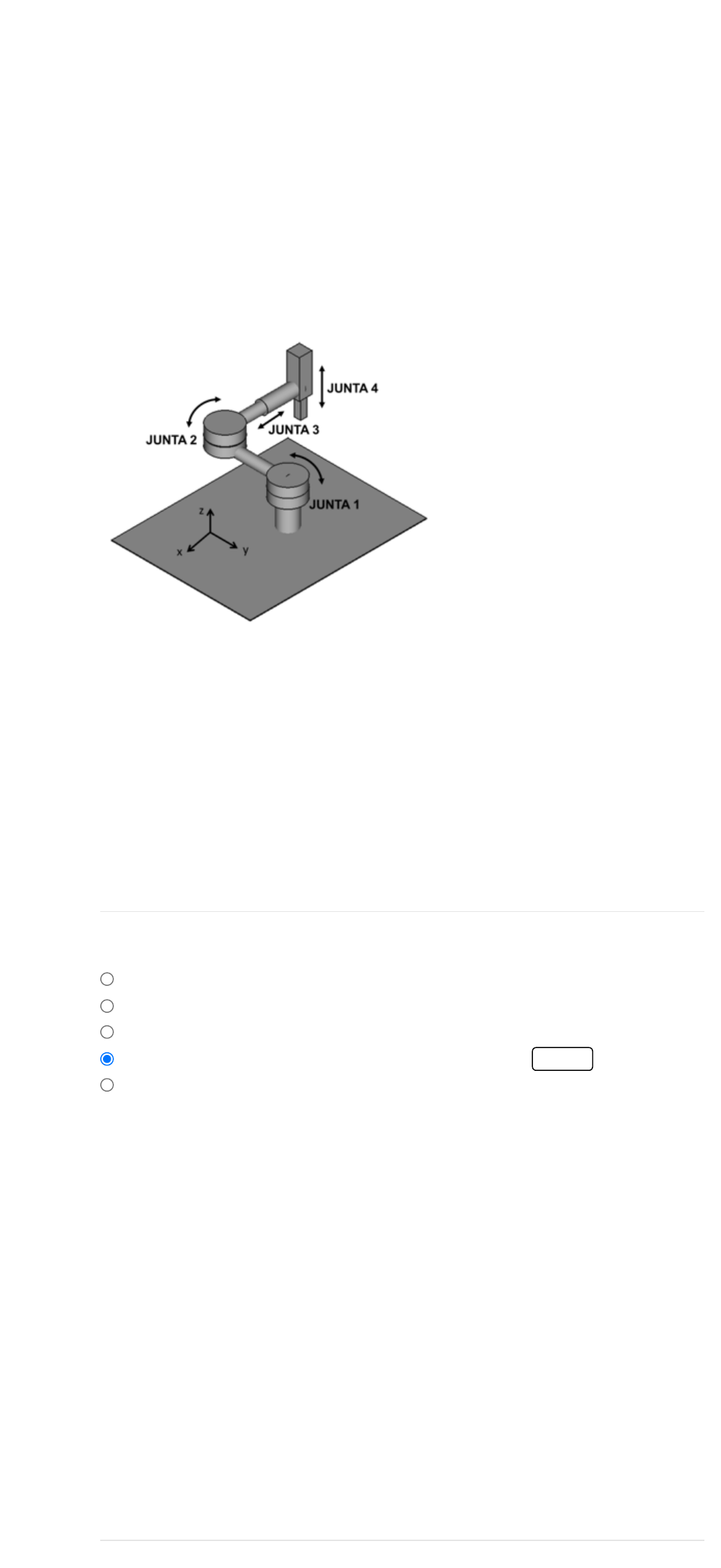

Figura – Estrutura de um manipulador qualquer
Fonte: elaborada pelo autor. Lembrando que as juntas são numeradas da base para a
ferramenta, é possível dizer que:
I. Todos os eixos z de ação das juntas estão direcionados para a mesma direção com
relação ao sistema de coordenada da base, salvo a junta 2.
PORQUE
II. Uma junta prismática tem seu movimento na mesma direção em que ocorre
propriamente o movimento. Isso difere de uma junta rotacional, que realiza o movimento
sobre o plano xy, e seu eixo de movimento é no plano z. Assinale a alternativa acerca das
asserções supracitadas, bem como a relação entre elas:
Alternativas:
Código da questão: 48758
Dentre as formulações possíveis para obter o modelo dinâmico do manipulador, temos o
método de Euler-Lagrange e Newton-Euler. Dada as afirmações:
I. Ambos os métodos se baseiam no estudo da energia que cada elo possui durante o
movimento, acumulando as energias cinéticas e de inércia.
II. O método de Newton-Euler aplica os conceitos de momento para obter as relações de
força e torque necessárias à formulação.
III. O método de Newton-Euler é um método numérico (recursivo) para calcular os esforços
e os parâmetros de movimento. Para isso ele executa uma análise da base até o elemento
terminal para definir os esforços e depois retorna calculando os parâmetros de movimento.
IV. O método de Euler-Lagrange tem por vantagem resultar em um modelo analítico e
direto.
V. As análises a serem realizadas em ambos os casos consideram o centro de massa, já que
simplifica o processo de formulação.
Estão corretas as afirmações:
Ambas as asserções estão incorretas.
A primeira asserção está correta e a segunda está incorreta.
Ambas as asserções estão corretas, sendo que a segunda justifica a primeira.
A primeira asserção está incorreta e a segunda está correta. CORRETO
A primeira asserção e a segunda estão corretas, mas não possuem relação.
