Relatório de prática - Acionamento e sinalização

Prévia do material em texto

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 1
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: ACIONAMENTO E SINALIZAÇÃO



Relatório de Práticas - Engenharia Elétrica
Título da Prática: Acionamento e sinalização
Nome do Aluno: Aldeir Ferreira Lima
Data: 05-05-2026
Objetivo Geral
Para realizar o acionamento de um comando, normalmente utilizamos botoeiras acopla-
das a um painel que reunirá os componentes elétricos e utilizará de sinaleiros com diferentes
cores para cada estado do painel, sistema ligado e desligado, emergência acionado, ou estados
mais específicos como, prensa acionada, dentre outros.
Em todo setor industrial, do mais simples ao mais complexo sistema produtivo você
encontrará painéis de controle para as mais diversas máquinas e funções, sendo possível por
meio destes painéis e através de botoeiras, realizar os devidos controles de acionamento, desli-
gamento e comportamento do circuito assim como obter feedbacks quanto ao estado do circuito
através dos sinaleiros.

BOTÕES DE COMANDOS
São dispositivos destinados a comandar, no local ou a distância e de forma indireta, os
equipamentos de manobras e / ou de operação através de um acionamento de curta duração A
função desse dispositivo é comandar e automatizar circuitos indutivos e resistivos. Através do
acionamento dos botões de comando elétrico, torna-se possível a interrupção momentânea e
ligação normal dos circuitos, bem como as interrupções de emergência e operações de segu-
rança nos circuitos.
TIPOS DE BOTÕES DE COMANDO
Botões de Comando por Impulso;
São aqueles nos quais o acionamento é obtido através da pressão do dedo do operador
no cabeçote de comando.

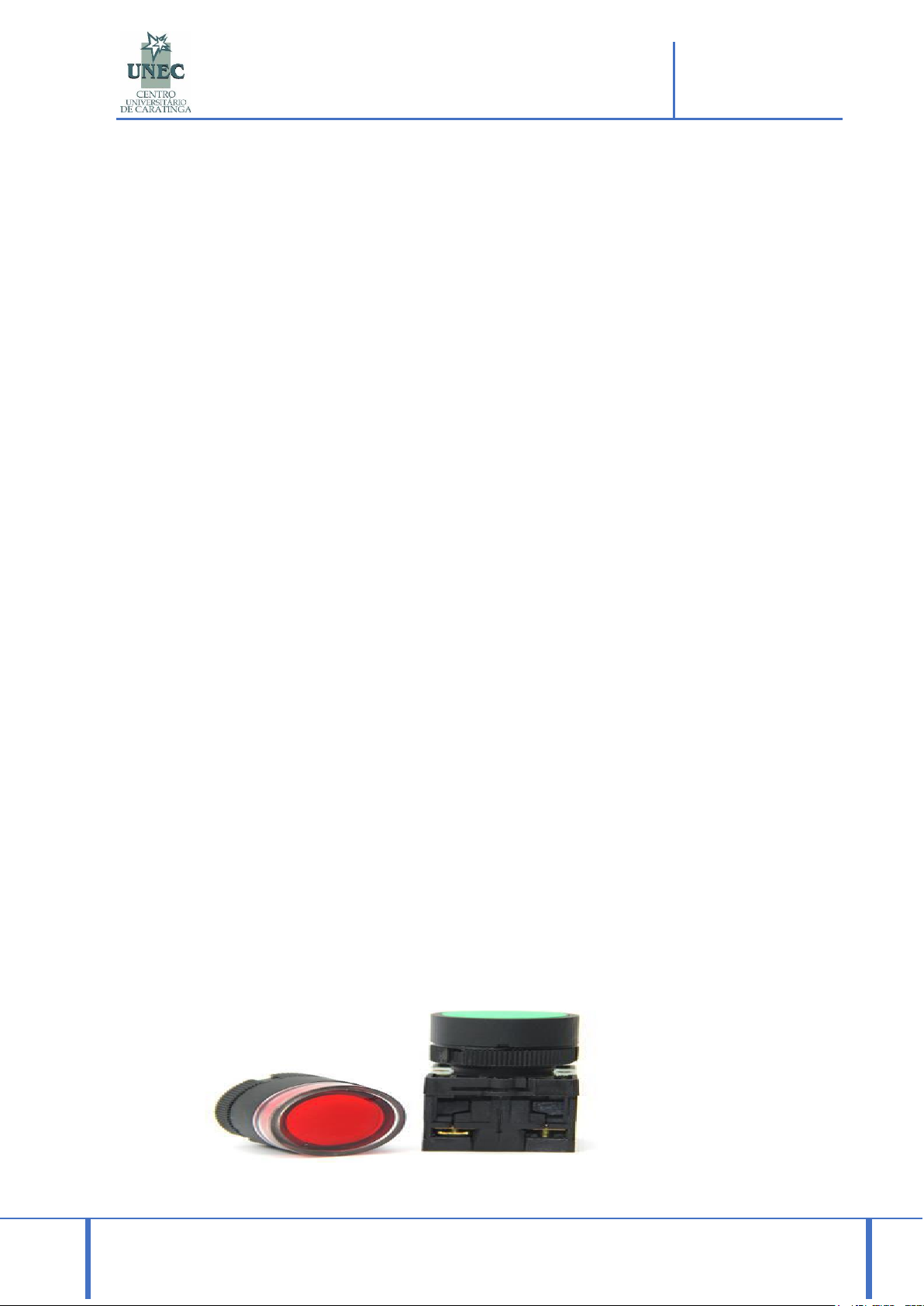

Figura 1 - Botão de Comando por Impulso.

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 2
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: ACIONAMENTO E SINALIZAÇÃO



• Por Impulso Livre:
Quando o operador cessar a força externa o botão de comando retorna à posição de
repouso.
• Por Impulso por Retenção:
Ao qual é aberto o contato auxiliar inserido no circuito de comando e interrompendo a
atuação do motor elétrico.
BOTÕES DE COMANDO – COMPOSIÇÃO
Cabeçote:
É o elemento destinado ao acionamento do botão de comando elétrico.
Bloco de Contatos:
São elementos responsáveis pela continuidade da passagem da corrente elétrica no cir-
cuito e contém um contato normalmente aberto NA - fechador e um contato NF - abridor.

Figura 2 - Botões de Comando.

BOTÕES DE COMANDO - SÍMBOLO GRÁFICO
Podemos observar que em um diagrama elétrico, o botão de comando será representado
com o símbolo gráfico como apresentado na Figura abaixo:

Seus contatos, normalmente possuirão as indicações de 1 e 2 nos terminais para a repre-
sentação de contatos NF (Normalmente Fechado) e 3 e 4 para contatos NA (Normalmente
Aberto). A letra, ou melhor, símbolo literal que representa o botão de comando é o S (maiús-
culo). Podemos afirmar ainda que o símbolo gráfico define também o tipo de botão de comando,
vejamos a seguir.

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 3
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: ACIONAMENTO E SINALIZAÇÃO



DIFERENTES SÍMBOLOS

Figura 4 - Botões de Comando.

SINALEIROS DE COMANDO
É muito comum encontrarmos em painéis elétricos diversos sinaleiros de comando. A
sinalização de um processo pode ser toda feita com esses sinaleiros, de forma que quando um
equipamento liga ou desliga, os sinaleiros são acionados. Através deles, um operador pode
identificar alguma falha em algum equipamento. Algumas normas exigem que algumas máqui-
nas possuem identificação luminosa de “máquina”.

Figura 5 – Sinaleiros.

Os sinaleiros são de extrema importância para que o operador consiga identificar o es-
tado da máquina ou circuito de forma rápida Dito isso, eles devem estar instalados de forma
correta no sistema para que cumpra sua função de forma de sinalizar e informar para que o
operador com eficiência.



NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 4
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: ACIONAMENTO E SINALIZAÇÃO



SINALEIROS DE COMANDO - CORES E FUNÇÕES
As cores para os sinaleiros possuem grande relevância pois cada cor comunica uma in-
formação.
Abaixo a tabela de cores e funções específicas propostas pela norma IEC 60073:2002,
que define os princípios de codificação para indicadores e atuadores.

Figura 6 - Tabela de cores Sinaleiros.

SINALEIROS DE COMANDO - SÍMBOLO GRÁFICO
Podemos observar que em um diagrama elétrico, o Sinaleiro de Comando será repre-
sentado com o símbolo gráfico como apresentado na figura abaixo:

Figura 7 – Sinaleiros de comandos




NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 5
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: ACIONAMENTO E SINALIZAÇÃO




CONCLUSÃO
Integração Prática: A atividade consolidou o entendimento sobre o funcionamento de conta-
tores, botoeiras e sinalizadores em sistemas industriais.
Importância da Sinalização: O uso de elementos luminosos (LEDs) e sonoros mostrou-se
vital para indicar estados de operação, falhas ou alertas de segurança.
Segurança Operacional: A montagem correta preveniu riscos elétricos e demonstrou a ne-
cessidade de seguir normas técnicas e diagramas elétricos.

BIBLIOGRAFIA
https://pt.scribd.com/document/862871079/PRATICA-DE-ACION-ELET-ACIONAMEN-
TOS-E-SINALIZACAO-1
