Tensão
63
Resolução: Steven Róger Duarte
1.101. O conjunto de pendural é usado para suportar um carregamento distribuído w = 12 kN/m. Determine
a tensão de cisalhamento média no parafuso de 10 mm de diâmetro em A e a tensão de tração média na
haste AB, com diâmetro de 12 mm. Se a tensão de escoamento por cisalhamento para o parafuso for e =
175 MPa e a tensão de escoamento por tração para a haste for ζe = 266 MPa, determine o fator de
segurança em relação ao escoamento em cada caso.

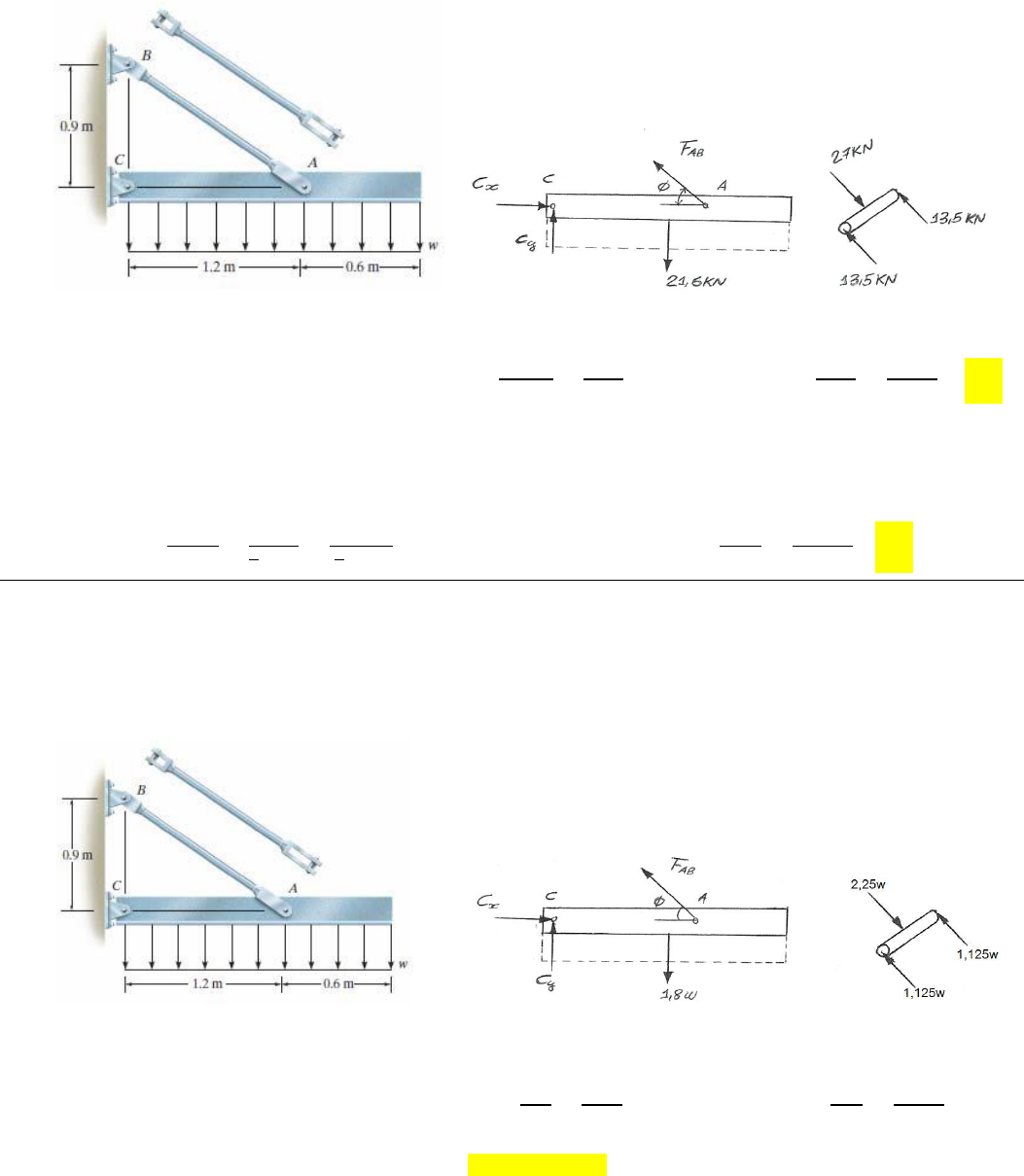

 Figura 1.101
 ∑ ; adm = ; (FS)pino = = 1,02
 - 21,6 x 0,9 + 1,2FABsen(ϕ) = 0 adm = 171,88 MPa
 FAB = 27 kN adm = = 238,732 MPa ; (FS)haste = = 1,11
1.102. Determine a intensidade w da carga distribuída máxima que pode ser suportada pelo conjunto de
pendural de modo a não ultrapassar uma tensão de cisalhamento admissível de adm = 95 MPa nos
parafusos de 10 mm de diâmetro em A e B e uma tensão de tração admissível de ζadm = 155 MPa na
haste AB de 12 mm de diâmetro.

 Figura 1.102 Dados: adm = 95 MPa ; σadm = 155 MPa ; dp = 10 mm ; dAB = 12 mm
 ∑ ; adm = ; adm =
 1,2FABsen(ϕ) – 1,8w x 0,9 = 0 w = 6,632 kN/m w = 7,791 kN/m
 FAB = 2,25w
