Teorema Geral para encontrar os valores Máximos
O efeito máximo irá acontecer quando uma das cargas concentradas do trem-tipo estiver sobre
um dos pontos angulosos da linha de influência.

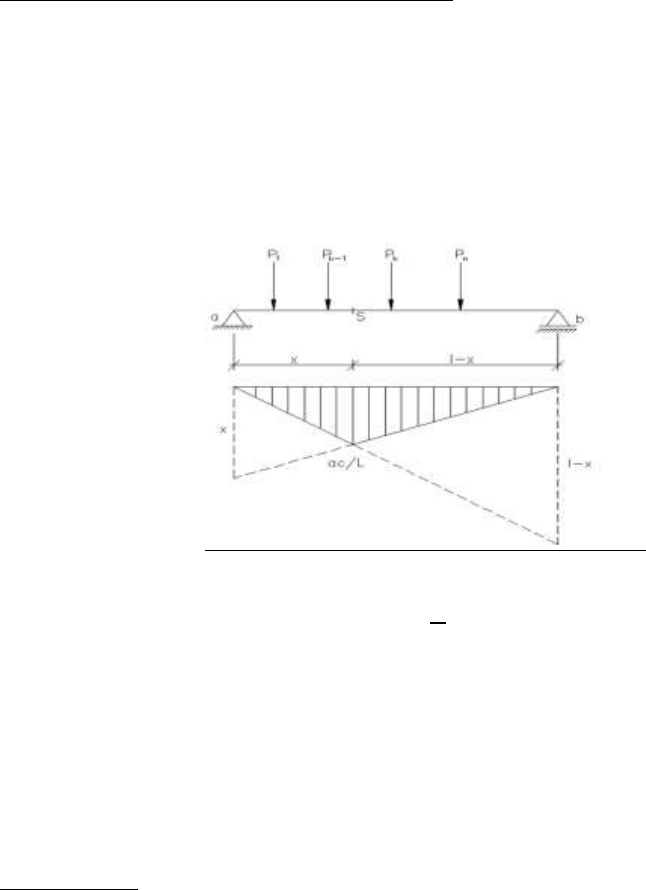

Na figura abaixo observa-se uma viga biapoiada submetida a carregamento de um trem-tipo
com várias cargas concentradas. Para a obtenção da posição do trem-tipo capaz de produzir
momento fletor máximo na seção “S”, tem-se:


∑𝑃𝑖
𝑘−1
𝑖=1
< 𝑅
𝑥
𝑙
<∑𝑃𝑖
𝑘
𝑖=1


R = resultante geral das cargas do trem-tipo
Pk = eixo crítico
X = distância da seção “S” até o apoio da esquerda.
Considerações:
a) Nenhuma carga do conjunto P1, ... , Pn pode sair da viga;
b) Pode existir carga distribuída infinita no trem-tipo;
c) Essa relação que define o eixo crítico garante apenas que, caso o máximo ocorra com todas
as cargas Pa, ..., Pn na viga, ele se dará com o eixo crítico sobre a seção. Não garante, entretanto,
que não possa ocorrer máximo com alguma ou algumas cargas do trem-tipo fora da viga

Exemplo 1)
Dada uma seção S da viga abaixo, percorrida pelo trem-tipo indicado (que pode se deslocar nos
dois sentidos), obter Msmáx.


1º sentido do carregamento, da esquerda para a direita

Resultante R= 50 + 80 + 150 + 120 + 80 = 480 kN
X = 8m, L = 18m
RX/L=480 x 8/18 = 213,33 kN
1º teste, eixo 50kN
0 < 213,33 < 50 não OK!

2º teste, eixo de 80kN
50 <213,33 < 50+80 =130 não OK!

3º teste, eixo de 150kN
50+80 =130 < 213,33 < 50+80+150 = 280 OK! Então 150kN é o eixo crítico!

Linha de influência do momento fletor

MsMáx= 50 x 2,78 + 80 x 3,33 + 150 x 4,44 + 120 x 3,55 + 80 x 3,11 = 1746,20 kNm
Caso o valor de Rx/L seja igual ao valor de ∑ 𝑃𝑖
𝑘
𝑖=1 , este eixo poderá ser considerado crítico,
assim como o eixo seguinte, que terá a igualdade de ∑ 𝑃𝑖
𝑘−1
𝑖=1 com Rx/L. Isso não elimina a
necessidade de verificar o momento fletor máximo na seção analisando-se os dois sentidos do
trem-tipo.

Exemplo 2) Calcular o Msmáx para a seção S da viga abaixo, percorrida pelo trem-tipo indicado
(que pode deslocar nos dois sentidos).


Resultante do carregamento R= 50 + 100 + 120 + 150 + 80 = 500 kN

1º sentido da carga
X = 10,8m; L = 20m

RX/L = 500 x 10,8 / 20 = 270 kN
1º teste, eixo 50kN
0 < 270 < 50kN não OK!
2º teste, eixo 100kN
50 < 270 < 50+100 = 150kN não OK!
3º teste, eixo 120kN
50+100 < 270 < 50+100+120 =270 kN; 120kN pode ser o eixo crítico
4º teste, eixo 150kN
50+100+120=270 < 50+100+120+150 = 420 kN; 150kN pode ser o eixo crítico

LINHA DE INFLUÊNCIA - EIXO CRÍTICO DE 120kN



MsMáx = 50 x 3,588 + 100 x 4,048 + 120 x 4,968 + 150 x 3,888 + 80 x 2,808= 1988,20kNm

LINHA DE INFLUÊNCIA - EIXO CRÍTICO DE 150kN

MsMáx = 50 x 2,668 + 100 x 3,128 + 120 x 4,048 + 150 x 4,968 + 80 x 3,888= 1988,20kNm
2º sentido da carga


Resultante da carga R = 80 + 150 + 120 + 100 + 50 = 500kN ( não se altera)
X= 10,8 m; L= 20m
RX/L = 500 x 10,8/20= 270kN
1º teste, eixo 80kN
0 < 270 < 80 não OK!
2º teste, eixo 150kN
80 < 270 < 230 não OK!
3º teste, eixo 120kN
80+150=230< 270 < 80+150+120=350 OK! É o eixo crítico!

LINHA DE INFLUÊNCIA - EIXO CRÍTICO DE 120kN


MsMáx= 80 x 3,128 + 150 x 4,048 + 120 x 4,968 + 100 x 3,888 + 50 x 3,348= 2009,8 kNm
