200 mm
75 mm 50 mm
15 KN
25 KN
LISTA 2 – TENSÃO ADMISSÍVEL E FATOR DE SEGURANÇA
Disciplina: Resistência dos Materiais Aplicada à Construção Civil
Semestre: 5º
Prof.: Rodolfo Benedito da Silva
Referência: HIBBELER, R.C. Resistência dos Materiais, 7.º Ed. – São Paulo: Pearson
Prentice Hall, 2010.

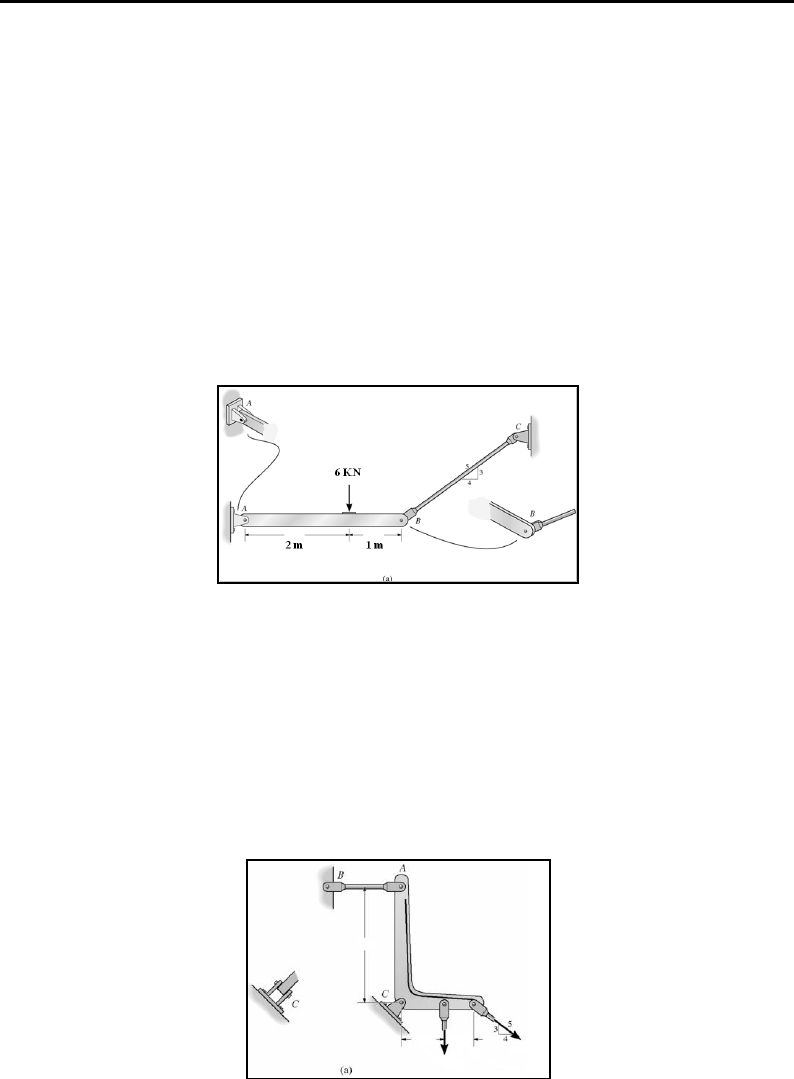

1) Os dois elementos estão interligados por pinos em B como mostra a figura a, que também
apresenta vistas de cima dos acoplamentos em A e B. Se a tensão admissível de cisalhamento
para os pinos for τadm = 90 MPa e a tensão de tração admissível para a haste CB for (σt)adm =
115 MPa, determine, com aproximação de 1 mm, o menor diâmetro dos pinos A e B e o
diâmetro da haste CB necessários para suportar a carga.








Resp.:
dA = 7 mm
dB = 10 mm
dBC = 9 mm

2) O braço de controle está submetido ao carregamento mostrado na figura. Determine, com
aproximação de 5 mm, o diâmetro exigido para o pino de aço em C se a tensão de ruptura po
cisalhamento para o aço for τrup = 140 Mpa e FS = 2,0. Observe na figura que o pino está
sujeito a cisalhamento duplo.









Resp.:
d = 20 mm

3) A junta está presa por dois parafusos. Determine o diâmetro exigido para os parafusos se a
tensão de ruptura por cisalhamento para os parafusos for τrup = 350 MPa. Use um fator de
segurança para cisalhamento FS = 2,5.











Resp.:
d = 13,05 mm

4) As hastes AB e CD são feitas de aço cuja tensão de ruptura por tração é σrup = 510 MPa.
Usando um fator de segurança FS = 1,75 para tração, determine o menor diâmetro das hastes
de modo que elas possam suportar a carga mostrada. Considere que a viga está acoplada por
pinos em A e C.









Resp.:
dAB = 6,02 mm
dCD = 5,41 mm


5) Determine a área da seção transversal exigida para o elemento BC e os diâmetros exigidos
para os pinos em A e B se a tensão normal admissível for σadm = 21 Mpa e a tensão de
cisalhamento for τadm = 28 Mpa.




6) Os dois cabos de aço AB e AC são usados para suportar a carga. Se ambos tiverem uma
tensão de tração admissível σadm = 200 MPa, determine o diâmetro exigido para cada cabo se a
carga aplicada for P = 5kN.











Resp.:
dAB = 5,26 mm
dAC= 5,48 mm

7) Se a tensão de apoio admissível para o material sob os apoios em A e B for (σa)adm = 2,8
MPa, determine os tamanhos das chapas de apoios quadradas A’ e B’ exigidos para suportar a
carga. Considere P = 7,5 kN. A dimensão das chapas deverá ter aproximação de 10 mm. As
reações nos apoios são verticais.









Resp.:
aA’ = 80 mm
aB’ = 120 mm

8) Se a tensão de apoio admissível para o material sob os apoios em A e B for (σa)adm = 2,8
MPa, determine os tamanhos das chapas de apoio quadradas A’ e B’exigidos para suportar a
carga. A dimensão das chapas deve ter aproximação de múltiplos de 10 mm. As reações de
apoio são verticais. Considere P = 7,5 kN.










Resp.:
aA’ = 90 mm
aB’ = 110 mm
