Prova, Equipamentos Estáticos (8).

Prévia do material em texto

Avaliação, nota 8.

1a Questão (Ref.: 202011005627)
Como se sabe, a inclusão de carbono na composição do material de tubos traz
benefícios e pode também incluir alguma não qualidade a ele. Assim, segundo a
ASTM e a API, há uma classificação, chamada de grau, quanto às faixas de carbono
presente, que são:


grau A, baixo carbono até 0,20% . Grau B, médio carbono até 0,25% . Grau C, alto
carbono até 0,35% .

grau A, baixo carbono até 0,25% . Grau B, médio carbono até 0,30% . Grau C, alto
carbono até 0,35% .

grau A, baixo carbono até 0,10% . Grau B, médio carbono até 0,20% . Grau C, alto
carbono até 0,25% .

grau A, baixo carbono até 0,20% . Grau B, médio carbono até 0,30% . Grau C, alto
carbono até 0,35% .

grau A, baixo carbono até 0,15% . Grau B, médio carbono até 0,25% . Grau C, alto
carbono até 0,35% .


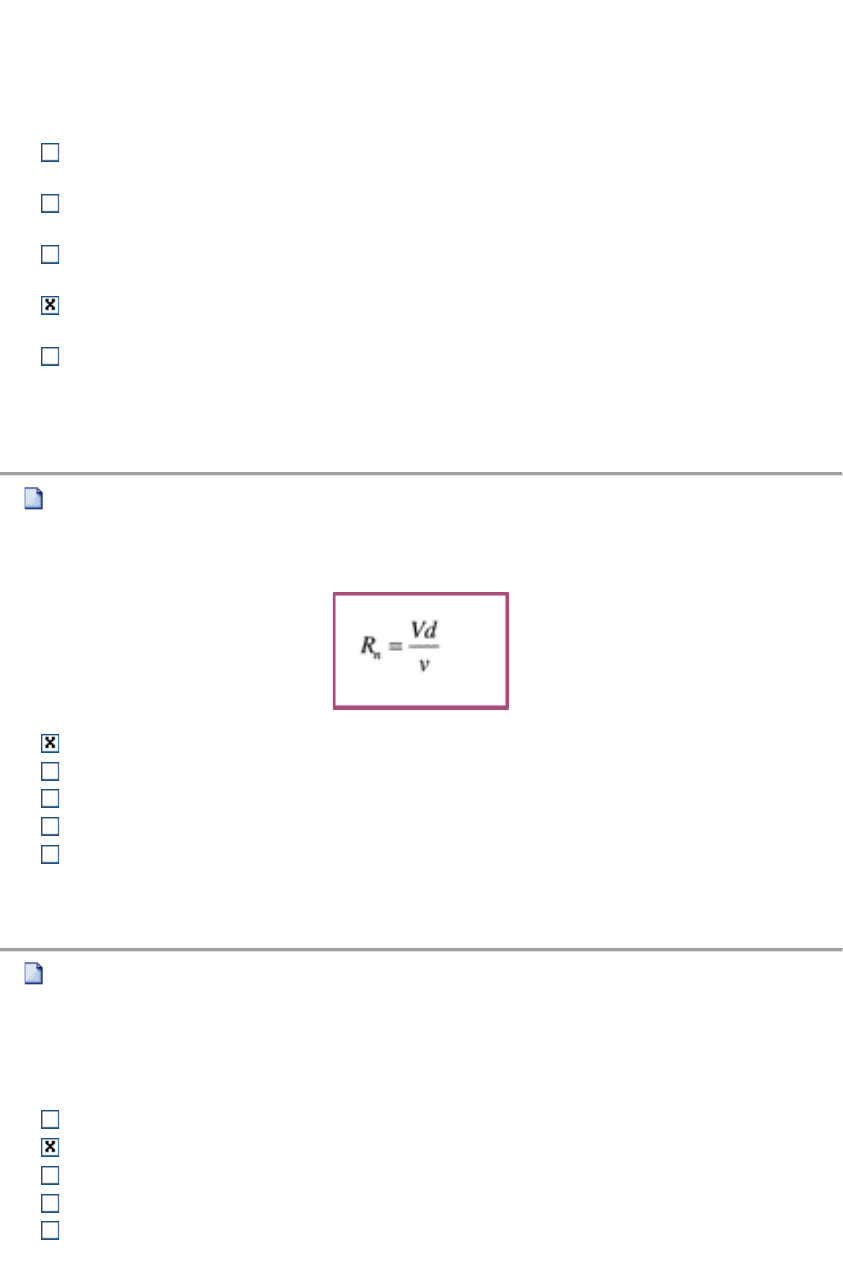

 2a Questão (Ref.: 202011005642)
O número de Reynolds é uma informação fundamental a se considerar no projeto de
tubulações. O número de Reynolds dado pela expressão abaixo, informa:



A característica de escoamento do fluido, se laminar ou turbulento.

O volume de fluido deslocado.

Se o material do tubo é adequado para o serviço considerado.

A capacidade da tubulação em escoar o fluido em operação.

O grau de rugosidade interna do tubo.


 3a Questão (Ref.: 202011011537)
Esses dispositivos podem ser compreendidos como equipamentos que eliminam
condensado das tubulações que são responsáveis por transportar vapor ou ar
comprimido. Existem, atualmente, uma série de tipos, como por exemplo: mecânico;
termostático; e termodinâmico. O texto se refere à qual dispositivo?


Espigão

Purgador

Flanges

Conexões

Válvula

javascript:alert('C%C3%B3digo da quest%C3%A3o: 7812595/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7818490/n/nStatus da quest%C3%A3o: Liberada para Uso.');

 4a Questão (Ref.: 202011011544)
O Filtro Y é um importante componente de tubulações e serve para separar e reter as
partículas sólidas de um determinado fluido. Trata-se de uma peça fundamental para
o bom funcionamento de uma série de sistemas. Serve para filtrar fluidos, que podem
ser gasosos ou líquidos, retendo e separando partículas sólidas dentro de um
sistema específico. Sobre este tipo de filtro, assinale a alternativa correta:


Promove a proteção de equipamentos como bombas e válvulas que podem sofrer
danos e falhas com a ausência de um bom filtro

Promove a exclusão do condensado formado na tubulação

Promove a separação entre vapor e condensado que pode provocar danos em
bombas

Filtros provisórios promovem a exclusão de vapor úmido e filtros permanentes
promovem a exclusão de vapor úmido

Promove a proteção de válvulas e purgadores que podem sobre danos e falhas
sem um bom filtro


 5a Questão (Ref.: 202011011539)
Um purgador de balde invertido é caracterizado como um recipiente que possui um
elemento de acionamento similar a um balde invertido. Assim, quando há
condensado, este balde invertido se eleva e permite a saída desse condensado que
acaba sendo "empurrado" pela pressão do vapor. Sobre este tipo de purgador
podemos afirmar que:


Se o balde invertido encher de ar, gases incondensáveis ou vapor, ele vai assumir
a posição fechada e irá bloquear a descarga

Filtros dentro do baldes, limpam os fluidos de impurezas

Um balde móvel abre e fecha de acordo com a variação de pressão dos fluidos ali
presentes

Devido à expansão dos gases dentro do balde, a saída é fechada e os líquidos
retidos na passagem

Operam de acordo com a diferença de temperatura entre o vapor e o condensado
de baixa temperatura


 6a Questão (Ref.: 202011014909)
Vasos de pressão são considerados um equipamento estático de alta periculosidade.
Os vasos de pressão devem obrigatoriamente ser submetidos a Teste Hidrostático
(TH). Também pode ocorrer uma inspeção de segurança extraordinária. Isso deve
ocorrer nas seguintes situações:


Quando o produto P.V for superior a 100

Quando permanecer inativo por mais de 12 (doze) meses, é necessária uma
inspeção extraordinária antes de ser recolocado em funcionamento

Quando ficar ativo por mais de 12 (doze) meses seguidos

Quando a pressão interna ficar, mesmo que por pouco tempo, maior do que 10
vezes a pressão atmosférica

Quando o vaso for submetido a uma pintura externa
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7818497/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7818492/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7821862/n/nStatus da quest%C3%A3o: Liberada para Uso.');


 7a Questão (Ref.: 202011014903)
A Tabela mostra a classificação dos vasos de pressão em categorias de acordo com
os grupos de potencial de risco e a classe de fluido contido, em função do produto
P.V (P pressão em MPa e V em m³). Sendo que a categoria I indica a mais crítica e a
categoria V a menos crítica. Considere que temos um fluido do tipo C (vapor de
água, gases asfixiantes simples ou ar comprimido). O volume do vaso é de 10 m³ e o
grupo de potencial de risco deve ser de no máximo III. Determine qual a pressão
máxima para este caso:



Pressão máxima 3 kPa

Pressão máxima 3 MPa

Pressão máxima 2,5 Pa

Pressão máxima 250 MPa

Pressão máxima 10 kPa


 8a Questão (Ref.: 202011066642)
Segundo a NR 13, Caldeiras da categoria B são aquelas cuja pressão de operação
seja superior a 60 kPa e inferior a 1.960 kPa, volume interno superior a 100 litros e o
produto entre a pressão de operação em kPa e o volume interno em m³ seja superior
a 6 (seis). Seguindo estas categorias, uma caldeira com pressão interna de 1 MPa e
volume interno de 3 m³ pertence à categoria B e por quê?


Não é da Categoria B: volume é inferior a 100 litros.

Não é da Categoria B: P.V = (1 kPa) x (3 m³) = 3. Produto P.V menor do que 6.

É da Categoria B: P.V = (1000 kPa) x (3 m³) = 3000. Produto P.V maior do que
6.

Não é da Categoria B: pressão não está entre 60 kPa e 1960 kPa.

É da Categoria B: P.V = (1 Pa) x (300 litros) = 300. Produto P.V maior do que 6.


 9a Questão (Ref.: 202011066624)
Existem sistemas que podem funcionar com um Controle Eletrônico ou Controle de
Boia. Para os Controles Eletrônicos existem diversos tipos de sensores utilizados.
Esse é um sistema de controle automático que é baseado na condutividade elétrica da
água. Três eletrodos são inseridos no sistema, dependendo se um, dois ou os três
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7821856/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7873595/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7873577/n/nStatus da quest%C3%A3o: Liberada para Uso.');
estiverem imersos em água, a corrente elétrica que circula por eles é diferente, devido
à condutividade elétrica da água, e isso, aciona ou cessa a alimentação da água.
Estamos nos referindo à qual controle?


Controle do fluxo de vapor.

Controle automático da água de alimentação.

Controle do alarme anti explosão.

Controle dos sopradores de fuligem.

Controle da fissão controlada.


 10a Questão (Ref.: 202011066544)
Esses gases combustíveis são encontrados na forma comprimida em rochas porosas
e xisto sob a terra, geralmente próximos a depósitos de óleo. São uma mistura de
hidrocarbonetos. Antes de serem distribuídos e utilizados, são processados para retirar
gases não combustíveis e hidrocarbonetos de maior massa molecular. Estamos nos
referindo à:


Enxofre.

Gás de síntese.

Gases naturais.

Hidrogênio.

Metano.

javascript:alert('C%C3%B3digo da quest%C3%A3o: 7873497/n/nStatus da quest%C3%A3o: Liberada para Uso.');
