QUESTIONÁRIO ENADE – DESENHO TÉCNICO – UNIFAVENI
QUESTÃO 04

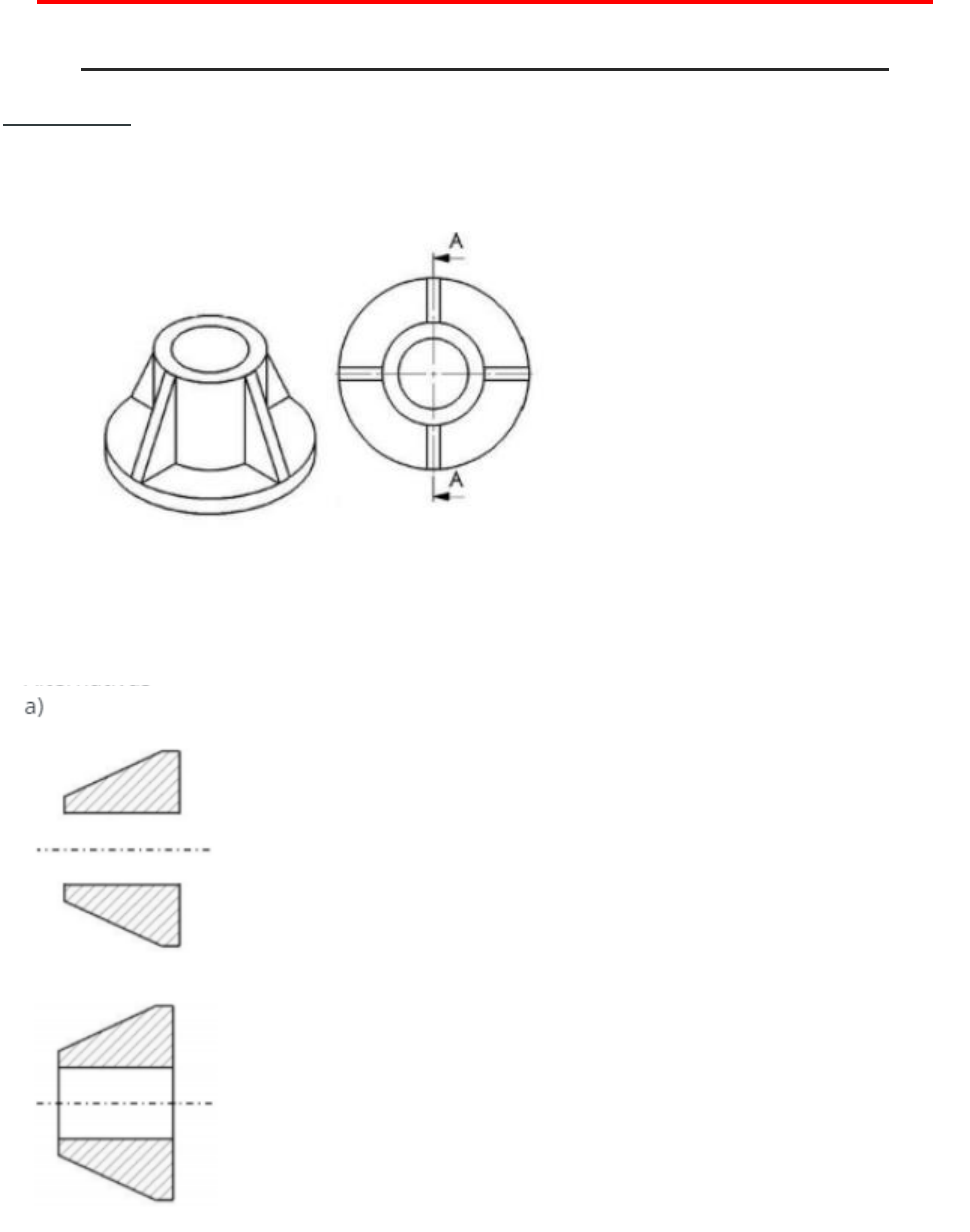

Considere as imagens abaixo que contêm a vista isométrica de uma peça mecânica e suas nervuras
(à esquerda) e a vista superior da mesma peça (à direita).


Assinale a alternativa que mostra a correta vista do Corte AA.
Alternativas:


b)
c)
d)
e)

a) A
b) B
c) ➔ C
d) D
e) E
