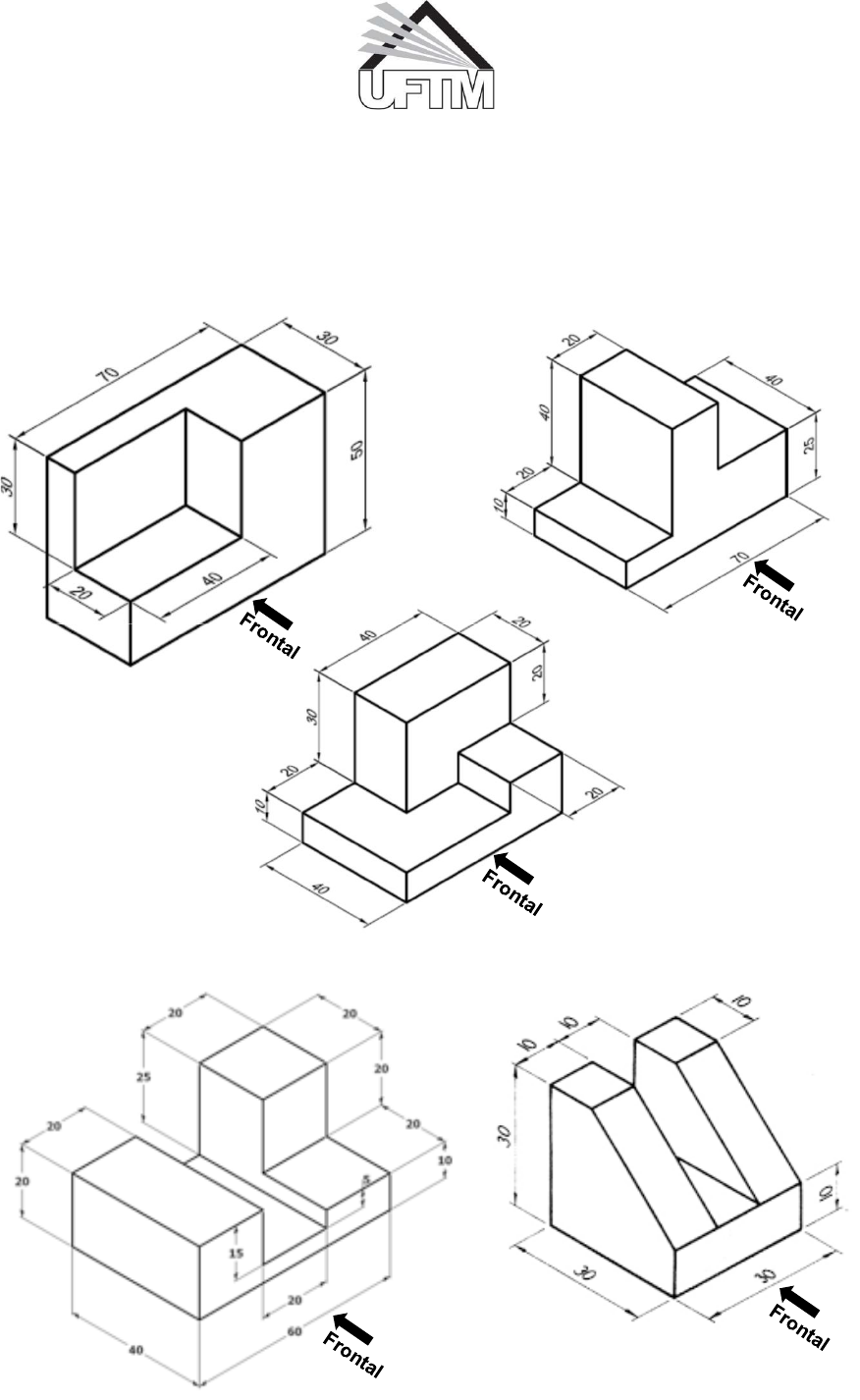

Exercícios Projeção Ortogonal Prof. Stênio de Sousa Venâncio Para os objetos apresentados abaixo construir, na plataforma CAD, a representação das vistas ortogonais preferenciais seguindo ao critério do 1º Diedro e centralizando na folha padrão da disciplina: (1) (2) (3) (5) (4) Exercícios Projeção Ortogonal Prof. Stênio de Sousa Venâncio (6) (7) (8) (10) (9) Exercícios Projeção Ortogonal Prof. Stênio de Sousa Venâncio (11) (12) (13) (15) (14)
