Geração e Distribuição de Energia Elétrica - sg
Data: / / 2024 .
Aluno (a):antonio.f.c.santos
Atividade Prática I
1. Enumere algumas características da rede de distribuição de energia do tipo compacta.
As redes de distribuição podem ter quatro configurações: rede de distribuição aérea convencional, rede distribuição aérea compacta, rede de distribuição a érea isolada e rede de distribuição subterrânea. A configuração compacta é uma rede aérea com condutores isolados e compactados com uso de espaçador, o qual dispõe os fios em formato losangular, impedindo o contato entre os cabos. Essa topologia ocupa menos espaço e tem uma isolação, há um menor número de interrupções no fornecimento de energia.

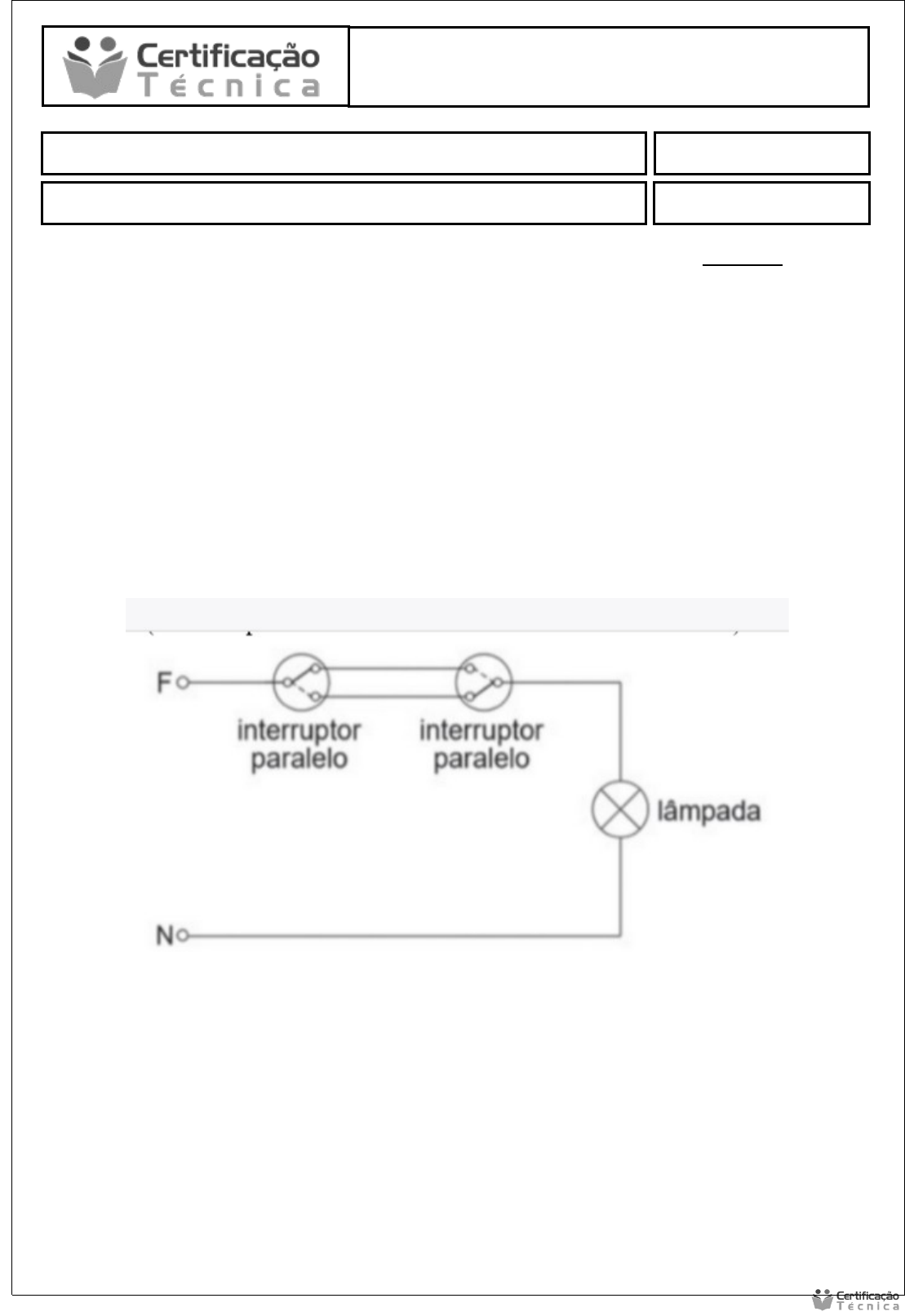

1. Desenhe abaixo um diagrama unifilar mostrando uma ligação threeway para lâmpadas de um corredor (os interruptores ficam um em cada extremidade do corredor).
2. Em uma residência, vivem cinco pessoas. Cada uma delas toma três banhos diários de quinze minutos, sendo a potência elétrica do chuveiro de 5500W. Determine o consumo de energia elétrica mensal em reais referente ao chuveiro (1 kWh = R$ 0,80 ; 1 mês = 30 dias).
Obs.: caso o cálculo não seja mostrado, sua resposta será desconsiderada.
5500 W/1000 = 5.5KW
Uma pessoa, banho de quinze minutos por dia:
5.5 x 15/60 = 1.375KWh
Cinco pessoas:
5 x 1.375 = 6.875 KWh de energia consumida pelo chuveiro por dia.
Um mês, 30 dias:
30 x 6.875 = 206.25 KWh por mês.
1 KWh = R$ 0.80:
0.80 x 206.25 = R$ 165,00
