1. A CORRENTE ELÉTRICA É FONTE DE CAMPO MAGNÉTICO
Em 1820, o dinamarquês Hans Christian Oersted (1777–1851),
professor de Física da Universidade de Copenhague, mostrou
experimentalmente que os fenômenos elétricos e os magnéticos
não eram tão independentes como se supunha até então. Oersted
descobriu que um fio percorrido por corrente elétrica, posto nas
proximidades de uma bússola, era capaz de provocar desvio na
agulha magnética. Estava comprovada, dessa maneira, a ligação
existente entre eletricidade e magnetismo.

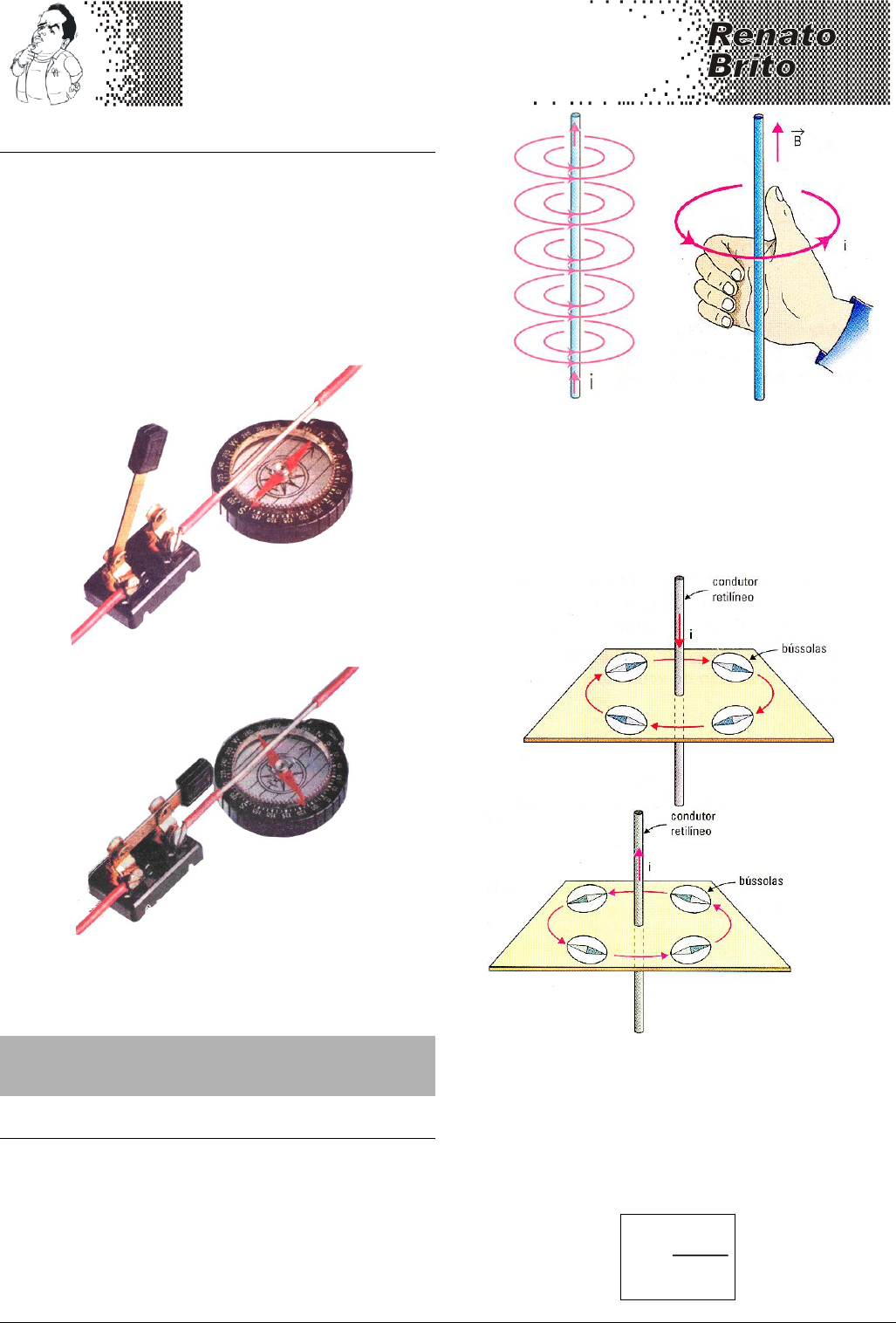

As fotos a seguir ilustram a experiência de Oersted:





A experiência descrita leva-nos a concluir que a corrente elétrica
acrescenta propriedades de campo ao espaço à sua volta. Esse
campo, capaz de atuar em agulhas imantadas, é,
necessariamente, magnético.

Cargas elétricas em movimento, ou seja, correntes elétricas,
criam um campo magnético na região do espaço que as circunda.


2. Campo gerado por corrente retilínea
As linhas de indução do campo magnético gerado por um condutor
retilíneo de comprimento infinito são circunferências dispostas em
planos perpendiculares ao condutor, com centros neste, cujos
sentidos são dados pela regra da mão direita envolvente. Para
aplicar essa regra, segura-se o fio com a mão direita, de modo que
o dedo polegar aponte no sentido da corrente elétrica i. Os outros
dedos darão, automaticamente, o sentido das linhas de indução.
Linhas de indução.


O vetor B é, em cada ponto. tangente à linha de indução e de mesmo sentido que
ela.

As figuras abaixo mostram bússolas se alinhando ao vetor
indução B gerado pela corrente elétrica no fio retilíneo. Como o
vetor B é tangente à linha de indução em cada ponto dessa linha,
a bússola também se posicionará dessa forma (tangenciando a
linha em cada ponto), apontando no mesmo sentido da linha de
indução B.


Na figura, temos um trecho de um condutor retilíneo de
comprimento infinito e representamos também uma das linhas de
indução do campo gerado por esse condutor. Qualquer ponto
dessa linha dista r do condutor.

A intensidade desse campo magnético B depende da intensidade
da corrente elétrica i que percorre o fio e da distância r entre
“o medidor de campo” e o fio. A expressão que calcula esse
campo é:
r2
i
B




(campo B gerado por uma corrente retilínea)
Capítulo 18
Campos magnéticos gerados
por correntes e létr icas

Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
148
A grandeza  denomina-se permeabilidade absoluta do meio em
que o campo magnético está se propagando No vácuo, por
exemplo, o seu valor (em unidades SI) é  = 4 x 10
7 T.m/A.

3 - Campo gerado por corrente circular (espira circular)
Conforme vimos anteriormente, uma corrente elétrica causa campo
magnético em torno de si. Uma corrente elétrica num fio retilíneo
produz um campo magnético ao seu redor cujas linhas de campo
lembram “pulseiras ao redor de um braço” ou “argolas envolvendo
a corrente elétrica.

Mas, e se dobrássemos esse fio para que ele assuma uma forma
circular, a chamada espira circular, como esse campo magnético
“de argolas” se comportaria ? Veja a figura a seguir:





Note que as linhas do campo magnético B parecem “pulseiras no
braço da corrente elétrica”. As linhas do campo magnético são
sempre curvas fechadas envolvendo a corrente elétrica i
“fonte desse campo”.

 elas são curvas fechadas que envolvem a corrente elétrica que
A intensidade desse campo magnético no centro de uma espira
circular de raio r, percorrida por uma corrente elétrica de
intensidade i, é dada ela expressão:


R2
i
B




(campo B gerado por uma corrente circular no centro da circunferência)





Sentido das linhas de campo: O sentido das linhas de indução
continua dado pela regra da mão direita envolvente. Observemos
que, no centro da espira, o vetor indução é perpendicular ao plano
definido por ela.



Um enrolamento condutor cilíndrico constituído de n espiras, onde
a espessura  é bem menor que o diâmetro 2R, denomina-se
bobina chata.

Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
149


Esse nome deve-se ao fato de que essas bobinas apresentam raio
R muito maior que sua espessura e, como sugere a figura acima.
O vetor indução magnética, no centro da bobina, tem módulo dado
por:

R2
in
B




(campo magnético no centro de uma bobina chata)


Pólos magnéticos da espira:
Recordemos que, externamente aos ímãs, as linhas de indução
orientam-se do pólo norte para o pólo sul. De maneira análoga,
podemos atribuir às espiras uma face norte e outra sul.

Em todos os casos, as linhas de indução vão, externamente,
do norte para o sul.


Para saber qual das faces da espira representa o seu pólo norte
magnético ou sul magnético, basta recordar que as linhas do
campo magnético B, fora do ímã, sempre “caminham no noooorte
para o suuul, que neeem os nordestinos da seca, à procura de
uma vida melhor”  ! A face da qual as linhas estão “saindo”
será o seu pólo norte N, e vice-versa.

A existência de pólos magnéticos numa espira pode ser facilmente
comprovada experimentalmente. Basta, para isso, dispor de um
pedaço de fio de cobre bem flexível, uma pilha de lanterna e um
bom ímã.


Fazendo a experiência, observamos que, se um pólo do ímã atrai
uma face da espira, o outro pólo repele essa mesma face.


O pólo norte do ímã atrai a face sul da espira.


O pólo sul do ímã repele a face sul da espira.

4 - Campo Magnético gerado por um solenóide
O solenóide é muito semelhante a uma bobina. Entretanto, ao
contrário da bobina chata, o solenóide poderia ser chamado de
bobina longa visto que o seu comprimento L deve ser bem maior
que o seu raio R.
Veja, a seguir, a representação das linhas de indução do campo
magnético gerado por essa bobina longa:


Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
150
Observemos que, no interior do solenóide, em pontos não muito
próximos do fio condutor ou das extremidades, as linhas de
indução são praticamente retas paralelas eqüiespaçadas. Isso
significa que nesses locais o campo magnético é praticamente
uniforme.


Linhas de indução do campo magnético de um solenóide, obtidas com limalha de
ferro.

Consideremos um solenóide retilíneo compacto, onde as espiras
encontram-se encostadas (evidentemente, o fio utilizado deve
apresentar isolação). Se o comprimento  do solenóide for pelo
menos quatro vezes maior que seu diâmetro, o campo magnético
em seu interior será sensivelmente uniforme, variando apenas em
pontos bem próximos do fio condutor ou das extremidades.

Seja n o número total de espiras e  a permeabilidade absoluta
do meio que preenche o interior do solenóide.
O módulo do vetor indução na região interna de campo uniforme é
calculado através da famosa expressão “B u n i L !!!!” a seguir :


in.
B


(campo uniforme B no interior de um solenóide)

O quociente

n
 é o número de espiras por unidade de
comprimento do solenóide.

5 - Influência da permeabilidade  magnética do meio
 Para os materiais não-ferromagnéticos, ou seja, para a grande
maioria dos materiais, temos  material  vácuo .
Em outras palavras, materiais como água, papel, madeira, vidro,
chocolate, pano, “são vistos pelo campo magnético como se
fossem vácuo”.
Com relação aos materiais ferromagnéticos, porém, a situação
é muito diferente. Suas permeabilidades são muito maiores,
podendo chegar a 5 000vezes maior que a do vácuo (no ferro), a
100.000 que a do vácuo (numa liga metálica chamada permalloy)
e a 1.000.000 vezes maior que a do vácuo ( numa liga metálica
chamada supermalloy).
Por isso, se o interior de um solenóide for preenchido com um
bastão ferromagnético, a indução magnética B em seu interior se
tornará muito maior do que se existisse, nesse local, outro material.


Campo magnético B de “pequena intensidade” ,
quando o meio que preenche o interior do solenóide é
vácuo.



Campo magnético B de “grande intensidade” , quando o meio que
preenche o interior do solenóide é ferro. A densidade de linhas ( No
de linhas de campo por metro quadrado) revela o fato do campo ser
mais intenso que antes)


Mais uma vez, nas regiões externas, as linhas de indução
orientam-se, como sempre, do pólo norte para o pólo sul.
Observemos, ainda, que, nessas regiões, existe grande
semelhança entre as linhas de indução do campo do solenóide e
as do imã em forma de barra reta.

6 - Força Magnetica Sobre Correntes Eletricas
Consideremos um fio retilíneo, de comprimento L, percorrido por
uma corrente i, colocado em um campo magnético em uma direção
perpendicular ao vetor B, como mostra a figura 1. Sabemos que a
corrente elétrica no fio pode ser considerada, para todos os
efeitos, como sendo constituída por cargas positivas em
movimento. Então, o campo magnético B atuará sobre estas
cargas móveis, exercendo em cada uma a pequena força f.
Usando a regra da mão direita, você poderá encontrar facilmente o
sentido de f. Aplicando esta regra à situação mostrada na figura 1,
você verificará que a força que atua em cada carga móvel da
corrente tem o sentido ali indicado.


Figura 1 - fio conduzindo corrente elétrica colocado em um campo magnético.


Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
151
Como conseqüência desta ação do campo magnético sobre as
cargas que constituem a corrente, atuará sobre o condutor uma
força F que nada mais é do que a resultante das forças f. Observe
a força F também indicada na figura 1.

A figura 2 apresenta uma experiência muito simples que ilustra a
existência desta força magnética sobre o condutor: um fio metálico
CD, suspenso entre os pólos de um ímã, ao ser percorrido por uma
corrente, é deslocado lateralmente pela força magnética F.
Observe que o sentido desta força pode ser determinado pela
regra da mão direita, como está indicado na figura 2 (o dedo
polegar – dedão - deve apontar no sentido da corrente
convencional, isto é, no sentido do movimento das cargas
positivas).
Figura 2 - A regra da mão direita pode ser utilizada para determinar o sentido da
força que atua sobre um fio que conduz uma corrente elétrica, colocado em um
campo magnético.

Entenda o raciocínio passo a passo:
1) Seja i a corrente elétrica que se move através desse fio.
2) A carga Q que atravessa uma secção transversal desse fio,
num intervalo de tempo t vale Q = i.t.
3) Nesse intervalo de tempo t, essa carga que se move com
velocidade v se estenderá através de um comprimento L tal
que L = v.t.
4) Qual a força magnética que atuará sobre esse comprimento L
de fio que contém uma carga total Q em seu interior, se
movendo com velocidade v ?

F = B.Q.v.sen = 

 sen.
t
L
).t.i.(B = B.i.L.sen

Portanto concluímos que:
Se um fio retilíneo, de comprimento L, percorrido por uma corrente
i, for colocado em um campo magnético uniforme B, sobre este fio
atuará uma força magnética F dada por:
F = B . i . L . sen
onde  é o ângulo formado entre o fio condutor e o vetor B (veja
figura a seguir) . A força F é perpendicular ao fio e o seu sentido
pode ser determinado pela regra da mão direita para cargas
positvas, trocando-se q por i.

Orientação da força magnética FM que age sobre uma corrente i imersa
num campo magnético B.


7 - Aplicações de forças magnéticas agindo sobre correntes
elétricas:
A força que atua em um condutor percorrido por uma corrente,
colocado em um campo magnético, é usada para fazer funcionar
uma grande variedade de dispositivos elétricos, como
galvanômetros (usado em instrumentos de medidas elétricas,
como voltímetros e amperímetros), motores elétricos etc.

Aplicação 1 – galvanômetros
Observando o sentido da corrente i através da espira e o campo
magnético do ímã orientado de N para S, a regra da mão direita
mostra que o trecho CD da espira receberá uma força magnética
para cima, ao passo que EG receberá uma força magnética para
baixo.


Figura 3 – uma espira percorrida por uma corrente elétrica i, colocada em um
campo magnético tende a girar.

Esse binário de forças faz a espirar tentar a girar no sentido
horário. Adaptando uma mola de torção a essa espira, e enrolando
essa espira num núcleo de ferro (para aumentar a sensibilidade),
obtemos um dispositivo chamado galvanômetro, usado numa
ampla variedade de medidores elétricos, como voltímetros e
amperímetros.
