Lista de Circuitos Elétricos

Prof. Edu Lessi - Física 2
1

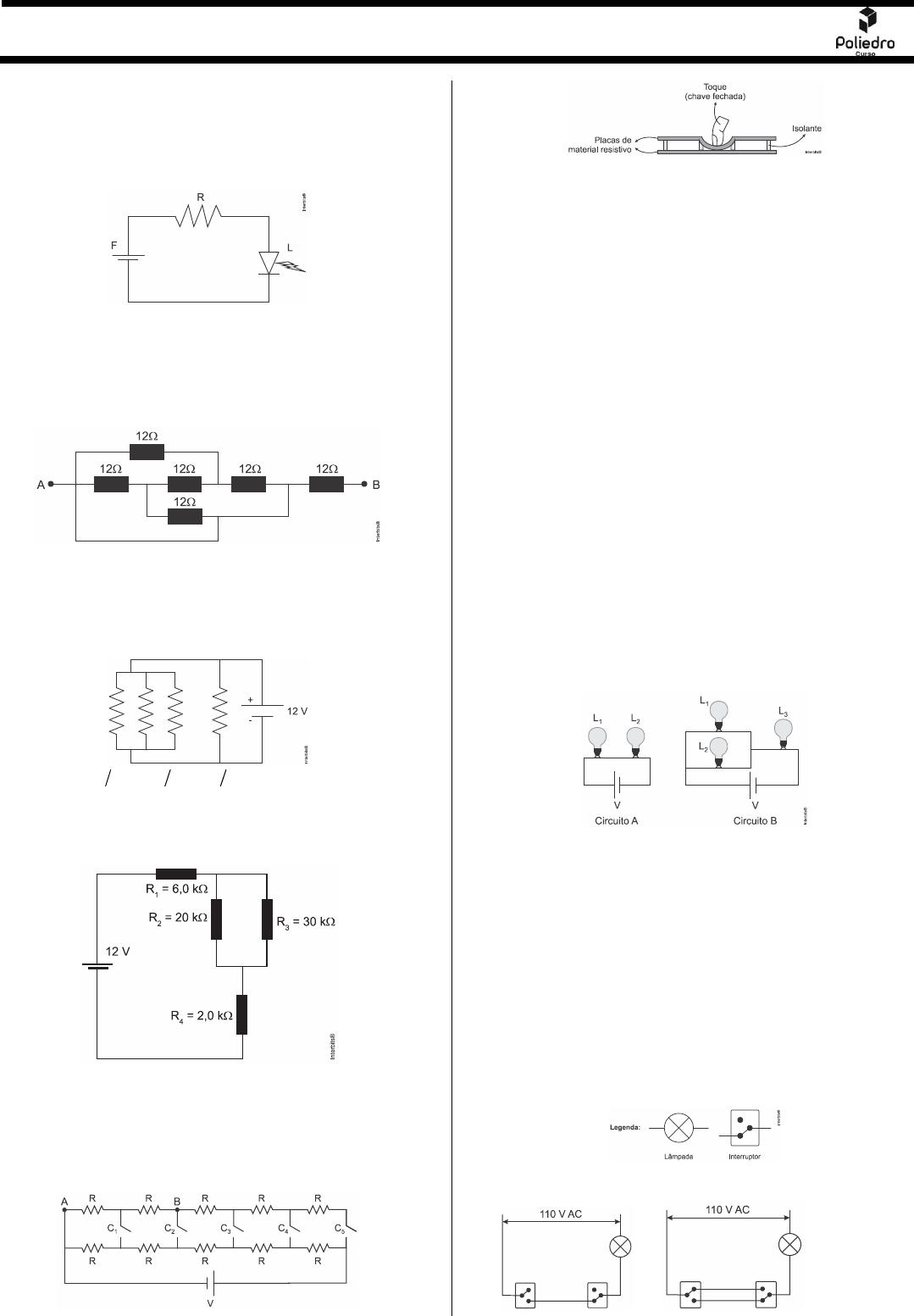

1. (Fuvest 2018) Atualmente são usados LEDs (Light Emitting Diode)
na iluminação doméstica. LEDs são dispositivos semicondutores que
conduzem a corrente elétrica apenas em um sentido. Na figura, há
um circuito de alimentação de um LED (L) de 8 W, que opera com
4 V, sendo alimentado por uma fonte (F) de 6 V.

O valor da resistência do resistor (R), em , necessário para que
o LED opere com seus valores nominais é, aproximadamente,
a) 1,0. b) 2,0. c) 3,0. d) 4,0. e) 5,0.

2. (Pucsp 2018) Determine, em ohm, o valor da resistência do resistor
equivalente da associação abaixo:

a) 0 b) 12 c) 24 d) 36

3. (Pucrj 2017) Quatro resistores idênticos, de resistência R, estão
ligados a uma bateria de 12 V. Pela bateria, flui uma corrente
I 12 mA. A resistência R de cada resistor, em k , é

a) 4 b) 1 c) 3 4 d) 5 3 e) 1 4

4. (Pucrj 2017) Considere o circuito da figura abaixo em que as
resistências são dadas em k e a bateria é considerada ideal com
uma força eletromotriz de 12 Volts.

a) Qual é a diferença de potencial no resistor 2R ?
b) Qual é a potência dissipada pelo circuito?
c) A resistência 3R agora é retirada do circuito e substituída por um
fio sem resistência. Qual é a nova corrente que passa por 1R ?

5. (Fuvest 2017)


Telas sensíveis ao toque são utilizadas em diversos dispositivos.
Certos tipos de tela são constituídos, essencialmente, por duas
camadas de material resistivo, separadas por espaçadores isolantes.
Uma leve pressão com o dedo, em algum ponto da tela, coloca as
placas em contato nesse ponto, alterando o circuito elétrico do
dispositivo. As figuras mostram um esquema elétrico do circuito
equivalente à tela e uma ilustração da mesma. Um toque na tela
corresponde ao fechamento de uma das chaves nC , alterando a
resistência equivalente do circuito.
A bateria fornece uma tensão V 6 V e cada resistor tem 0,5 kΩ
de resistência. Determine, para a situação em que apenas a chave
2C está fechada, o valor da
a) resistência equivalente ER do circuito;
b) tensão ABV entre os pontos A e B;
c) corrente i através da chave fechada 2C ;
d) potência P dissipada no circuito.
Note e adote:
Ignore a resistência interna da bateria e dos fios de ligação.

6. (Ufjf-pism 3 2017) Em uma aula de Física, o professor apresenta
para seus alunos três lâmpadas com as seguintes especificações:
1L : 20 W 120 V, 2L : 40 W 120 V e
3L :15 W 120 V. Em seguida faz duas ligações com as
lâmpadas, montando os circuitos A e B, como mostram as figuras
abaixo.

Com base nas informações, responda as seguintes questões:
a) Calcule a resistência equivalente de cada circuito.
b) Qual lâmpada terá o maior brilho em cada circuito? Justifique sua
resposta.
c) Alimentando os circuitos com V 120 V, qual a corrente em
cada um dos circuitos no caso de a lâmpada 1L se queimar?
Justifique sua resposta.

7. (Enem (Libras) 2017) Durante a reforma de sua residência, um
casal decidiu que seria prático poder acender a luz do quarto
acionando um interruptor ao lado da porta e apagá-la com outro
interruptor próximo à cama. Um eletrotécnico explicou que esse
sistema usado para controlar uma lâmpada a partir de dois pontos é
conhecido como circuito de interruptores paralelos.

Como deve ser feita a montagem do circuito da lâmpada no quarto
desse casal?
a) b)

 2
c) d)
e)

8. (Unesp 2017) O circuito representado é constituído por quatro
resistores ôhmicos, um gerador ideal, uma chave Ch de resistência
elétrica desprezível e duas lâmpadas idênticas, 1L e 2L , que
apresentam valores nominais de tensão e potência iguais a 40 V e
80 W cada. A chave pode ser ligada no ponto A ou no ponto B,
fazendo funcionar apenas uma parte do circuito de cada vez.

Considerando desprezíveis as resistências elétricas dos fios de
ligação e de todas as conexões utilizadas, calcule as potências
dissipadas pelas lâmpadas 1L e 2L , quando a chave é ligada no
ponto A. Em seguida, calcule as potências dissipadas pelas
lâmpadas 1L e 2L , quando a chave é ligada no ponto B.

9. (Fmp 2017) Numa instalação elétrica de um escritório, são
colocadas 3 lâmpadas idênticas em paralelo conectadas a uma fonte
de tensão.

Se uma das lâmpadas queimar, o que acontecerá com a corrente nas
outras lâmpadas?
a) Aumentará por um fator 1,5. b) Aumentará por um fator 2.
c) Diminuirá por um fator 1,5. d) Diminuirá por um fator 2.
e) Permanecerá a mesma.

10. (Famerp 2017) A figura representa o esquema de ligação dos
faróis de um automóvel à bateria do veículo. O circuito é constituído
por: duas lâmpadas de 12 V 60 W cada uma; uma chave de
acionamento e um fusível de proteção, ambos de resistências
desprezíveis; e fios de ligação e conectores, também ideais.


Se os dois faróis estiverem acesos, das opções indicadas nas
alternativas, aquela que corresponde à menor amperagem do fusível
capaz de proteger esse circuito é
a) 15 A. b) 12 A. c) 6 A. d) 4 A. e) 9 A.

11. (G1 - ifsul 2017) A imagem abaixo ilustra a associação de
resistores em um circuito misto.

Considerando que todos os resistores possuem a mesma resistência
elétrica R, a resistência equivalente da associação é igual a
a) R b) 4R c) 3R 5 d) 4R 3

12. (Enem 2017) Fusível é um dispositivo de proteção contra
sobrecorrente em circuitos. Quando a corrente que passa por esse
componente elétrico é maior que sua máxima corrente nominal, o
fusível queima. Dessa forma, evita que a corrente elevada danifique
os aparelhos do circuito. Suponha que o circuito elétrico mostrado
seja alimentado por uma fonte de tensão U e que o fusível suporte
uma corrente nominal de 500 mA.

Qual é o máximo valor da tensão U para que o fusível não queime?
a) 20 V b) 40 V c) 60 V d) 120 V e) 185 V

13. (Uerj 2017) Durante uma aula de eletricidade, um professor
analisou um circuito elétrico composto por uma bateria, de tensão
constante U igual a 12 V, e quatro resistores idênticos R de
10 , conforme indicado no esquema.

Determine, em ampères, a corrente elétrica que se estabelece na
bateria.

14. (Famerp 2017) Uma lâmpada incandescente, de especificações
técnicas 40 V 25 W estabelecidas pelo fabricante, queima se for
submetida a tensões acima da especificada. Conforme a figura, essa
lâmpada será instalada em um soquete ligado em série com o resistor
R e com outros resistores que serão conectados entre os pontos A
e B, formando um circuito que será submetido a uma diferença de
potencial de 100 V.

Considerando que os fios e as conexões utilizados nesse circuito

 3
tenham resistências desprezíveis:
a) determine a quantidade de carga elétrica, em coulombs, que
atravessará a lâmpada se ela permanecer acesa, de acordo com
suas especificações, durante 20 minutos.
b) indique o número máximo de resistores iguais, de 320  cada
um, que podem ser ligados em paralelo entre A e B, sem que a
lâmpada queime.

15. (Pucrs 2017) Na figura abaixo, estão representadas quatro
lâmpadas idênticas associadas por fios condutores ideais a uma
bateria ideal B. Uma chave interruptora C e três amperímetros
ideais também fazem parte do circuito. Na figura, a chave interruptora
está inicialmente fechada, e os amperímetros 1 2A , A e 3A medem
intensidades de correntes elétricas, respectivamente, iguais a 1 2i , i e
3i .

Quando a chave interruptora C é aberta, as leituras indicadas por
1 2A , A e 3A passam a ser, respectivamente,
a) menor que 1i , menor que 2i e igual a 3i .
b) menor que 1i , igual a 2i e igual a 3i .
c) igual a 1i , maior que 2i e maior que3i .
d) igual a 1i , igual a 2i e menor que 3i .
e) maior que 1i , maior que 2i e maior que 3i .

16. (Imed 2016) O circuito elétrico representado abaixo é composto
por fios e bateria ideais:

Com base nas informações, qual o valor da resistência R indicada?
a) 5 .Ω b) 6 .Ω c) 7 .Ω d) 8 .Ω e) 9 .Ω

17. (Fuvest 2016) O arranjo experimental representado na figura é
formado por uma fonte de tensão F, um amperímetro A, um
voltímetro V, três resistores, 1 2R , R e 3R , de resistências iguais,
e fios de ligação.

Quando o amperímetro mede uma corrente de 2 A, e o voltímetro,
uma tensão de 6 V, a potência dissipada em 2R é igual a
Note e adote:
- A resistência interna do voltímetro é muito maior que a dos resistores
(voltímetro ideal).
- As resistências dos fios de ligação devem ser ignoradas.
a) 4 W b) 6 W c) 12 W d) 18 W e) 24 W

18. (Ufjf-pism 3 2016) Durante uma aula de projetos elétricos, o
professor pediu que os alunos construíssem um circuito elétrico como
mostrado abaixo. Os resistores 1R , 2R , 3R e 4R têm resistências
iguais a 2,0 , 4,0 , 5,0  e 7,0 , respectivamente. O
circuito é alimentado por uma bateria de 6,0 V com resistência
interna desprezível.

a) Qual a corrente total que atravessa esse circuito? Justifique sua
resposta.
b) Qual a diferença de potencial entre as extremidades do resistor
3R ? Justifique sua resposta.

19. (Unesp 2016) Três lâmpadas idênticas 1 2 3(L , L e L ), de
resistências elétricas constantes e valores nominais de tensão e
potência iguais a 12 V e 6 W, compõem um circuito conectado a
uma bateria de 12 V. Devido à forma como foram ligadas, as
lâmpadas 2L e 3L não brilham com a potência para a qual foram
projetadas.

Considerando desprezíveis as resistências elétricas das conexões e
dos fios de ligação utilizados nessa montagem, calcule a resistência
equivalente, em ohms, do circuito formado pelas três lâmpadas e a
potência dissipada, em watts, pela lâmpada 2L .

20. (Uerj 2014) Cinco resistores de mesma resistência R estão
conectados à bateria ideal E de um automóvel, conforme mostra o
esquema:

Inicialmente, a bateria fornece ao circuito uma potência PI. Ao
estabelecer um curto-circuito entre os pontos M e N, a potência
fornecida é igual a PF.
A razão F
I
P
P
 é dada por:
a)
7
9
 b)
14
15
 c) 1 d)
7
6


21. (Pucsp 2012) O resistor RB dissipa uma potência de 12 W. Nesse
caso, a potência dissipada pelo resistor RD vale

 4

a) 0,75 W b) 3 W c) 6 W d) 18 W e) 24 W

22. (Fuvest 2013) No circuito da figura abaixo, a diferença de
potencial, em módulo, entre os pontos A e B é de

a) 5 V. b) 4 V. c) 3 V. d) 1 V. e) 0 V.

23. (Esc. Naval 2014) Observe a figura a seguir.

No circuito representado acima, as correntes GI e OI assumem os
valores indicados (zero e 1A, respectivamente) quando a resistência
variável 3R é ajustada em um valor tal que
3 2 1R R 2R ohms.  Sendo assim, quanto vale a soma,
1 2 3 4R R R R ,   dos valores dos quatro resistores, em
ohms?
a) 9 b) 8 c) 4 d) 3 e) 2

24. (Unesp 2014) Para compor a decoração de um ambiente, duas
lâmpadas idênticas, L1 e L2, com valores nominais (100 V – 100 W),
devem ser ligadas em paralelo a uma fonte de tensão constante de
200 V. Deseja-se que L1 brilhe com uma potência de 100 W e que L2
brilhe com uma potência de 64 W.

Para que as lâmpadas não queimem, dois resistores ôhmicos, R1 e
R2, com valores convenientes, são ligados em série com as
respectivas lâmpadas, conforme o esquema representado na figura.
Considerando todos os fios utilizados na ligação como ideais e que
as lâmpadas estejam acesas e brilhando com as potências
desejadas, é correto afirmar que os valores das resistências de R1 e
R2, em ohms, são, respectivamente, iguais a:
a) 200 e 100. b) 200 e 150. c) 100 e 150.
d) 100 e 300. e) 100 e 200.

GABARITO:
Resposta da questão 1: [A]

Resposta da questão 2: [B]

Resposta da questão 3: [A]

Resposta da questão 4:
a) 2V 7,2 V b) P 7,2 mW c) ti 1,5 mA

Resposta da questão 5:
a) ER 2 k .Ω b) ABV 1,5 V
c) i 1,5 mA d) P 18 mW

Resposta da questão 6:
a) AR 1.080 Ω BR 1.200Ω
b) Circuito A: 1L brilha mais que 2L .
Circuito B: 3L brilha mais que 1L e 2L .
c) Ai 0 Bi 0,91A

Resposta da questão 7: [B]

Resposta da questão 8:
- Chave em A. 1AP 0 2AP 12,8 W
- Chave em B. 2BP 0 1BP 80 W

Resposta da questão 9: [E]

Resposta da questão 10: [B]

Resposta da questão 11: [C]

Resposta da questão 12: [D]

Resposta da questão 13: i 3 A

Resposta da questão 14:a) Q 750 C b) máxn 4 resistores

Resposta da questão 15: [B]

Resposta da questão 16: [C]

Resposta da questão 17: [A]

Resposta da questão 18:a) I 5 A b) 3U 2,5 V

Resposta da questão 19: R 16Ω 2P 1,5 W

Resposta da questão 20: [D]

Resposta da questão 21: [C]

Resposta da questão 22: [B]

Resposta da questão 23: [A]

Resposta da questão 24: [C]
