VOLUME 3 | Ciências da natureza e suas tecnologias
109
Energia Potencial e
Potencial Elétrico
FÍSICA 3 Aulas: 27 e 28
Competência(s):
5 e 6
Habilidade(s): 17 e 21
Energia potencial elétrica
Em um campo elétrico conservativo, o trabalho reali-
zado para mover uma carga de prova é independente da
trajetória que a carga percorre. Em vez disso, o trabalho
depende apenas da posição inicial e final da carga. Con-

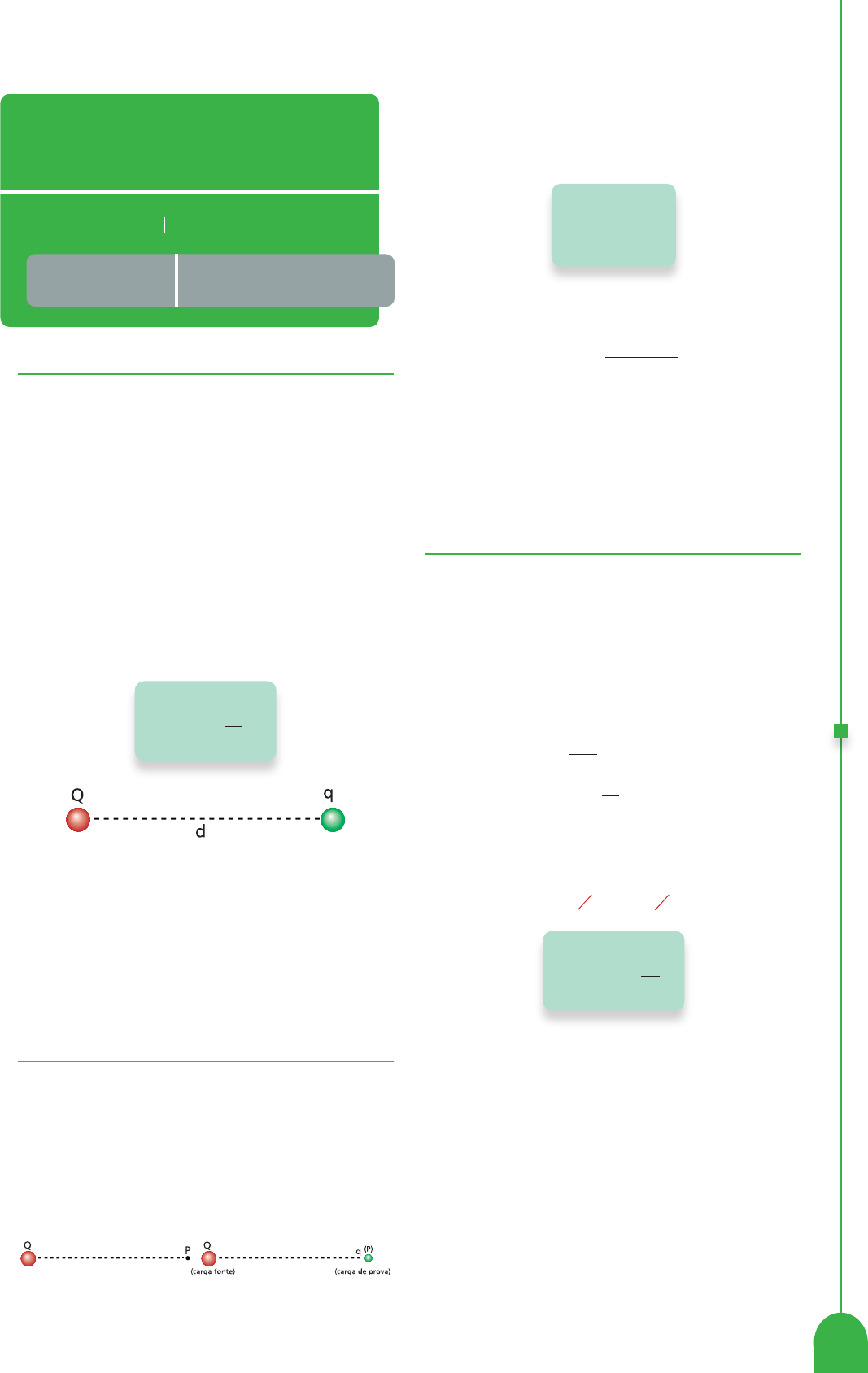

sidere um sistema composto por uma carga pontual Q
(carga fonte) e uma carga de prova q, separadas por uma
distância d. A energia potencial elétrica desse sistema é
proporcional ao produto das cargas que estão sendo rela-
cionadas e inversamente proporcional à distância d entre
essas mesmas cargas. Considerando que a energia poten-
cial é zero no infinito, no referencial adotado, a energia
potencial vale:
E k d
Q .qpot 0=
Nesse sistema composto por somente uma carga fon-
te (Q), a equação acima relaciona a energia potencial da
carga de prova q em relação à carga Q.
No SI, assim como os tipos de energia estudados em
Mecânica (Física 1), a energia potencial elétrica terá como
unidade de medida o Joule (J).
Potencial elétrico
Nas aulas anteriores, vimos que uma carga elétrica
isolada Q (chamada de carga fonte) gera um campo elétri-
co à sua volta. Considere um ponto fixo P, próximo à car-
ga Q, como representado nas figuras a seguir. Considere
também que uma carga de prova q seja trazida do infinito
até o ponto P.
Sendo a energia potencial da carga de pro-
va chamada Epot, o potencial elétrico V associa-
do ao ponto P é a grandeza escalar dada por:
V q
Epot=
A unidade de potencial elétrico no SI é o volt, homena-
gem ao pesquisador italiano Alessandro Volta (1745-1827):
1 volt = 1 coulomb
1 joule
É comum a grandeza potencial ser simbolizada pela
letra V. Atente-se para não confundir com a respectiva uni-
dade, o volt, também simbolizado por V.
Potencial elétrico gerado por
uma carga elétrica pontual
Considere o sistema de cargas formado por uma carga
fonte Q e uma carga de teste q, que estão separadas por
uma distância d, como mostrado na figura abaixo. A ener-
gia potencial elétrica da carga de teste q é expressa pela
junção das duas expressões vistas nessa aula
O potencial elétrico no ponto P, pela definição, é dado
por:
V q
E E V.q
E K d
Q .q
pot
pot
pot 0
"= =
=
Igualando o termo da energia potencial das duas
equações, temos:
V ∙ q = K0 ∙
Q
d
 ∙ q
V K . d
Q
0=
A equação representa o potencial elétrico gerado pela
carga fonte no ponto P, que está localizado a uma dis-
tância d da carga fonte. É importante notar que a carga
de teste q foi eliminada da equação e, portanto, pode-se
inferir que a presença de uma carga de prova não influen-
cia no potencial elétrico calculado. Quando o ponto P está
localizado no infinito, a distância d se torna infinita e, por-
tanto, o potencial elétrico é igual a zero.
É importante ressaltar que:
• O potencial elétrico é definido para um ponto P próximo a
uma carga elétrica (carga fonte Q).
Física
110
• O potencial elétrico é uma grandeza escalar e pode ser
positivo ou negativo, conforme o sinal da carga fonte Q
Comparações entre o campo
elétrico e o potencial elétrico
• O campo elétrico está relacionado à força elétrica, en-
quanto o potencial elétrico está relacionado à energia
potencial elétrica.
• Ambos são gerados por uma carga fonte Q e são aplica-
dos em um ponto P, que está localizado a uma distância
d da carga fonte.
• O potencial elétrico em P é uma grandeza escalar, en-
quanto o campo elétrico é uma grandeza vetorial, ou seja,
tem magnitude, direção e sentido.
• O potencial elétrico depende do sinal da carga geradora
(podendo ser positiva ou negativa), enquanto o campo
elétrico depende apenas do módulo dessa carga.
• O potencial elétrico varia inversamente com a distância,
enquanto o módulo do campo elétrico varia inversamente
com o quadrado da distância.
Potencial elétrico de
diversas cargas elétricas
É importante entender como calcular o potencial elé-
trico resultante em uma região do espaço que contém
múltiplas cargas elétricas. Suponha que exista um con-
junto de n partículas eletrizadas com cargas elétricas Q1,
Q2, ..., Qn em uma determinada região do espaço. Juntas,
essas cargas geram um campo elétrico na região. Agora,
imagine que um ponto P esteja localizado próximo a essas
partículas. Para calcular o potencial elétrico resultante nes-
se ponto, siga o seguinte procedimento:
A distância d pode variar e corresponde à distância de
cada uma das cargas elétricas até o ponto P. Como o po-
tencial elétrico é uma grandeza escalar, o potencial resul-
tante no ponto P é “cumulativo”. Isso significa que ele é
dado pela soma dos potenciais elétricos de cada uma das
cargas que geram o campo elétrico na região. Portanto,
para calcular o potencial elétrico resultante Vres, é necessá-
rio somar todos os potenciais elétricos obtidos através do
cálculo anterior.
Vres = V1 + V2 + ... + Vn
Equipotenciais
As linhas ou superfícies imaginárias que possuem o
mesmo potencial elétrico são chamadas de equipotenciais.
Em geral, a representação do campo elétrico é feita atra-
vés de um conjunto de superfícies equipotenciais.
conjunTo de superFícies equipoTenciais
Uma superfície equipotencial costuma ser complexa,
mas para facilitar a visualização, é comum apresentar ape-
nas a intersecção dessa superfície com o plano da folha, o
que resulta nas linhas equipotenciais. No caso de uma car-
ga puntiforme, as equipotenciais são superfícies esféricas
concêntricas, e a intersecção com o plano da folha resulta
em círculos concêntricos.
A figura a seguir mostra as equipotenciais em torno
de uma carga elétrica pontual Q. Os pontos A, B e C estão
na mesma equipotencial, o que significa que seus poten-
ciais elétricos são iguais.
VA = VB = VC = +10 V
Nas figuras a seguir, é possível identificar dois casos
particulares. O campo elétrico é gerado por duas cargas
VOLUME 3 | Ciências da natureza e suas tecnologias
111
elétricas do mesmo módulo. Em ambas as figuras, conven-
ciona-se que:
• linhas cheias são linhas de força;
• linhas tracejadas são linhas equipotenciais.

Gráfico do potencial elétrico
A expressão para o potencial elétrico de carga puntifor-
me, tratada como sendo uma função da distância, V = V (d),
tem-se:
V(d) = K0. d
Q
Assim, o traço da função num gráfico Vxd, apresentará
duas formas diferentes:
• Carga positiva (Q > 0): o gráfico do potencial em fun-
ção da distância à partícula é da seguinte forma:
É possível perceber que, quanto mais próximo à carga
positiva, maior é o potencial elétrico; e, quanto mais dis-
tante da carga, menor é o potencial elétrico.
Carga negativa (Q < 0): todos os valores do po-
tencial elétrico serão negativos. É possível observar que,
quanto mais próximo à carga negativa, menor é o poten-
cial elétrico; por outro lado, quanto mais distante à carga
elétrica negativa, maior é o potencial elétrico.
Linhas de força são um conceito da física que descre-
vem as trajetórias imaginárias que uma partícula de teste
seguiria em um campo de força. Essas linhas são uma for-
ma visual de representar a direção e intensidade do campo
em cada ponto do espaço.
Por exemplo, se considerarmos um campo elétri-
co gerado por uma carga positiva, as linhas de força
se originam na carga e se estendem radialmente para
fora. A densidade das linhas de força é proporcional à
intensidade do campo elétrico, ou seja, quanto mais
próxima as linhas, maior a intensidade do campo.
 O vídeo a seguir traz um experimento caseiro que
mostra a atuação das linhas de força, geradas por carga
elétrica:
Multiplataformas: Vídeo
Campo elétrico usando o Gerador de
Eletricidade Caseiro - Feira de Ciências
