477TÓPICO 4 | INDUÇÃO ELETROMAGNÉTICA
Verifica-se uma corrente elétrica induzida na
espira condutora na(s) situação(ões)
a) 1, apenas.
b) 3, apenas.
c) 1 e 2, apenas.
d) 2 e 3, apenas.
e) 1, 2 e 3.
 Resolução:
Uma corrente elétrica será induzida na espira
nas situações em que o fluxo magnético atra-
vés dela for variável no tempo. Isso ocorre na
situação 1, pois a espira girando faz com que
a área que as linhas de campo têm de atra-
vessar aumente e diminua ao longo de seu
período de rotação; e na situação 2, pois a
lâmpada piscando indica uma corrente elétri-
ca no circuito, variável no tempo, a qual indu-
zirá um campo magnético também variável no
tempo ao atravessar a área delimitada pela
espira. Na situação 3 a corrente elétrica, ao
contrário, é constante, gerando um campo
magnético invariante no tempo, que atravessa
uma área também constante, sem variação
no fluxo magnético e sem corrente induzida
na espira.
Resposta: alternativa c.
 11. (UFPR) Michael Faraday foi um cientista inglês
que viveu no século XIX. Através de suas des-
cobertas foram estabelecidas as bases do ele-
tromagnetismo, relacionando fenômenos da
eletricidade, eletroquímica e magnetismo.
Suas invenções permitiram o desenvolvimen-
to do gerador elétrico, e foi graças a seus es-
forços que a eletricidade tornou-se uma tec-
nologia de uso prático. Em sua homenagem,
uma das quatro leis do eletromagnetismo leva
seu nome e pode ser expressa como: e 5
DF
Dt
,
onde e é a força eletromotriz induzida em um
circuito, F o fluxo magnético através desse
circuito e t é o tempo.

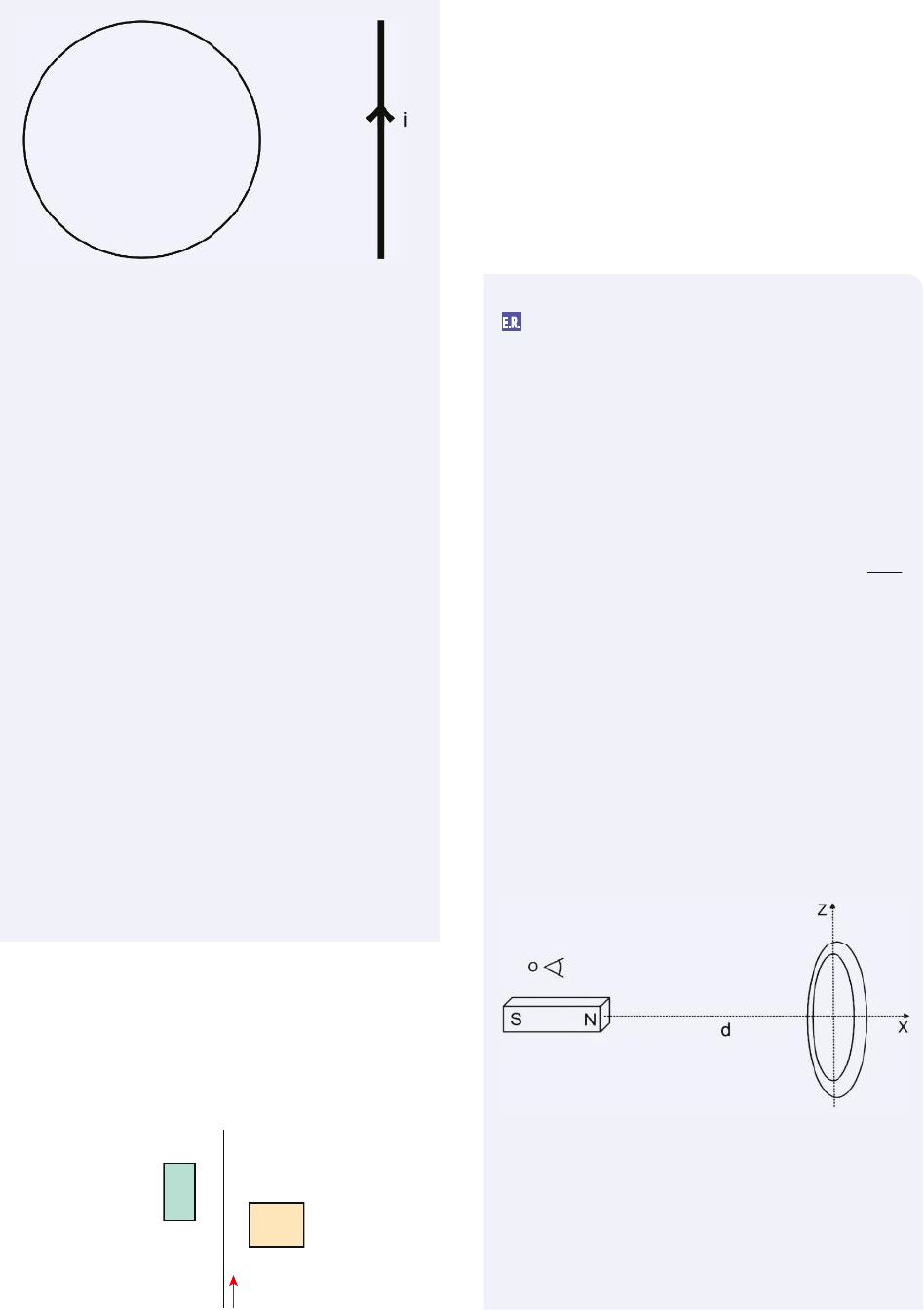

Considere a figura abaixo, que representa um
ímã próximo a um anel condutor e um obser-
vador na posição O. O ímã pode deslocar-se
ao longo do eixo do anel e a distância entre o
polo norte e o centro do anel é d. Tendo em
vista essas informações, identifique as se-
guintes afirmativas como verdadeiras (V) ou
falsas (F):
( ) Mantendo-se a distância d constante se
observará o surgimento de uma corrente
induzida no anel no sentido contrário.
( ) Durante a aproximação do ímã à espira,
observa-se o surgimento de uma corrente
induzida no anel no sentido horário.
E.R.
 10. (ITA-SP) A figura a seguir representa um fio re-
tilíneo pelo qual circula uma corrente de i am-
pères no sentido indicado. Próximo do fio existem
duas espiras retangulares A e B planas e copla-
nares com o fio. Se a corrente no fio retilíneo está
crescendo com o tempo, pode-se afirmar que:
B
A
i
R
e
p
ro
d
u
ç
ã
o
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
a) aparecem correntes induzidas em A e B, ambas
no sentido horário.
b) aparecem correntes induzidas em A e B, ambas
no sentido anti-horário.
c) aparecem correntes induzidas no sentido an-
ti-horário em A e horário em B.
d) neste caso só se pode dizer o sentido da cor-
rente induzida se conhecermos as áreas das
espiras A e B.
e) o fio atrai as espiras A e B.
R
e
p
ro
d
u
ç
ã
o
/
U
F
P
R
,
2
0
1
5
R
e
p
ro
d
u
ç
ã
o
/P
U
C
,
2
0
1
7
3CONECTEFIS_MERC18Sa_U3_Top4_p457a495.indd 477 9/13/18 9:58 AM
478 UNIDADE 3 | ELETROMAGNETISMO
( ) Durante o afastamento do ímã em relação
à espira, observa-se o surgimento de
uma corrente induzida no anel no sentido
horário.
( ) Girando-se o anel em torno do eixo z, ob-
serva-se o surgimento de uma corrente
induzida.
Assinale a alternativa que apresenta a se-
quência correta, de cima para baixo.
a) F – F – V – V.
b) F – V – F – V.
c) V – V – F – F.
d) V – F – V – V.
e) F – F – V – F.
 Resolução:
(F) Se a distância d for mantida constante, o
ímã não estará em movimento e, como
consequência, não haverá variação de flu-
xo magnético no anel, tampouco corrente
induzida.
(F) A intensidade do campo magnético que
corta a superfície do anel aumenta com a
aproximação do ímã, ocasionando uma va-
riação positiva do fluxo magnético. Essa
variação induzirá uma corrente elétrica no
anel tal que gere um campo magnético in-
duzido que diminua esse fluxo. Essa dimi-
nuição ocorrerá porque o campo induzido
aplicará uma força sobre o ímã no sentido
contrário a seu movimento, repelindo-o.
Portanto, o campo magnético induzido tem
de ser no sentido do eixo x negativo, gerado
por uma corrente no sentido anti-horário
do anel, pela regra da mão direita.
(V) Neste caso, a variação do fluxo magnético é
negativa e o campo magnético induzido na
espira tende a aumentá-lo. Para isso, o cam-
po magnético induzido deve ser no mesmo
sentido do campo do ímã e, portanto, a cor-
rente no anel deve ser no sentido horário.
(V) As linhas do campo magnético do ímã atra-
vessam uma área do anel que está cicli-
camente variando o valor por conta de sua
rotação. Portanto, haverá variação no flu-
xo magnético no anel e, consequentemen-
te, corrente elétrica induzida.
Resposta: alternativa a.
 13. (UPE) Uma bobina formada por 5 espiras que
possui um raio igual a 3,0 cm é atravessada
por um campo magnético perpendicular ao
plano da bobina.
Se o campo magnético tem seu módulo va-
riado de 1,0 T até 3,5 T em 9,0 ms, é CORRE-
TO afirmar que a força eletromotriz induzida
foi, em média, igual a
a) 25 mV
b) 75 mV
c) 0,25 V
d) 1,25 V
e) 3,75 V
Resolução:
A força eletromotriz induzida e nas espiras
de raio r 5 3 ? 1022 m ocorre, pela Lei de
Faraday, por conta da variação do fluxo mag-
nético através delas. O fluxo magnético varia
por conta da variação
D
D
B
t
 do campo mag-
nético sobre a superfície total A 5 nπr2 das
E.R.
 12. Um anel metálico cai verticalmente devido ao seu
peso em uma região de campo magnético cons-
tante saindo perpendicularmente ao plano da
folha, de acordo com a figura abaixo.
Assinale a alternativa CORRETA sobre a corrente
induzida no anel.
a) Não existe corrente induzida no anel durante o
percurso da queda, pois o campo é constante.
b) A corrente induzida no anel é no sentido horá-
rio quando o anel entra na região do campo.
c) A corrente induzida no anel é no sentido anti-
-horário quando o anel entra na região do campo.
d) Existe uma corrente induzida durante todo o
instante de queda devido à variação da posição
do anel em relação ao campo.
e) Existe uma corrente induzida somente quando o
anel se encontra totalmente imerso no campo.
R
e
p
ro
d
u
ç
ã
o
/U
FJ
F,
 2
0
1
6
3CONECTEFIS_MERC18Sa_U3_Top4_p457a495.indd 478 9/13/18 9:58 AM
479TÓPICO 4 | INDUÇÃO ELETROMAGNÉTICA
 15. (UPE)
Em 1859 aconteceu uma erupção solar, e, na
Terra, os fios soltaram faíscas, que deram choques
nos operadores de telégrafo, botando fogo no papel.
Foi a maior tempestade geomagnética de que há
registros históricos. O Sol arremessou bilhões de
toneladas de elétrons e prótons para a Terra, e,
quando essas partículas bateram no campo mag-
nético do planeta, criaram auroras espetaculares
nas cores vermelho, verde e roxo no céu noturno
– além de correntes poderosas de eletricidade, que
saltaram do chão para os fios, sobrecarregando os
circuitos. Se uma tempestade dessas acontecesse
no século XXI, muito mais que fios e papel estaria
em risco. Alguns satélites de telecomunicação mui-
to acima da Terra seriam desligados. Os sinais do
GPS ficariam misturados. E o surto de eletricidade,
vindo do chão, ameaçaria as redes elétricas, quem
sabe deixando um continente ou dois nas trevas.
(...) O exemplo mais estudado e inequívoco de a
capacidade solar prejudicar redes elétricas aconte-
ceu em 13 de março de 1989, na província cana-
dense do Quebec. Nas primeiras horas da manhã,
uma tempestade solar gerou correntes nos fios de
transmissão, desligando disjuntores. Em questão
de minutos, um apagão tomou conta da província,
fechando empresas, escolas, aeroportos e metrôs
até a energia ser religada no fim daquele dia. (...)
Fonte: http://ultimosegundo.ig.com.br/ciencia/2013-03-30/
cientistas-avaliam-consequencias-das-tempestades-solares.html,
acessado em: 14 de julho de 2016. (Adaptado)Considerando-se o trecho acima e os conheci-
mentos básicos acerca do eletromagnetismo, é
CORRETO afirmar que
a) o campo elétrico terrestre é o principal respon-
sável por repelir os elétrons arremessados
pelo Sol, criando os efeitos de luz denominados
de auroras boreais.
b) a baixa função trabalho, característica do ma-
terial utilizado nos fios metálicos de transmis-
são, ocasionou o desligamento dos disjuntores
em Quebec.
c) o tempo entre a observação de uma atividade
anormal na superfície do Sol e a chegada da
tempestade solar à Terra é nulo, uma vez que
as partículas arremessadas pelo astro viajam
na velocidade da luz.
d) uma possível explicação é que as correntes nos
fios de transmissão, que desligaram os disjun-
tores em Quebec, foram criadas por indução
magnética, por causa dos efeitos da tempes-
tade solar sobre o campo magnético terrestre.
e) as auroras espetaculares relatadas podem ser
explicadas pelo efeito fotoelétrico.
 14. (UEL-PR) Analise a figura a seguir, que representa
o esquema de um circuito com a forma da letra U,
disposto perpendicularmente à superfície da Terra.
Esse circuito é composto por condutores ideais
(sem resistência) ligados por um resistor de
resistência 5 V. Uma barra L, também condu-
tora ideal, com massa m 5 1 kg e comprimen-
to , 5 1 m, encaixada por guias condutoras
ideais em suas extremidades, desliza sem atri-
to e sempre perpendicularmente aos trilhos ab
e cd. Todo o conjunto está imerso em um cam-
po magnético constante, no espaço e no tempo,
de módulo B 5 1 T, com direção perpendicular
ao plano do circuito e cujo sentido é entrando
na folha. A barra é abandonada iniciando o seu
movimento a partir do repouso.
Desprezando a resistência do ar e considerando
que 5g 10
m
s2
, calcule
a) a corrente elétrica induzida no circuito após o
equilíbrio;
b) a força eletromotriz após o equilíbrio.
Justifique sua resposta apresentando todos os
cálculos realizados.
n 5 5 espiras. Aplicando na fórmula da Lei de
Faraday, ao também utilizar as informações
do enunciado de que DB 5 3,5 2 1 5 2,5 T e
Dt 5 9 ? 1023 s, e considerar π > 3:
e 5
DF
D
5
D
Dt
A
B
t
e 5
D
D
e 5 ? ? ?
?
2
2
π ⇒ πn r
B
t
5 (3 10 )
2,5
9 10
2 2 2
3
e 5 3,75 V
Resposta: alternativa e.
R
e
p
ro
d
u
ç
ã
o
/U
E
L
,
2
0
1
5
3CONECTEFIS_MERC18Sa_U3_Top4_p457a495.indd 479 9/13/18 9:58 AM
