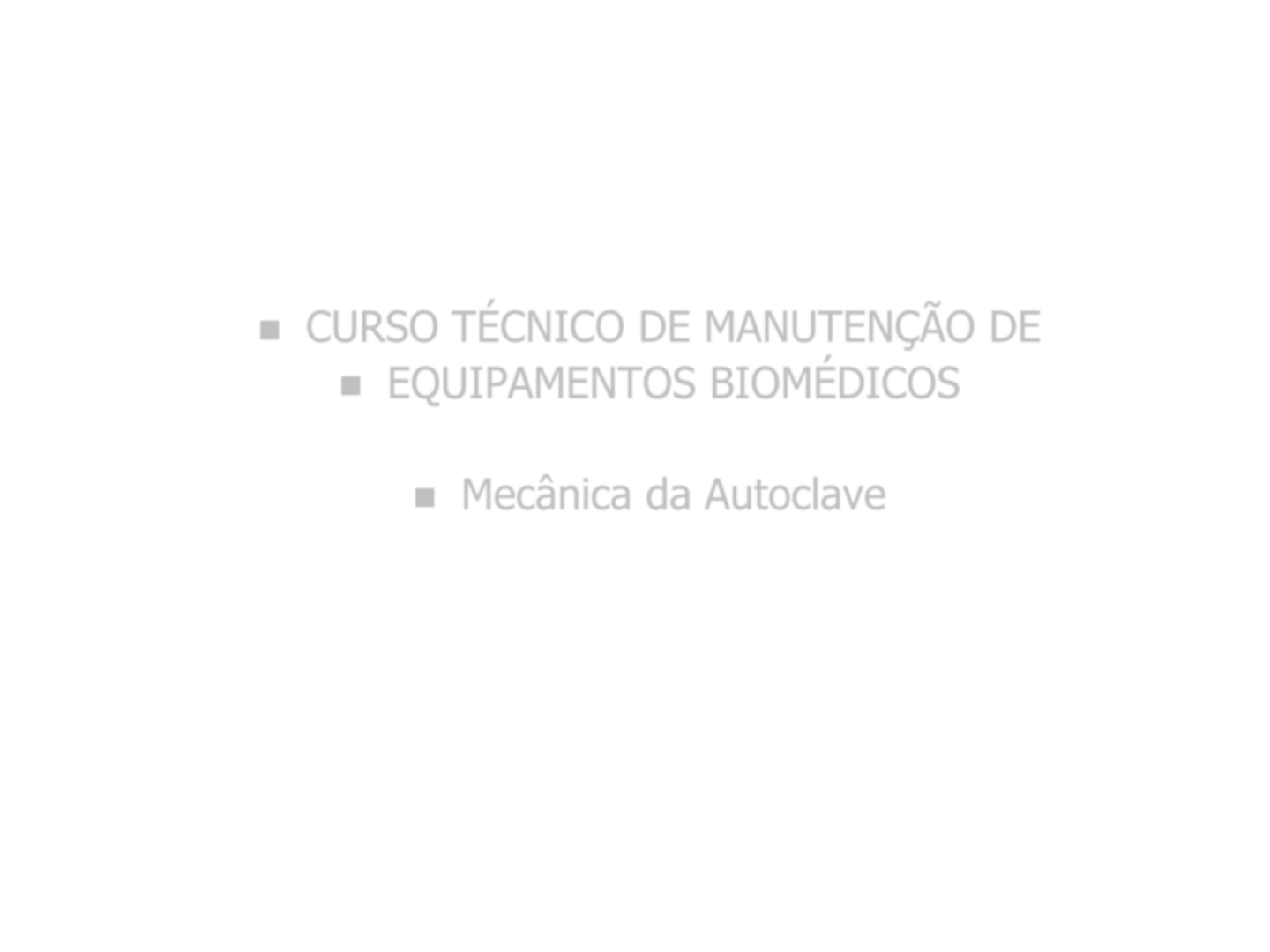

 CURSO TÉCNICO DE MANUTENÇÃO DE
 EQUIPAMENTOS BIOMÉDICOS

 Mecânica da Autoclave
INTRODUÇÃO
 Grande demanda de pacientes
 Avanço da medicina, equipamentos
sofisticados e complexos
 Necessidade da manutenção
 Capacitação técnica e operacional

INTRODUÇÃO
 Divisão da Manutenção
 MANUTENÇÃO PREDIAL
 Estrutura física, ar condicionado, elétrica,
civil e marcenaria.
 ENGENHARIA CLÍNICA
Manutenção dos equipamentos médicos:
bombas, equipamentos, motores,etc.
INTRODUÇÃO
INTRODUÇÃO
 Eficiência da Manutenção depende de:

 Procedimentos
 Controles
 Gestão de Processos
 Busca da Solução
 Definição do Organograma

DESENVOLVIMENTO
 Planejamento dos Serviços:
 Eliminar riscos na execução.
 Minimiza prejuízo operacional/produtivo.

 Fluxo Inicial da Manutenção
 Inspeção
DESENVOLVIMENTO
 Função da Inspeção

 Identificar os serviços à executar
 Eliminar defeitos que originam demais
manutenções
Corretiva e Preventiva
 Registro das ocorrências
 Processo de Melhoria Contínua
DESENVOLVIMENTO
DESENVOLVIMENTO
 Função do Controle de Manutenção:

 Monitorar as “etapas” da manutenção quanto ao
serviço:
 Que será feito;
 Quando será executado;
 Com quais recursos;
 Qual o tempo gasto;
 A que custo (R$);
 Materiais utilizados;
 Que máquinas, ferramentas e dispositivos necessários
DESENVOLVIMENTO
 AUTOCLAVE
 Utilizado para esterilizar materiais
através do vapor d’agua sob pressão
 Início século XIX
 Aquecimento à vapor ou por resistência

 Esterilizar – eliminar bactérias ou
reduzir colônias. Necessita, validade e
armazenamento a temperatura
controlada.
DESENVOLVIMENTO
 AQUECIMENTO
 Vapor – Serpentina ou Camisa
DESENVOLVIMENTO
 AQUECIMENTO
 Elétrico – por Resistência
DESENVOLVIMENTO
 Autoclave
DESENVOLVIMENTO
 Autoclave
Bomba de Vácuo
Válvula de Segurança
Sensor de Temperatura
Camisa de Vapor
DESENVOLVIMENTO
Vapor Camisa
Externa
DESENVOLVIMENTO
Vapor Camisa
Externa
Pré-Vácuo
DESENVOLVIMENTO
Vapor Camisa
Externa
Pré-Vácuo
Vapor Camisa
Interna
DESENVOLVIMENTO
Vapor Camisa
Externa
Pré-Vácuo
Vapor Camisa
Interna
Sensor de
Temperatura
DESENVOLVIMENTO
Vapor Camisa
Externa
Pré-Vácuo
Vapor Camisa
Interna
Sensor de
Temperatura
Válvula de
Aeração
DESENVOLVIMENTO

DESENVOLVIMENTO
 Perfil para
 Materiais
 Sólidos
Abertura
Válvula “C”
Camisa Interna
Rampa
Aquecimento.
Sensor de temperatura “F”
controla a válvula “C”
Fase de exposição
Temporizada
liga “G” e
fecha “C”
Desliga “G”
e abre “D”
DESENVOLVIMENTO
 Variáveis do processo
 Temperatura
 Pressão
 Tempo

 Pontos Críticos
 Sensor de temperatura
 Temporizadores
 Controlador de pressão
DESENVOLVIMENTO
 Filme: “Como Funciona uma Autoclave”
DESENVOLVIMENTO

 Componentes

 Válvula de Segurança

 Bomba de Vácuo de Anel Líquido
DESENVOLVIMENTO
 Válvula de Segurança

 Função de aliviar a pressão do
sistema até o valor de calibração
pré-estabelecido.


DESENVOLVIMENTO
CORPO
SEDE
HASTE
CASTELO
MOLA
GUIA DA HASTE
OBTURADOR
CAPUZ
DESENVOLVIMENTO
 Filme: “Funcionamento Válvula de
Segurança”
DESENVOLVIMENTO
 Bomba de Vácuo de Anel Líquido
DESENVOLVIMENTO
 Aplicação

 Aspiração de gases
 Destilação à vácuo (Ind. Farmacêutica,
Química e Refinarias)
 Enchedoras
 Esterilização (Autoclaves)
 Secagem
 Escorva de bombas e sistemas
DESENVOLVIMENTO
Fluído Vazio
Vedação
DESENVOLVIMENTO
 Características
 Fluxo de água gira o rotor de palhetas
 Vácuo remove o ar
 Adiciona energia térmica
 Reduz a condensação
 Facilita o processo de secagem
 Incoveniente
 Disponibilidade de água abundante a
15°C
DESENVOLVIMENTO
 Bomba de Anel Líquido
DESENVOLVIMENTO
 Filme: “Bomba de Vácuo de Anel Líquido”
DESENVOLVIMENTO
 Gaxeta
DESENVOLVIMENTO
 Selo Mecânico
SÍNTESE
 EXERCÍCIO APLICADO

 O Planejador de Manutenção
emitiu uma Ordem de Serviço
(OS) para executar a inspeção
mecânica e instrumentação de
um autoclave hospitalar. Quais
os pontos de verificação e
correções serão necessário?
SÍNTESE
SÍNTESE
SÍNTESE
 Ordem de Serviço
 Execução
SÍNTESE
 Referência Bibliográfica

 NBR11816:2003 – “Esterilização – Esterilizadores a vapor com
vácuo para produtos de saúde”

 NBR-ISO11134:2001 – “Esterilização de produtos hospitalares
Requisitos para validação e controle de rotina – Esterilização
por calor úmido”

 Portaria do Ministério de Trabalho n°3214/78 – NR13:1997 –
Caldeiras e Vasos de Pressão

 ASME:1998 – Boiler e Válvulas de Pressão

 Boas Práticas de Fabricação (BPF)
