(a)
r (MPa)
(b)
5,66MPa 60°
12,2 MPay
x'
(c)

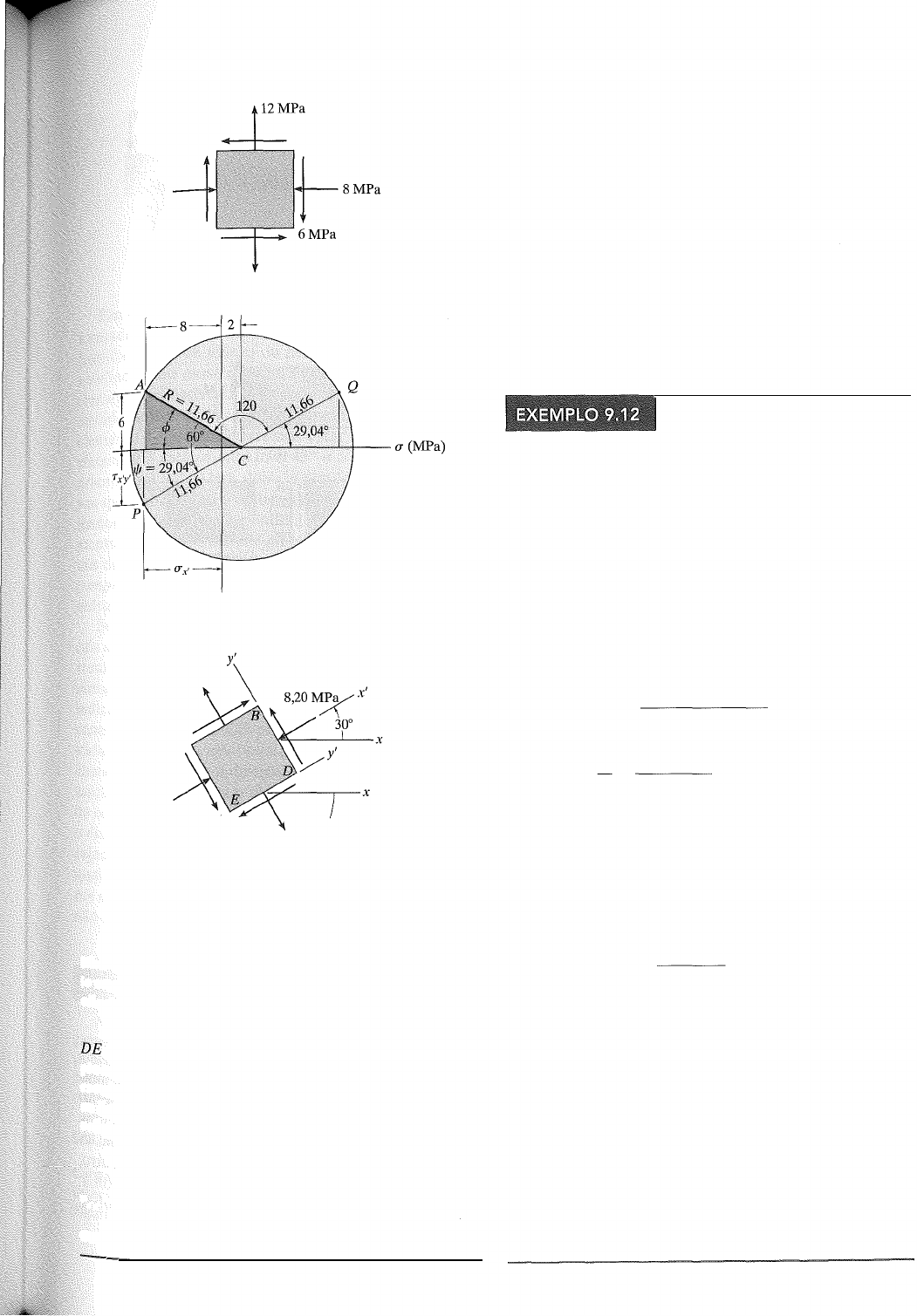

Figura 9.22
Essas duas componentes de tensão agem na face BD do elemen­
to mostrado na Figura 9 .22c, visto que o eixo x' para essa face está
orientado a 30° em sentido anti-horário em relação ao eixo x.
As componentes de tensão que agem na face adjacente
DE do elemento, que está a 60° em sentido horário em rela­
ção ao eixo x positivo (Figura 9.22c ), são representadas pelas
coordenadas do ponto Q no círculo. Esse ponto encontra-se
na linha radial CQ, que está a 180° em relação a CP. As co­
ordenadas do ponto Q são
ux, = 2 + 11 ,66 cos 29,04° = 12,2 MPa
7x'y' = -(11,66 sen 29,04°) = -5,66 MPa (confirme) Resposta
OBSERVAÇÃO: Aqui, rx'J" age na direção -y' .
TRANSFORMAÇÃO DE TENSÃO 345
9.5 Tensão em eixos p rovocada
por carga axia l e torção
Às vezes, eixos circulares estão sujeitos aos efeitos
combinados de carga axial e torção. Contanto que o
material permaneça linear elástico e esteja sujeito ape­
nas a pequenas deformações, podemos usar o princípio
da superposição para obter a tensão resultante no eixo
provocada por ambas as cargas. Desse modo, as ten­
sões principais podem ser determinadas por meio das
equações de transformação de tensão ou pelo círculo
de Mohr.
Uma força axial de 900 N e um torque de 2,50 N · m são
aplicados ao eixo como mostra a Figura 9.23a. Se o diâme­
tro do eixo for 40 mm, determine as tensões principais em
um ponto P sobre sua superfície.
SOLUÇÃO
Cargas internas. As cargas internas consistem no torque
de 2,50 N·m e na carga axial de 900 N (Figura 9.23b ).
Componentes de tensão. As tensões produzidas no pon­
to P são, portanto,
Te 2,50 N · m(0,02 m)
r = - = = 198 9 kPa
1 f (0,02 m)4
'
u = p =
900 N
= 716 2 kPa A 1r(0,02 m)2 '
O estado de tensão definido por essas duas componentes é
mostrado no elemento em P na Figura 9.23c.
Tensões principais. As tensões principais podem ser de­
terminadas pelo círculo de Mohr (Figura 9.23d) .Aqui, o cen­
tro do círculo C encontra-se no ponto
o + 716,2
O'méd = 2 = 358,1 kPa
Marcando o ponto C (358,1, O) e o ponto de referência
A (0, 198,9), vemos que o raio do círculo é R = 409,7. As
tensões principais são representadas pelos pontos B e D.
Portanto,
u1 = 358,1 + 409,7 = 767,7 kPa
u2 = 358,1 - 409,7 = -51 ,5 kPa
Resposta
Resposta
O ângulo em sentido horário 2(JP2 pode ser determinado pelo
círculo. Ele é 2(} 2 = 29,1 o. O elemento está orientado de
modo tal que o efxo x' ou u2 está dirigido no sentido horário
(} = 14 5o em relação ao eixo x como mostra a Figura 9.23e.
pi '
346 RESIST�NCIA DOS MATERIAIS
(a)
716,2 kPa
kPa
1
(c)
(b)
r (kPa) (d)
767,7 kPa
(e)
Figura 9.23
N·m
N·m
9 . 6 Variações de tensão
ao longo de uma viga
prismática
Como as vigas resistem a cargas internas de cisalha­
mento e momento, sua análise de tensão requer a apli­
cação das fórmulas do cisalhamento e da flexão. Aqui,
discutiremos os resultados gerais obtidos quando essas
equações são aplicadas a vários pontos de uma viga em
balanço que tem seção transversal retangular e supor­
ta uma carga P em sua extremidade (Figura 9 .24a) .
Em geral, em uma seção arbitrária a-a ao longo
do eixo da viga (Figura 9.24b ) , o cisalhamento interno
V e o momento M são desenvolvidos de uma distri­
buição de tensão de cisalhamento parabólica e uma
distribuição de tensão normal linear (Figura 9.24c).
p !
(a)
p
(b)
Distribuição da Distribuição da
tensão de cisalhamento tensão de flexão
(c)
1 1
2 2
3 3
4 4
5 5
Componentes x-y da tensão Tensões principais
(d) (e)
Figura 9.24
O resultado é que as tensões que agem sobre elemen­
tos localizados nos pontos 1 a 5 ao longo da seção serão
como mostra a Figura 9 .24d. Observe que os elementos
1 e 5 estão sujeitos apenas à tensão normal máxima, ao
passo que o elemento 3, que está sobre o eixo neutro,
está sujeito apenas à tensão de cisalhamento máxima.
Os elementos intermediários 2 e 4 resistem a ambas,
tensão normal e tensão de cisalhamento.
fo
t r<
r e
eJ 1
se
el l
e l 1
o r
/III
111 1
1111
ta i
('()
/'C I
e a
r e�
llll
1 / l(
c o
tór
eh'
t /'(1
de
O l
cej
qu
rm
llií l
gar
pr i
(JCI
I nu
so
C ar
det
Fig
r
Trajetórias das tensões
para uma viga em balanço
Figma 9.25
Em cada caso, o estado de tensão pode ser trans­
formado em tensões principais pelas equações de
transformação de tensão ou pelo círculo de Mohr. Os
resultados são mostrados na Figura 9.24e. Aqui, cada
elemento sucessivo, 1 a 5 , sofre uma orientação no
sentido anti-horário. Especificamente em relação ao
elemento 1, que consideramos estar na posição oo , o
elemento 3 está orientado a 45o e o elemento 5 está
orientado a 90°. Além disso, a tensão de tração máxi­
ma, que age nas faces verticais do elemento 1 torna-se
menor nas faces correspondentes de cada um dos ele­
mentos sucessivos, até chegar a zero nas faces horizon­
tais do elemento 5. De modo semelhante, a tensão de
compressão máxima nas faces verticais do elemento 5
reduz-se a zero nas faces horizontais do elemento 1 .
Se essa análise for estendida a muitas seções verti­
cais ao longo da viga, exceto a seção a-a, um perfil dos
resultados poderá ser representado por curvas deno­
minadas trajetórias de tensão. Cada uma dessas curvas
indica a direção de uma tensão principal que tem valor
constante. A Figura 9.25 mostra algumas dessas traje­
tórias para a viga em balanço. Nessa figura, as linhas
cheias representam a direção das tensões principais de
tração e as tracejadas, a direção das tensões principais
de compressão. Como esperado, as linhas interceptam
o eixo neutro a ângulos de 45°, e as linhas cheias e tra­
cejadas sempre se interceptam a 90°. Por quê? Saber
qual é a direção dessas linhas pode ajudar os engenhei­
ros a decidir onde reforçar uma viga de modo que ela
não falhe nem se torne instável.
E*EMI\fltí<Wl Sl�ÍB " :h="'= 2\
A viga mostrada na Figura 9.26a está sujeita ao carre­
gamento distribuído w = 120 kN/m. Determine as tensões
principais na viga no ponto P, que se encontra na parte su­
perior da alma. Despreze o tamanho dos filetes e as concen­
trações de tensão nesse ponto. I = 67,4(10-6)m4•
SOLUÇÃO
Cargas internas. A reação de apoio sobre a viga em B é
determinada, e o equilíbrio da viga secionada mostrado na Figura 9.26b produz
V = 84 kN M = 30,6 kN·m
TRANSFORMAÇÃO DE TENSÃO 347
f.--�---':.c::_:=-� 2 m -����--!
(a)
15 mm
j___
36 kN
0,15 m
r-- --,
I I
I I ,
200 mm r-;y=�� �c:!.I::J10 mm
�H
I 1. )M = 30,6 kN·m
,, ,lj
15 mm 175 mm
120 kN
(b)
-- 35,2 MPa
V = 84 kN
45,4 MPa
-
(c)
r (MPa)
(d)
19,2 MPa
(e)
Figura 9.26
Componentes de tensão. No ponto P,
-My 30,6( 103) N · m(0,100 m)
O" = -- = = -45 4 MPa
I 67,4(10-6) m4 '
Resposta
VQ 84(103) N[(0,1075 m) (0,175 m)(0,015 m)]
r = lt = 67,4(10-6) m4(0,010 m)
= 35,2 MPa Resposta
Esses resultados são mostrados na Figura 9.26c.
348 RESISTÊNCIA DOS MATERIAIS
Tensões principais. As tensões principais em P podem ser
determinadas pelo círculo de Mohr. Como mostra a Figura
9.26d, o centro do círculo encontra-se em ( -45,4 + 0)/2 =
-22,7 e as coordenadas do ponto A são A( -45,4, -35,2).
Mostre que o raio é R = 41,9 e, portanto,
0'1 = (41,9 - 22,7) = 19,2 MPa
0'2 = - (22,7 + 41,9) = -64,6 MPa
O ângulo em sentido anti-horário 20P2 = 57,2°, de modo
que
opz = 28,6°
Esses resultados são mostrados na Figura 9.26e.
"' � � � � "' "' �-"' = �
�R®B·�� · ·
� � � ;; '"0 """'"'
'9.56. Resolva o Problema 9.4 usando o círculo de Mohr.
9.57. Resolva o Problema 9.2 usando o círculo de Mohr.
9.58. Resolva o Problema 9.3 usando o círculo de Mohr.
9.59. Resolva o Problema 9.10 usando o círculo de Mohr.
*9.60. Resolva o Problema 9.6 usando o círculo de Mohr.
9.61. Resolva o Problema 9.11 usando o círculo de Mohr.
9.62. Resolva o Problema 9.13 usando o círculo de Mohr.
9.63. Resolva o Problema 9.14usando o círculo de Mohr.
*9.64. Resolva o Problema 9.16 usando o círculo de Mohr.
9.65. Resolva o Problema 9.15 usando o círculo de Mohr.
9.66. Determine o estado de tensão equivalente se um
elemento estiver orientado a zoo em sentido horário em
relação ao elemento mostrado. Mostre o resultado no
elemento.
3 MPa
Problema 9.66
9.67. Determine o estado de tensão equivalente se um ele­
mento estiver orientado a 60° em sentido anti-horário em
relação ao elemento mostrado.
Problema 9.67
*9.68. Determine o estado de tensão equivalente se um ele­
mento estiver orientado a 30° em sentido horário em relação
ao elemento mostrado.
Problema 9.68
9.69. Determine o estado de tensão equivalente, se um ele­
mento estiver orientado a 30° em sentido horário em relação
ao elemento mostrado. Mostre o resultado no elemento.
7 MPa
Problema 9.69
9.70. Determine (a) as tensões principais e (b) a tensão de
cisalhamento máxima no plano e a tensão normal média. Es­
pecifique a orientação do elemento em cada caso.
Problema 9.70
'J
c
fl
!),'
c i �
pc
Determine (a) as tensões principais e (b) a tensão de
<,h,,m,tau.vmáxima no plano e a tensão normal média. Es­
a orientação do elemento em cada caso.
Problema 9.71
'9.72. Determine (a) as tensões principais e (b) a tensão de
cisalhamento máxima no plano e a tensão normal média. Es­
pecifique a orientação do elemento em cada caso<
Problema 9.72
9.73. Determine (a) as tensões principais e (b) a tensão de
cisalhamento máxima no plano e a tensão normal média. Es­
pecifique a orientação do elemento em cada caso.
Problema 9.73
9.74. Determine (a) as tensões principais e (b) a tensão de
cisalhamento máxima no plano e a tensão normal média. Es­
pecifique a orientação do elemento em cada caso.
45 MPa
Problema 9.74
TRANSFORMAÇÃO DE TENSÃO 349
9.75. A chapa quadrada de metal tem espessura de 12 mm
e está sujeita ao carregamento mostrado. Determine as ten­
sões principais desenvolvidas no aço.
3,2 kN/m
*9. 76. Determine (a) as tensões principais e (b) a tensão de
cisalhamento máxima no plano e a tensão normal média. Es­
pecifique a orientação do elemento em cada caso.
--� 105MPa
-35 MPa
Problema 9.76
9.77. Obtenha o círculo de Mohr que descreve cada um dos
seguintes estados de tensão.
30MPa
30MPa
(a) (b)
Problema 9.77
9.78. Obtenha o círculo de Mohr que descreve cada um dos
seguintes estados de tensão.
2 MPa
(a) (b) (c)
Problema 9.78
350 RESISTÊNCIA DOS MATERIAIS
9. 79. Um ponto sobre uma chapa fina está sujeito a dois es­
tados de tensão sucessivos como mostra a figura. Determine
o estado de tensão resultante com referência a um elemento
orientado como mostrado na parte inferior da figura.
kPa
45 kPa
+
18 kPa
Problema 9.79
*9.80. O círculo de Mohr para o estado de tensão na Figura
9.15a é mostrado na Figura 9.15b. Mostre que determinar as
coordenadas do ponto P( ux'' rx'y') no círculo dá o mesmo va­
lor que as equações de transformação de tensão (equações
9.1 e 9.2).
9.81. A barra retangular em balanço está sujeita à força de
25 kN. Determine as tensões principais no ponto A.
40mm
25 kN
Problema 9.81
9.82. Resolva o Problema 9.81 para as tensões principais
no ponto B.
40mm
25 kN
Problema 9.82
9.83. Os degraus da escada rolante estão apoiados nos dois
lados pelo pino móvel em A e pelo rolete em B. Se um ho­
mem que pesa 1 .500 N ( = 150 kg) estiver em pé no centro
do degrau, determine as tensões principais desenvolvidas na
seção transversal no ponto C. Os degraus movem-se à velo­
cidade constante.
Problema 9.83
'9.84. A manivela do pedal de uma bicicleta tem a seçüo
transversal mostrada na figura. Se ela estiver presa à engre­
nagem em B e não girar quando submetida a uma força de
400 N, determine as tensões principais no material na seçüo
transversal no ponto C.
7,5 mm
Problema 9.84
9.85. A estrutura suporta a carga distribuída de 200 N/m
Determine a tensão normal e a tensão de cisalhamenlo 110
ponto D que agem nos sentidos perpendicular e paralelo à;
fibras, respectivamente. Nesse ponto, as fibras formam um
ângulo de 30° com a horizontal, como mostra a figura.
4 m
_l_ • 50 mm � �
100 mm
Problema 9.85
H
]zoo mm
lOO mm
9
[
p
ti
