Tolerâncias e Cotagem em Desenho Técnico

Prévia do material em texto

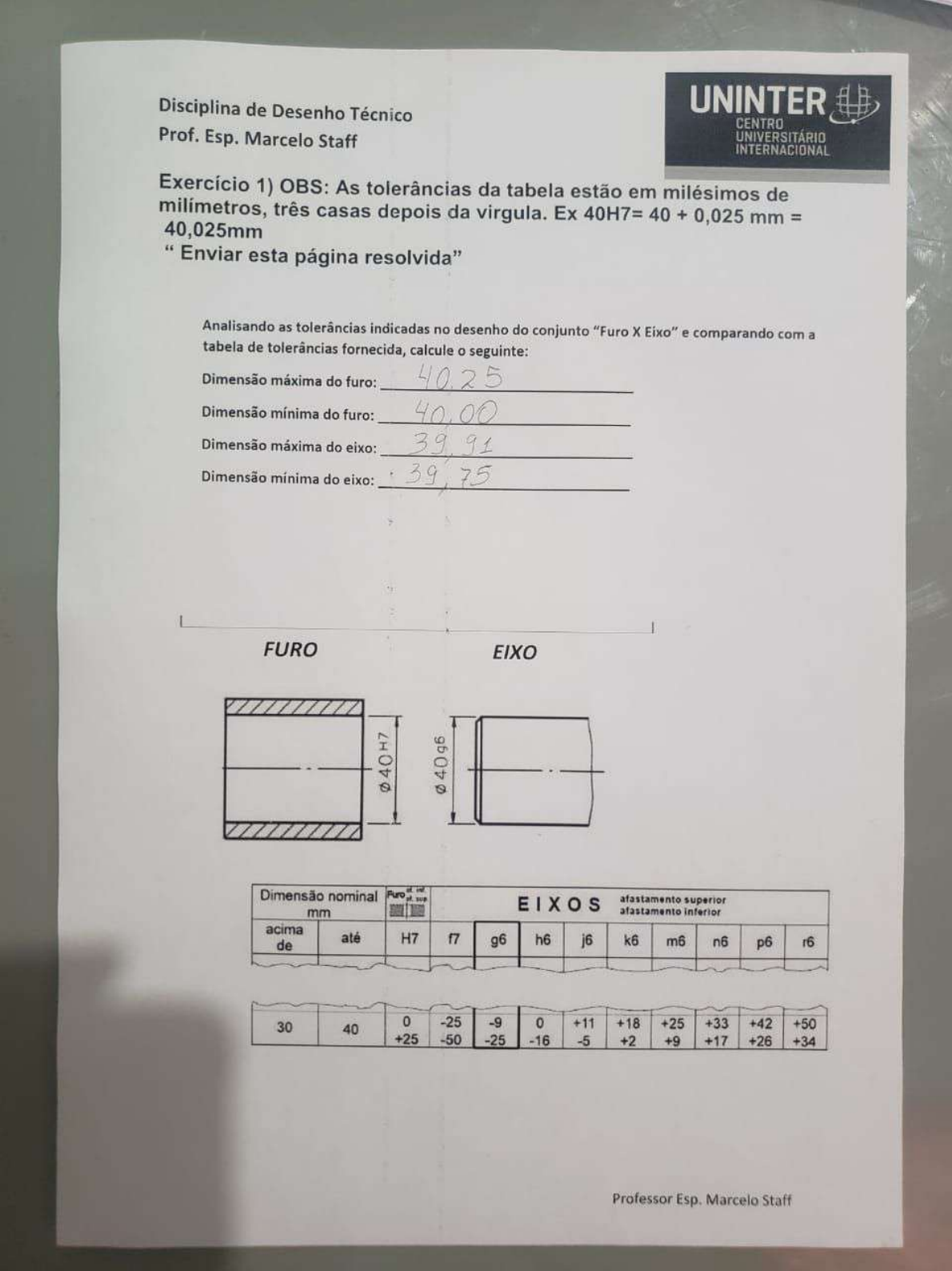

UNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm " Enviar esta página resolvida" Analisando as tolerâncias indicadas no desenho do conjunto "Furo X Eixo" e comparando com a tabela de tolerâncias fornecida, calcule seguinte: Dimensão máxima do furo: 4025 Dimensão mínima do furo: 40.00 Dimensão máxima do eixo: 39.91 Dimensão mínima do eixo: FURO EIXO Dimensão nominal EIXOS afastamento superior afastamento inferior mm acima até H7 f7 g6 h6 j6 k6 m6 n6 de p6 r6 30 0 -25 -9 0 +11 +18 +25 +33 +42 +50 40 +25 -50 -25 -16 -5 +2 +9 +17 +26 +34 Professor Esp. Marcelo StaffUNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados. " Enviar esta página resolvida" Ex Afastamento superior = -0,02 mm. Material digo do artigo Forma do corpo Versão D D1 D2 L L1 L2 L3 básico A Aço endurecida inoxidável 3 M6x0,75 14 12 5 10 D2 a) Determine Dimensão D Forma A Afastamento Superior: sem ranhura de engate sem contraporca Afastamento Inferior: SW1 Dimensão Máxima: 2,998 mm Dimensão Mínima: 2,996 mm Tolerância: 0,02 mm D1 b) Determine a dimensão "D2 "= 14mm c) Determine o comprimento "L"= 34,5mm d) Determine o comprimento "H"= 3,5 mm e) Determine o comprimento "L3"= 10mm Professor Esp. Marcelo StaffVISTA FRONTAL VISTA LATERAL 60 20 DE 10 mm 3 30 R10 k 15 VISTA SUPERIOR 01 SENSOR DE PRESENCA 01 Peça PLASTIPRENE Denominação Qdte Material Peça: Data Ex. 3 30/11/2024 Empresa: UNINTER Unidade: Aluno: 1:1 mm JADSON DE OLIVEIRA FREITAS Titulo: UNINTER 4697629 Atividade CENTROVISTA FRONTAL VISTA LATERAL ESQUEROA 30,00 15,00 2500 45,00 20,00 20,00 75,00 35,00 15,00 15,00 VISTA SUPERIOR 01 SUPORTE 15 1045 Peça Denominação Qdte Material Peça: Data Ex.4 30/11/2024 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 mm Titulo: UNINTER Atividade Pratica CENTRO 4697629 TÁRIOFRONTAL VISTA LATERAL ESQUERDA (4) 5 4 15 5 35 30 VISTA 01 DO SENSOR 5 1045 Peça Qdte Material Denominação Peça: Data Ex. 5 30/11/2024 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 mm JADSON DE FREITAS UNINTER Titulo: CENTRO 4697629 Atividade UNIVERSIT TÁRIO
