PROF. VANDRÉ BRIÃO
OPERAÇÕES UNITÁRIAS

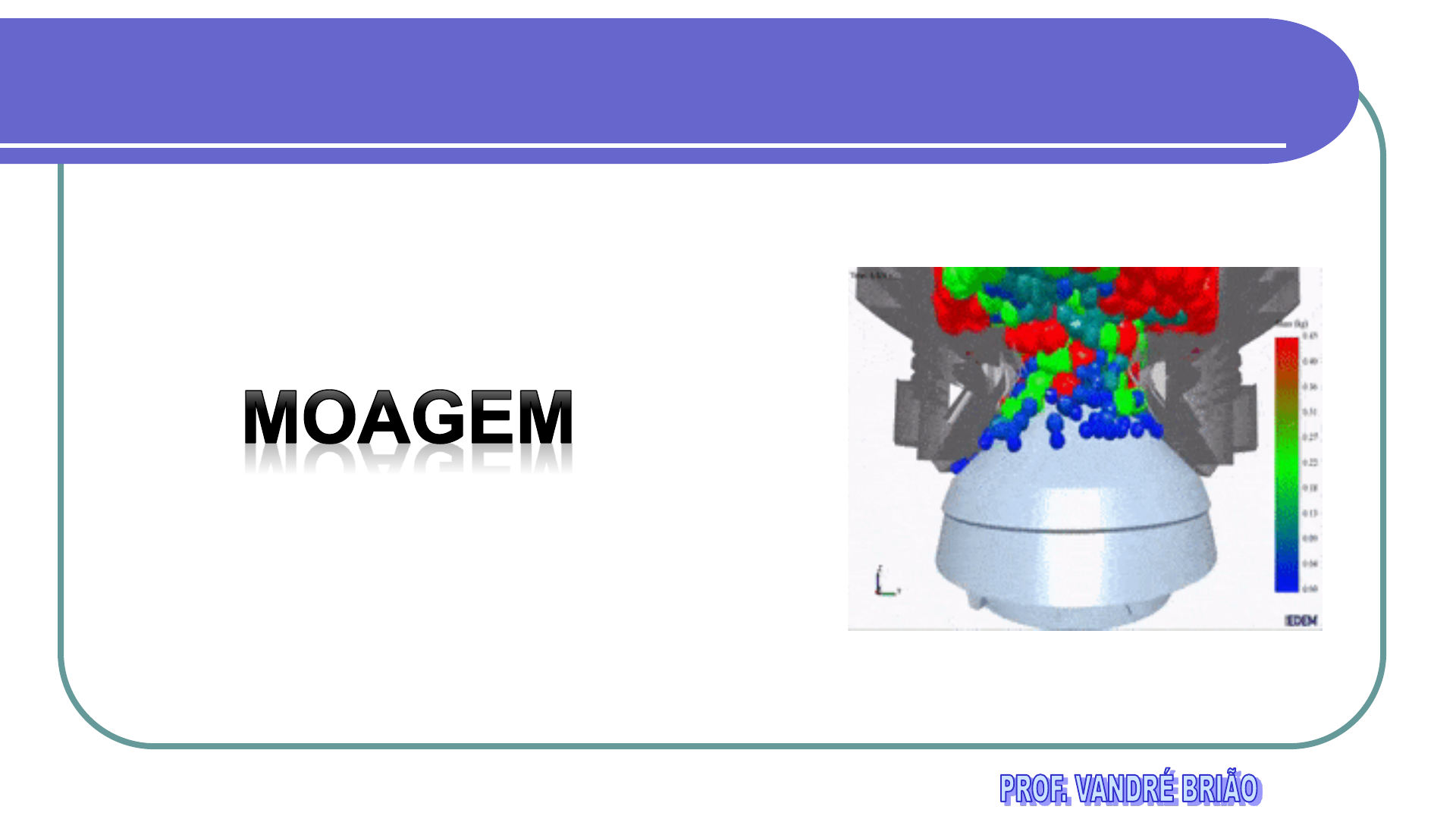

MOAGEM
Competência desenvolvida
Conceber soluções adequadas para a redução de
tamanho de diferentes matérias-primas industrias
com a utilização racional de energia.
Introdução
Natureza da força Equipamento
Compressão Triturador de mandíbulas
Moinho de rolos
Impacto Moinho de martelos
Moinho de bolas
Cisalhamento Moinho de discos
Tipos de forças atuantes para a redução de tamanho de sólidos
EQUIPAMENTOS
Classes Tamanho final (cm)
Quebradores primários 0,5 a 5
Quebradores secundários e
trituradores
0,1 a 0,5
Moinhos de moagem grossa 0,05 – 1
Moinhos para moagem fina < 0,05
Classes de trituradores
A relação de redução
MOINHOAlimentação
Diâmetro Da
Produto
Diâmetro Db
𝑟 =
𝐷𝑎
𝐷𝑏
Equipamentos TRITURADOR DE
MANDÍBULAS
Moinho de rolos
Moinho de bolas
Equipamentos
TRITURADOR DE
MANDÍBULAS
Moinhos de rolos
https://www.youtube.com/watch?v=uUKWcrpmqKg&t=123s
Moinho de martelos e de facas
Moinho de discos
Moinho de discos
Moinho de bolas
https://www.youtube.com/watch?v=lANRHlT75t4
TEORIA DA MOAGEM
Hora de fazer a leitura
do material “Redução
De tamanho”
QUAL TIPO DE MOINHO ADEQUADO PARA O MATERIAL?
TEORIA DA MOAGEM
Qual o tipo de moinho adequado para o material?
Qual a potência necessária para o serviço?
https://www.youtube.com/watch?v=54El1SXpN
s8
https://www.youtube.com/watch?v=kTFWQxqb
ahI
https://www.youtube.com/watch?v=54El1SXpNs8
https://www.youtube.com/watch?v=54El1SXpNs8
https://www.youtube.com/watch?v=kTFWQxqbahI
https://www.youtube.com/watch?v=kTFWQxqbahI
Índice de trabalho para moagem a seco ou
moagem úmida
Material rs, g.cm-3 Work index, Wi
(kWh/t)
Bauxita 2,20 8,78
Cimento bruto 2,67 10,51
Argila 2,51 6,30
Carvão 1,4 13,00
Coque 1,31 15,13
Granito 2,66 15,13
Gesso 2,69 6,73
Minério de ferro 3,53 12,84
Calcário 2,66 12,74
Rocha fosfática 2,74 9,92
Quartzo 2,65 13,57
LEIS DE MOAGEM
BOND
TAMANHO DA ALIMENTAÇÃO
TAMANHO DA PARTICULA ENTRADA
TAMANHO PARTICULA SAIDA
RELAÇÃO DE REDUÇÃO
INDICE DE TRABALHO
