Docente: Wesley Almeida
Discente: Filipe Carvalho de Andrade
Número de Matrícula: 2019113011
2ª Avaliação de Sistemas de Automação Industrial - ENGV43

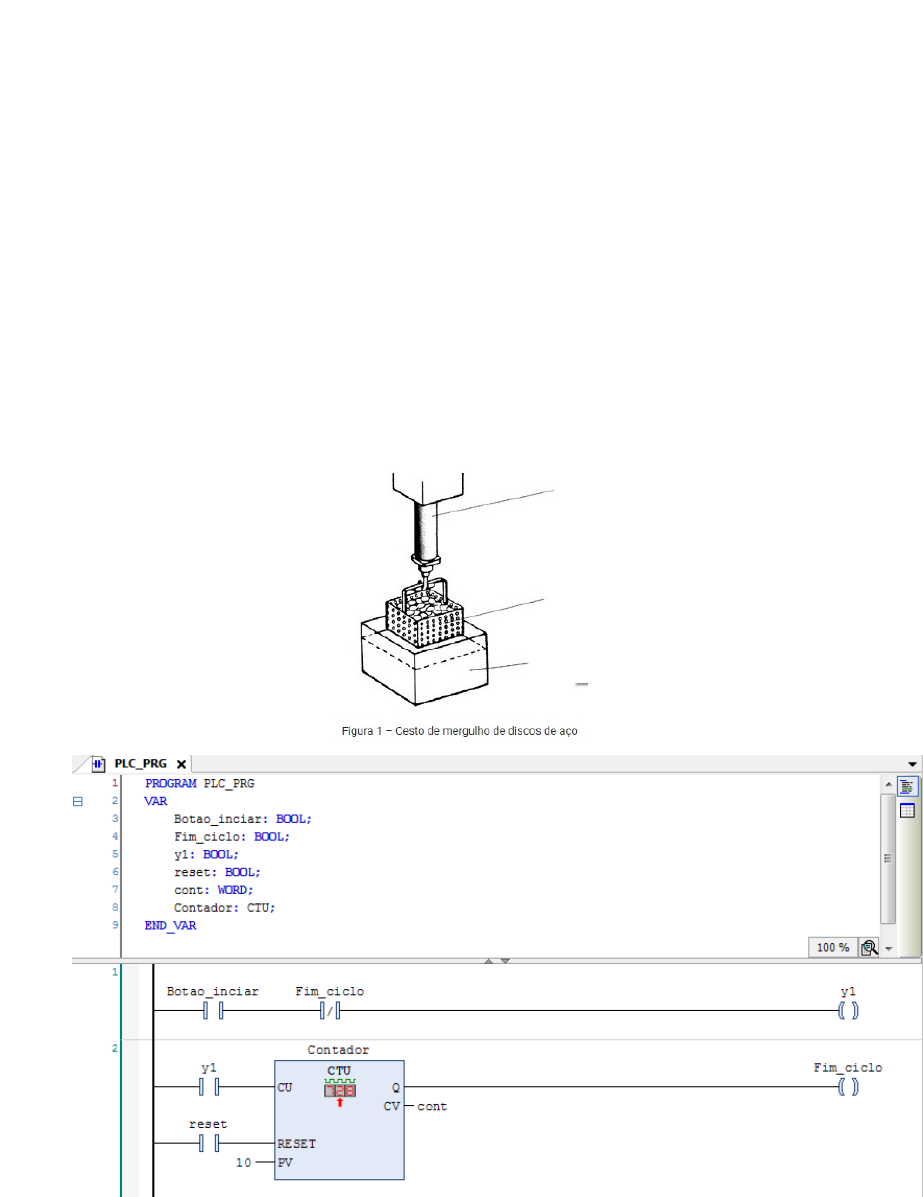

1. Um cesto contendo discos de aço deverá ser mergulhado em ácido sulfúrico. O cesto será movimentado apenas 10 vezes por um cilindro de dupla ação que deve parar e esperar um reset para continuar novamente. Elabore um programa em LADDER de modo que o comando possua ciclo único. O esquema do sistema está ilustrado conforme Figura 1.
2. Em um determinado local, há 10 torneiras automáticas. Cada uma delas abre com a proximidade das mãos de uma pessoa, desligando automaticamente 60 segundos após o afastamento das mãos desta pessoa deste local. Assim, elabore um programa em Diagrama de Blocos Funcionais para representar esta lógica.
3. Elaborar o programa de controle de um CLP, para um sistema de reservatório composto de uma válvula de entrada P, duas bombas (acionadas por M1 e M2), um alarme AL e quatro sensores de nível (a, b, c, d), conforme ilustrado na Figura 2. As condições de funcionamento são as seguintes: se o nível for ‘a’, então se fecha a válvula P. Se o nível for inferior a ‘b’, então abre- se a válvula P. Acima de ‘b’, M1 e M2 bombeiam. Abaixo de ‘b’, somente M1 bombeia. Abaixo de ‘c’, soa o alarme AL. Em ‘d’, nenhuma das bombas deverá funcionar. Elabore uma IHM no ambiente CODESYS para simular o funcionamento do programa elaborado.
4. Duas chaves devem comandar uma prensa simultaneamente de modo que acionada a primeira chave, não podem transcorrer mais do que 0,5 segundos até que a segunda chave seja acionada. Se o operador retirar a mão das chaves, a prensa deverá parar, por razões de segurança. Fazer um programa de CLP (qualquer linguagem IEC 61131-3) para resolver este problema.
5. No ambiente CODESYS, elabore uma lógica, em qualquer linguagem padronizada IEC 61131-3, para o controle de tráfego no cruzamento de duas avenidas, sendo a avenida B na vertical e a avenida A na horizontal. –
Semáforo A fica vermelho por 5s; semáforo B se mantém verde –
Semáforo B fica amarelo por 2 s; semáforo A se mantém vermelho
− Semáforo B muda para vermelho; semáforo A se mantém vermelho por 1s –
Semáforo A muda para verde; semáforo B se mantém vermelho por 5s − Semáforo A muda para amarelo por 2s; semáforo B se mantém vermelho − Semáforo A muda para vermelho; semáforo B se mantém vermelho por 1s. Elabore uma IHM no ambiente CODESYS para simular o funcionamento do programa elaborado.
