Preparação e Laminação de Tubos

Prévia do material em texto

REV
FOLHA
1 de 4
ITEM

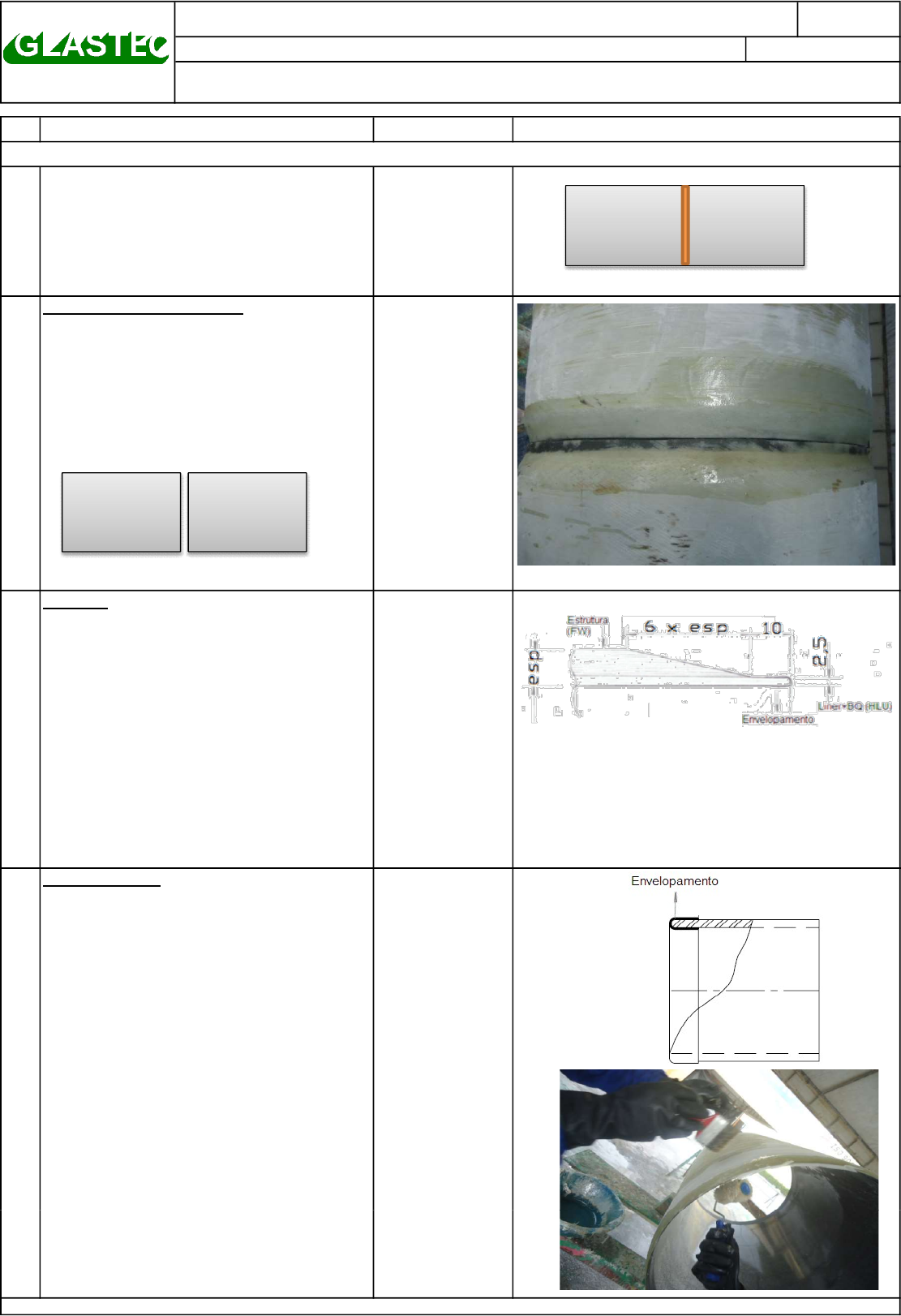

2. CORTE E ESQUADREJAMENTO: Cortar e lixar as
extremidades do tubo, deixando na melhor condição
possivel de uniformidade.
Utilizar esquadro para ajustar o corte.
CUIDADO: Esta etapa é muito importante pois
extremidades mal esquadrejadas provocam frestas
execssivas no acoplamento dos tubos
Evitar abertura
excessiva durante o
acoplamento dos
tubos.
3. CHANFRO: Melhor aplicação dos
COMO FAZER PORQUE FAZER? FOTO / CROQUI
PREPARAÇÃO DA SUPERFÍCIE
1. Utilizar fita (molde) para marcar a região do corte. Garantir a
uniformidade do
corte, evitar
desalinhamento do
tubo.
PROCEDIMENTO DE EXECUÇÃO 1
SERVIÇO:
UNIÃO LAMINADA - SOLDA DE TOPO
DESCRIÇÃO:
UNIÃO LAMINADA PARA A LINHA COMPOSITE OIL & GAS PIPING STANDARD
4. ENVELOPAMENTO:
(1) Lixar a área para o envelopamento com o
tamanho mínimo de 50 mm na área interna e 50 mm
na área externa do tubo.
1.1 - No lixamento interno deve-se remover toda a
camada condutiva.
(2) Aplicar primer com resina GT-002 EV0 1 na área a
ser envelopada.
(3) Aplicar uma camadas de Véu (largura de 25 mm) ,
com uso de pincel, molhando bem com resina GT-
002 EV01 e evitar a formação de bolhas roleteando a
superfície.
(4) Aguardar a cura da resina.
CUIDADOS: Durante o lixamento interno, ter o
máximo de cuidado para não danificar o liner.
Proteger
3. CHANFRO:
(1) O chanfro deve ser feito de tal forma que seja
atingida a barreira química (ver figuras ao lado e
croqui).
(2) Fazer o chanfro de 6 x esp.
(3) Lixar / deixar na barreira a química com uma
largura mínima de 10 mm.
Dimensões em milímetros.
Melhor aplicação dos
materiais que serão
aplicados na união
laminada. A união
laminada fica mais
resistente pois
aumenta area de
laminação.
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA GLASTEC, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE
REV
FOLHA
2 de 4
ITEM
LAMINAÇÃO
6. ACOPLAMENTO / PONTO DAS EXTREMIDADES:
(1) Garantir que as extremidades estejam
devidamente alinhadas e uniformes (abertura
máxima ver item 7).
(2) Fixar bem os tubos antes de pontear, para evitar
Evitar vazamento;
As extremidades
ponteadas permitem
que trabalhemos sem
que ocorra
DESCRIÇÃO:
UNIÃO LAMINADA PARA A LINHA COMPOSITE OIL & GAS PIPING STANDARD
COMO FAZER PORQUE FAZER? FOTO / CROQUI
5. LIXAMENTO ÁREAS DE LAMINAÇÃO:
(1) Lixar bem qualquer área em que for ser aplicado
os materiais. O
lixamento superficial faz parte do tratamento de
superfície de qualquer laminação.
Materias laminados em áreas que não estão bem
lixadas não ficam devidamente aderidos e
posteriormente ocorre uma separação entre os
laminados.
Este lixamento deve atingir no mínimo a largura final
da união laminada (ver figura ao lado).
NOTA: Se a tubulação estiver pintada é necessário
remover toda a tinta aplicada.
O objetivo do
lixamento é limpar a
superficie das
impurezas que
prejudicam a perfeita
aderencia do
laminado, como por
exemplo: óleo,
graxas, gorduras.
PROCEDIMENTO DE EXECUÇÃO 1
SERVIÇO:
UNIÃO LAMINADA - SOLDA DE TOPO
8. LAMINAÇÃO DA BARREIRA QUÍMICA:
(1) Aplicar 2 Véus + 2 Mantas de 450g/m², com uso de
Resina GT-002 EV01 , e evitar a formação de bolhas
roleteando a superfície.
Nota: Aguardar 20 minutos, antes de iniciar a
aplicação dos demais materiais.
Se for necessário, realizar preenchimento com
pedaços de mantas para deixar a superficie mais
Evitar vazamento
(2) Fixar bem os tubos antes de pontear, para evitar
quebra da união. (3)
Pontear as extremidades dos com uso de véu e
Resina.
que ocorra
separação das
extremidades.
7. Tolerância de Abertura entre extremidades:
(1) Limites de aberturas entre extremindades para
solda:
- 1" a 10" - 3 mm;
- 12" a 20" - 5 mm;
- 22" a 32" - 6 mm;
pedaços de mantas para deixar a superficie mais
plana para a união laminada. Realizar com a resina
da Barreira Química.
REV
FOLHA
3 de 4
ITEM
DESCRIÇÃO:
UNIÃO LAMINADA PARA A LINHA COMPOSITE OIL & GAS PIPING STANDARD
COMO FAZER PORQUE FAZER? FOTO / CROQUI
9. LAMINAÇÃO DA ESTRUTURA:
(1) Aplicar alternadamente camadas de (M) Manta e
(T) Tecido até obter a espessura de acordo com a
pressão de projeto do meio;
(2) Molhar bem com Resina GT-002 EV01 e evitar a
formação de bolhas roleteando a superfície. A resina
da estrutura é pigmentada na cor branca e deve-se
ter muito cuidado para evitar que fique pontos com
bolhas ou secos no laminado. (3) Na laminação da
estrutura é recomendado aplicar os materias de fibra
descentralizando a aplicação. Este cuidado diminui a
altura das uniões e aumenta a área aplicação
(largura final). Quanto maior a área aplicada melhor a
resistência mecânica da união e de cura do
laminado.
NOTA: Antes de utilizar a resina de estrutura
misturar bem para evitar a decomposição dos
aditivos no fundo da lata.
Sempre finalizar a unão laminada com duas mantas e
nunca deixar tecido exposto.
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA GLASTEC, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE
PROCEDIMENTO DE EXECUÇÃO 1
SERVIÇO:
UNIÃO LAMINADA - SOLDA DE TOPO
10. ACABAMENTO FINAL:
(1) Efetuar acabamento na união com lixamento
superficial para a pintura.
(2) Neste acabamento deve ser removido pingos de
resina escorrida na tubulação, rebarbas de fibra
expostas.
Efetuar a pintura conforme procedimento da linha.
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA GLASTEC, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE
REV
FOLHA 4 de 4
ITEM
Este defeito pode ser evitado realizando o preenchimento do chanfro
durante a laminação da barreira química, procedimento descrito no item 8.Este defeito visual parece que tem um buraco/depressão no centro da
solda e não é admitido.
O preenchimento se necessário deve ser realizado após a aplicação de
dois véus e duas mantas. Pode ser realizado com pedaços de mantas.
Este defeito ocorre em laminados em que não há uma
descentralisação do material de fibra. Esta união laminada fica
parecendo um calculo no meio da tubulação, alem de ter uma área de
aplicação menor que reduz a resistência mecânica do laminado. A
Descentralização consiste em aplicar os materiais da estrutura um
pouco mais a esquerda e a direita do centro da união
COMO FAZER PORQUE FAZER? FOTO / CROQUI
DEFEITOS VISUAIS QUE DEVEM SER EVITADOS
PROCEDIMENTO DE EXECUÇÃO 1
SERVIÇO: UNIÃO LAMINADA - SOLDA DE TOPO
DESCRIÇÃO:
UNIÃO LAMINADA PARA A LINHA COMPOSITE OIL & GAS PIPING STANDARD
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA GLASTEC, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE
dois véus e duas mantas. Pode ser realizado com pedaços de mantas.
Após o preenchimento aplicar as ultimas três mantas da barreira química.
pouco mais a esquerda e a direita do centro da união
(aproximandamente 50 mm a esquerda ou direita).
