Demodulação de frequência A demodulação
ou a detecção FM pode ser conseguida diretamente por
meio de um circuito PLL. Se a frequência central do PLL
for selecionada ou projetada na frequência da portadora
de FM, a tensão filtrada ou de saída do circuito da Figura
13.25 será a tensão demodulada desejada, variando em
valor proporcional à variação da frequência do sinal.
O circuito PLL opera, portanto, como filtro, limitador
e demodulador de frequência intermediária (FI), como
aqueles utilizados em receptores de FM.
Uma unidade PLL conhecida é o 565, mostrado na
Figura 13.26(a). O 565 contém um detector de fase, um
amplificador e um oscilador controlado por tensão, os
quais estão apenas parcialmente conectados internamente.
Um resistor e um capacitor externos R1 e C1, respecti-
vamente, são utilizados para fixar a frequência livre ou
central do VCO. Outro capacitor externo, C2, é utilizado
para fixar a banda passante do filtro passa-baixas, e a saída
do VCO deve ser conectada de volta como entrada para o
detector de fase para fechar a malha do PLL. O 565 utiliza
normalmente duas fontes de alimentação, V + e V –.
V+
10
Amp.
3,6 kΩ
R1
(a)
Entrada
VCOSaída
Saída
demodulada
Saída de
referência
C1 V−
3
5 6
7
8 1
4
2
9
565
Detector
de fase
Detector
de fase
Sinal FM
de entrada Saída
demodulada
Saída de
referência
330 pF
C2
220 pF
C1
10 kΩ
R1
Amp.3
5
4
2
VCO
8 19
+6 V −6 V
fo = R1C1
0,3
6
73,6 kΩ
10
+6 V
C2
(b)
Saída
V7
Frequência
+5,3 V
+5 V
+4,7 V
fo
(= 136,36 kHz)fo − 2
fL
(= 45,45 kHz)
fo + 2
fL
(= 227,27 kHz)± fL
(± 181,82 kHz)
(c)

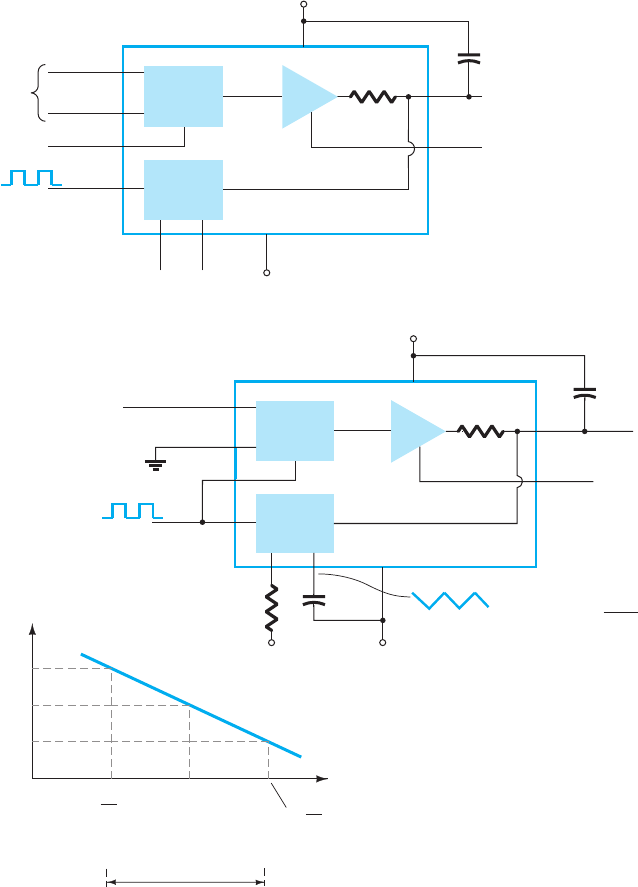

Figura 13.26 Malha amarrada por fase (PLL): (a) diagrama em blocos básico; (b) PLL conectado como um demodulador de
frequência; (c) gráfico da tensão de saída versus frequência.
616 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 616 3/11/13 6:28 PM
A Figura 13.26(b) mostra o PLL conectado para
operar como um demodulador de FM. O resistor R1 e o
capacitor C1 determinam a frequência livre ƒo como segue:

fo =
0,3
R1C1


(13.9)

=
0,3
(10 × 103)(220 × 10-12)
= 136,36 zHk
com a limitação de 2 kΩ ≤ R1 ≤ 20 kΩ. A faixa de
amarração é
fL = {
8fo
V
= {
8(136,36 × 103)
6
= {181,8 kHz
para tensões de alimentação de V = ±6 V. A faixa de
captura é:
fC = { 1
2p
 Ä
2pfL
R2C2
= { 1
2p
 Å
2p(181,8 × 103)
(3,6 × 103)(330 × 10-12)
= 156,1 kHz

O sinal no pino 4 é uma onda quadrada de 136,36
kHz. Um sinal de entrada dentro da faixa de amarração de
181,8 kHz produz um sinal de saída no pino 7 que varia em
torno de seu valor de tensão CC de acordo com a frequência
do sinal de entrada em fo. A Figura 13.26(c) mostra a saída
no pino 7 em função da frequência do sinal de entrada. A
tensão CC no pino 7 está relacionada linearmente à fre-
quência do sinal de entrada, dentro da faixa de frequência
ƒL = 181,8 kHz, em torno da frequência central de 136,36
kHz. A tensão de saída é o sinal demodulado que varia
com a frequência dentro da faixa de operação especificada.
Síntese de frequência Um sintetizador de frequência
pode ser construído tomando-se como base um PLL, como
mostra a Figura 13.27. Um divisor de frequência é inserido
entre a saída do VCO e o comparador de fase, de modo que
o sinal da malha para o comparador esteja na frequência ƒo,
enquanto a saída do VCO esteja em Nƒo. Essa saída será
um múltiplo da frequência de entrada enquanto a malha
estiver amarrada. O sinal de entrada pode ser estabilizado
em ƒ1 com a saída resultante do VCO em Nƒ1, se a malha
for ajustada para travar na frequência fundamental (quando
ƒo = ƒ1). A Figura 13.27(b) mostra um exemplo utilizando
um PLL 565 como multiplicador de frequência e um 7490
como divisor. A entrada Vi na frequência ƒ1 é comparada à
entrada (frequência ƒo) no pino 5. Uma saída em Nƒo (4ƒo
neste exemplo) é conectada através de um circuito inver-
sor à entrada do 7490, no pino 14, a qual varia entre 0 V e
+5 V. Utilizando a saída no pino 9, cuja frequência é um
quarto daquela na entrada do 7490, encontramos o sinal
do pino 4 do PLL, que tem uma frequência igual a quatro
vezes a frequência de entrada enquanto a malha permanece
amarrada. Visto que o VCO pode variar apenas dentro de
uma faixa limitada a partir de sua frequência central, pode
ser necessário mudar a frequência do VCO quando o valor
do divisor for alterado. Enquanto o circuito PLL estiver
amarrado, a frequência de saída do VCO será exatamente N
vezes a frequência de entrada. É necessário apenas reajustar
ƒo para que fique dentro da faixa de captura e amarração.
Nesse caso, então, a malha fechada resultará em uma saída
do VCO com uma frequência igual a Nƒ1.
Decodificadores FSK Um decodificador de sinal
FSK pode ser construído como mostra a Figura 13.28.
O decodificador recebe um sinal em uma das duas fre-
quências distintas de portadora, 1270 Hz ou 1070 Hz,
representando os níveis lógicos do RS-232C de marca
(–5 V) ou de espaço (+14 V), respectivamente. Conforme
o sinal é aplicado à entrada, a malha trava na frequência
de entrada, rastreando-a entre duas frequências possíveis,
com um deslocamento CC correspondente na saída.
O filtro RC em escada (três seções com C = 0,02 μF
e R = 10 kΩ) é utilizado para remover o componente da
soma das frequências. A frequência livre é ajustada com
R1 de maneira que o valor de tensão CC na saída (pino
7) seja o mesmo que no pino 6. Então, uma entrada com
frequência de 1070 Hz levará a tensão de saída do decodi-
ficador ao nível alto (espaço ou +14 V). Uma entrada em
1270 Hz, da mesma maneira, levará a saída CC do 565 a
ser menos positiva que a saída digital, que cai então para
o valor de nível baixo (marca, ou –5 V).
