aceita a entrada de valores binários em, geralmente, 0 V
ou Vref e fornece uma tensão de saída proporcional ao valor
binário de entrada. A Figura 13.12(a) mostra um circuito
em escada com quatro tensões de entrada representando 4
bits de dados digitais e uma tensão de saída CC. A tensão
de saída é proporcional ao valor de entrada digital dada
pela relação:
Vo =
D0 × 20 + D1 × 21 × D2 × 22 + D3 × 23
24 Vref

(13.1)
No exemplo mostrado na Figura 13.12(b), a tensão
de saída resultante é:
Vo =
0 × 1 + 1 × 2 + 1 × 4 + 0 × 8
16
 (16 V) = 6 V
Portanto, o valor digital 01102 é convertido em 6 V
analógico.
A função do circuito em escada é converter os 16
valores binários possíveis de 0000 a 1111 para um dos
16 valores de tensão múltiplos de Vref/16. A utilização
de mais seções no circuito em escada possibilita que
tenhamos mais entradas binárias e maior quantização de
cada estágio. Por exemplo, um circuito em escada de 10
estágios poderia estender o número de degraus de tensão,
ou resolução de tensão, para Vref/210, ou Vref/1024. A tensão
de referência de Vref = 10 V apresentaria, então, degraus
de tensão com valor de 10 V/1024 ou aproximadamente
10 mV. Um número maior de estágios permite maior re-
solução de tensão. De modo geral, a resolução de tensão
para n estágios em escada é:

Vref
2n

(13.2)
A Figura 13.13 mostra um diagrama em bloco de
um DAC típico que utiliza um circuito em escada. Esse
circuito, chamado no diagrama de escada R-2R, encontra-
-se entre a fonte de corrente de referência e as chaves de
corrente conectadas a cada entrada binária. A corrente
de saída resultante é proporcional ao valor binário de
entrada. A entrada binária seleciona alguns ramos do
circuito em escada, o que produz uma corrente de saída,
que é o resultado de uma soma ponderada da corrente
de referência. Conectar a corrente de saída através de
um resistor resultará em uma tensão analógica, se assim
for desejado.
Saída
+9 V
5,1 kΩ
1 kΩ
8,2 kΩ
+9 V
9,1 kΩ
7,5 kΩ 1
2
+5 V
+1 V
Saída alta
Vref1 ≅+ 5 V
Vref2 ≅ +1 V
+
–
1
2
3
4
7
5
6
12+
–
Entrada
Saída baixa
Saída baixa

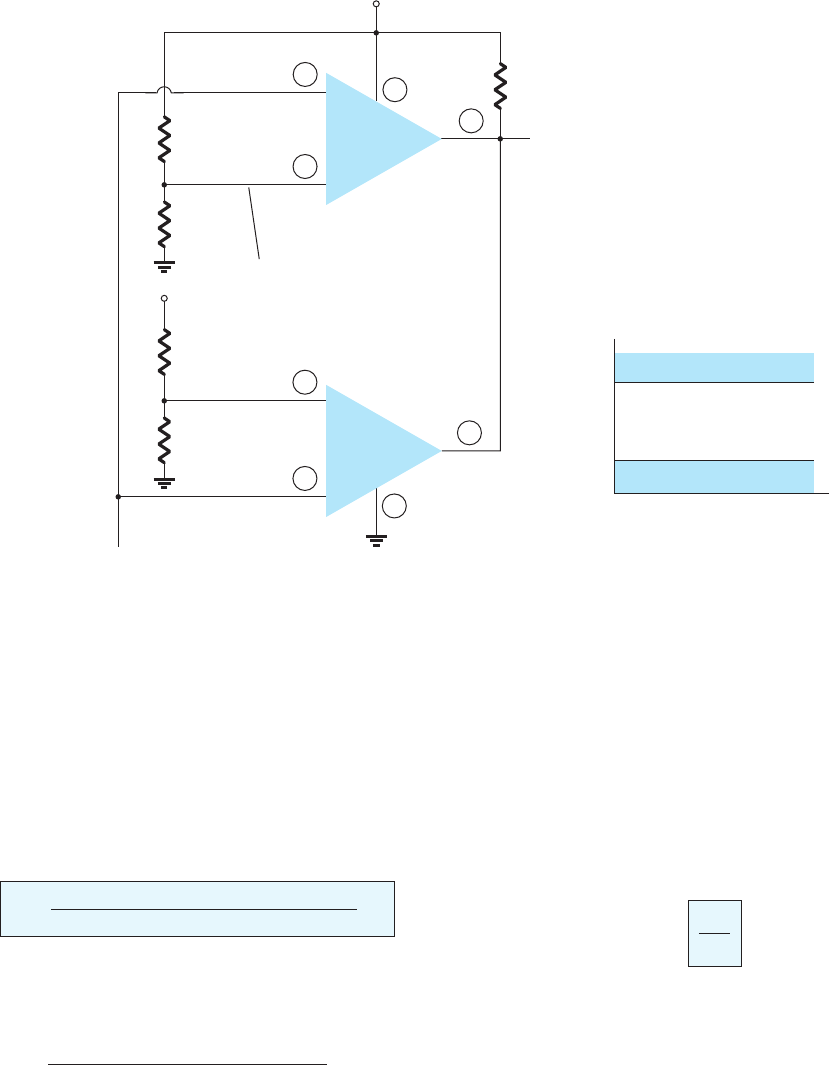

Figura 13.11 Operação de dois circuitos comparadores 339 como detector de janela.
606 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 606 3/11/13 6:28 PM
Conversão analógico-digital
Conversão de dupla rampa Um método bastante
utilizado para converter uma tensão analógica em uma
tensão digital é o de dupla rampa. A Figura 13.14(a) mos-
tra um diagrama em bloco do conversor básico de dupla
rampa. A tensão analógica a ser convertida é aplicada atra-
vés de uma chave eletrônica a um circuito integrador ou
gerador de rampa (essencialmente uma corrente constante
que carrega um capacitor para produzir uma tensão linear
em rampa). A saída digital é obtida a partir de um contador
que funciona durante ambos os intervalos de inclinação
positiva e negativa do integrador.
O método de conversão ocorre como segue. Para um
intervalo de tempo fixo (geralmente a faixa de contagem
completa do contador), a tensão analógica conectada ao
integrador aumenta a tensão na entrada do comparador
até um determinado valor positivo. A Figura 13.14(b)
mostra que, no fim do intervalo fixo de tempo, a tensão
do integrador é tanto maior quanto maior for a tensão de
entrada. No fim do intervalo fixo de contagem, a conta-
gem é ajustada para zero, e a chave eletrônica conecta o
integrador a uma tensão de entrada fixa ou de referência.
A saída do integrador (ou entrada do capacitor) decresce
então a uma taxa fixa. O contador avança durante esse
tempo, enquanto a saída do integrador diminui a uma taxa
fixa até ficar abaixo da tensão de referência do compara-
dor, ao mesmo tempo em que a lógica de controle recebe
um sinal (a saída do comparador) para parar a contagem.
O valor digital armazenado no contador é então a saída
digital do conversor.
O uso do mesmo clock e do mesmo integrador para
realizar a conversão durante os intervalos de inclinação
positiva e negativa tende a compensar os desvios da fre-
quência de clock e as limitações de precisão do integrador.
Selecionando o valor de entrada de referência e a taxa de
clock, podemos graduar a saída do contador de acordo com
o desejado. O contador pode ser binário, BCD ou outra
forma de contador digital escolhida.
Conversão com circuito em escada Outro mé-
todo bastante conhecido de conversão analógico-digital
utiliza um circuito em escada juntamente com circuitos
Io
Vref
Chaves de corrente
R-2R Escada
Corrente
de referência
Entradas digitais
Figura 13.13 CI conversor digital-analógico que utiliza
circuito em escada R-2R.

V (Saída
analógica)
Entrada digital
o
Figura 13.12 Circuito em escada de quatro estágios utilizado como conversor digital-analógico: (a) circuito básico;
(b) exemplo de circuito com entrada 0110.
Capítulo 13 CIs lineares/digitais 607
Boylestad_2012_cap13.indd 607 3/11/13 6:28 PM
contadores e comparadores (veja a Figura 13.15). Um con-
tador digital avança a partir de zero, enquanto um circuito
em escada, acionado pelo contador, gera uma tensão em
escada, como mostra a Figura 13.15(b), que aumenta em
um incremento de tensão a cada passo de contagem. Um
circuito comparador, recebendo a tensão em escada e a
tensão de entrada analógica, fornece um sinal para parar
a contagem quando a tensão da escada se eleva acima da
tensão de entrada. O valor do contador nesse instante é a
saída digital.
O incremento de tensão do sinal em escada depende
do número de bits de contagem utilizado. Um contador
de 12 estágios operando um circuito em escada de 12
estágios, utilizando uma referência de 10 V, apresentaria
um incremento de tensão igual a:
Vref
212 =
10 V
4096 = 2,4 mV
Isso resultaria em uma resolução de conversão de
2,4 mV. A taxa de clock do contador afetaria o tempo
necessário para fazer uma conversão. Uma taxa de clock
de 1 MHz operando um contador de 12 estágios exigiria
um tempo máximo de conversão de:
4096 × 1 µs = 4096 µs ≈ 4,1 ms
O número mínimo de conversões que poderia ser
feito em cada segundo seria, então,
número de conversões = 1/4,1 ms
≈ 244 conversões/segundo
Entrada analógica
Integrador
Comparador
Vref
Clock
Entrada digital
Pulso
de reset
Fim da contagem
Linear Linear/Digital Digital
(a)
Entrada de
referência
Fim da
contagem Lógica de
 controle
Pulsos de
contagem
Intervalo de contagem
Contagem
digital
menor
Contagem
digital
Contagem
digital
maior
Taxa fixa
de descarga
(b)
Tensão de entrada
Tensão de entrada menor
Contador
digital
Intervalo de
tempo fixo
Tens
ão
de
ent
rad
a m
aio
r
Figura 13.14 Conversor analógico-digital que utiliza o método de dupla rampa: (a) diagrama lógico; (b) forma de onda.
608 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 608 3/11/13 6:28 PM
Na média, com algumas conversões exigindo pouco
tempo de contagem e outras próximas ao máximo tempo
de contagem, um tempo de conversão de 4,1 ms/2 =
2,05 ms é necessário, e o número médio de conversões é
de 2 × 244 = 488 conversões/segundo. Uma taxa de clock
mais lenta resultaria em menos conversões por segundo.
Um contador utilizando menos estágios de contagem (e
menor resolução de conversão) faria mais conversões por
segundo. A precisão da conversão depende da precisão
do comparador.
13.4 FUnCIonamento De Um
CI temporIzaDor
Outro circuito integrado analógico-digital bastante
utilizado é o versátil temporizador 555. O CI é o resultado
de uma combinação de comparadores lineares e flip-flops
digitais, como mostra a Figura 13.16. O circuito inteiro
costuma ser alojado em um encapsulamento de oito pinos,
como especifica a Figura 13.16. Uma conexão em série de
três resistores determina os valores da tensão de referência
para os dois comparadores em 2VCC/3 e VCC/3. A saída
desses comparadores habilita ou desabilita o flip-flop.
A saída do circuito flip-flopé, então, trazida até a saída
através de um estágio amplificador de saída. O circuito
flip-flop também aciona um transistor dentro do CI, com
o coletor usualmente sendo levado a um nível baixo para
descarregar um capacitor de temporização.
operação astável
Uma aplicação conhecida do CI temporizador 555
é como um multivibrador astável ou circuito de clock. A
análise a seguir do funcionamento do 555 como um cir-
cuito astável engloba detalhes das diferentes partes da uni-
dade e de como as várias entradas e saídas são utilizadas.
A Figura 13.17 mostra um circuito astável construído com
um resistor e um capacitor externos para fixar o intervalo
de temporização do sinal de saída.
O capacitor C carrega-se, tendendo ao valor VCC,
através dos resistores externos RA e RB. Como mostra a
Figura 13.17, a tensão do capacitor aumenta até ultra-
passar 2VCC/3. Essa tensão é a tensão de limiar no pino 6,
(a)
(b)
Entrada
analógica
Fim da
contagem
Tensão analógica
Início da
contagem
Intervalo da
contagem
Fim da
contagem
Tensão em
escada (degraus)
Saída digital
Pulsos de
contagem
Pulso
de reset
Comparador Lógica de
controle Contador digital
Circuito em escada
Clock
Figura 13.15 Conversor analógico-digital que utiliza um circuito em escada: (a) diagrama lógico; (b) forma de onda.
Capítulo 13 CIs lineares/digitais 609
Boylestad_2012_cap13.indd 609 3/11/13 6:28 PM
que leva o comparador 1 a disparar o flip-flop de forma
que a saída no pino 3 seja levada para nível baixo. Além
disso, o transistor de descarga é ligado, fazendo com que
o capacitor seja descarregado através de RB pelo pino 7.
A tensão do capacitor diminui, então, até cair abaixo do
valor de disparo (VCC/3). O flip-flop é disparado, a saída
retorna para o nível alto e o transistor de descarga é des-
ligado, fazendo com que o capacitor possa novamente
ser carregado através dos resistores RA e RB em direção
ao valor de VCC.
A Figura 13.18(a) mostra as formas de onda no
capacitor e na saída referentes a um circuito astável. Os
cálculos dos intervalos de tempo nos quais a saída é alta
e baixa podem ser feitos pelas relações
 Talta 0,7(RA + RB)C (13.3)
 Tbaixa 0,7RBC (13.4)
O capacitor C é
carregado através
de R + RBA
O capacitor C é
descarregado através
de RB
Temporizador
555
Saída
alta baixa
,
Figura 13.17 Multivibrador astável usando o CI 555.
VCC Limiar
F/F Saída
Descarga
VrefReset
R
1
2
Tensão de
controle
Entrada
de disparo
1 2
3
4
7
5
68
1
3
R
R
+
–
+
–
2
3
Estágio
de saída
( VCC)
( VCC)
Figura 13.16 Detalhes do CI temporizador 555.
610 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 610 3/11/13 6:28 PM
O período total é:
 T = período = Talta + Tbaixa (13.5)
A frequência do circuito astável é calculada com,*

f =
1
T
1,44
(RA + 2RB)C

(13.6)
eXemplo 13.1
Determine a frequência e desenhe a forma de onda de
saída para o circuito da Figura 13.18(a).
solução:
Utilizando as Equações 13.3 a 13.6, temos
Talta = 0,7(RA + RB)C
 = 0,7(7,5 × 103 + 7,5 × 103)(0,1 × 10–6) = 1,05 ms
Tbaixa = 0,7RBC = 0,7(7,5 × 103)(0,1 × 10–6) = 0,525 ms
 T = Talta + Tbaixa = 1,05 ms + 0,525 ms = 1,575 ms
f =
1
T =
1
1,575 × 10-3 635 Hz
As formas de onda aparecem na Figura 13.18(b).
operação monoestável
O temporizador 555 pode também ser utilizado como
um circuito multivibrador monoestável ou de disparo único
(one-shot), como mostra a Figura 13.19. Quando o sinal
na entrada de disparo apresenta uma borda negativa, ele
dispara o monoestável, e a saída no pino 3 vai para o nível
alto e permanece ali durante um período de tempo dado por:
 Talta = 1,1RAC (13.7)
Ainda com relação à Figura 13.16, a borda negati-
va na entrada de disparo faz o comparador 2 disparar o
flip-flop, com a saída no pino 3 indo para nível alto. O
capacitor C é carregado em direção a VCC através do re-
sistor RA. Durante o intervalo de carga, a saída permanece
alta. Quando a tensão através do capacitor atinge o valor
de limiar de 2VCC/3, o comparador 1 dispara o flip-flop,
com a saída indo para nível baixo. O transistor de descarga
também vai a nível baixo, fazendo com que o capacitor
permaneça próximo de 0 V até ser novamente disparado.
A Figura 13.19(b) mostra o sinal de disparo da entrada
e a forma de onda resultante na saída para o temporizador 555
funcionando como monoestável. Períodos de tempo para esse
circuito podem variar de microssegundos a vários segundos,
o que torna o CI útil para uma vasta gama de aplicações.
Temporizador
555
Saída
Descarga do
capacitor
,
,
,,,,
,
,,
,
,
,
, , ,
Tempo (m/s)
Carga do
capacitor
Tempo (m/s)
alta
baixa
Figura 13.18 Multivibrador astável para o Exemplo 13.1: (a) circuito; (b) formas de onda.
* O período pode ser calculado diretamente de T = 0,693(RA + 2RB)C ≈ 0,7(RA + 2RB)C e a frequência, de f 1,44
(RA + 2RB)C
 .
Capítulo 13 CIs lineares/digitais 611
Boylestad_2012_cap13.indd 611 3/11/13 6:28 PM
eXemplo 13.2
Determine o período da forma de onda de saída para
o circuito da Figura 13.20 quando disparado por um
pulso com borda negativa.
solução:
Utilizando a Equação 13.7, obtemos
Talta = 1,1RAC = 1,1(7,5 × 103)(0,1 × 10–6) = 0,825	ms
13.5 osCIlaDor ControlaDo
por tensão
Um oscilador controlado por tensão (VCO) é um
circuito que oferece um sinal variável de saída (normal-
mente uma forma de onda quadrada ou triangular) cuja
frequência pode ser ajustada sobre uma faixa e controlada
por uma tensão CC. Um exemplo de VCO é a unidade
de CI 566, que possui circuitos para gerar sinais tanto de
onda quadrada quanto triangular, cuja frequência é fixada
por um resistor e um capacitor externos e, em seguida,
variada por uma tensão CC aplicada. A Figura 13.21(a)
mostra que o 566 contém fontes de corrente para carregar
e descarregar um capacitor externo C1 a uma taxa deter-
minada pelo resistor externo R1 e pela tensão moduladora
CC de entrada. Um circuito Schmitt trigger é utilizado para
chavear as fontes de corrente para carregar ou descarregar
o capacitor. A tensão triangular desenvolvida no capacitor
e a onda quadrada do Schmitt trigger são fornecidas como
saídas através de amplificadores buffers.
A Figura 13.21(b) mostra os pinos de conexão da
unidade 566 e um resumo de fórmulas e de valores-limite.
O oscilador pode ser programado para operar em uma faixa
de frequência de razão 10:1 através da seleção adequada
de um resistor e um capacitor externos, e, então, modulado
sobre uma faixa cuja frequência pode variar em uma razão
10:1 ajustada por uma tensão de controle VC.
A frequência livre, ou frequência central de operação
(ƒo), pode ser calculada a partir de

fo =
2
R1C1
 a
V + - VC
V + b

(13.8)
com as seguintes restrições práticas de valores de circuitos:
1. R1 deve estar na faixa de 2 kΩ ≤ R1 ≤ 20 kΩ.
2. VC deve estar na faixa de 3
4
V + ≤ VC ≤ V +.
3. fo deve estar abaixo de 1 MHz.
4. V + deve estar entre 10 V e 24 V.
Entrada
de disparo
Saída
Saída
Alta
Alta
Baixa
Saída de
disparo alta
Disparos de entrada
temporizam na
borda negativa
Temporizador
555
Talta
,
Figura 13.19 Operação do temporizador 555 como monoestável: (a) circuito; (b) formas de onda.
Saída
CI
555
,
,
,
Entrada
de disparo
Figura 13.20 Circuito monoestável para o Exemplo 13.2.
612 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 612 3/11/13 6:28 PM
A Figura 13.22 mostra um exemplo no qual o gera-
dor de funções com 566 é utilizado para fornecer os sinais
com as formas de onda triangular e quadrada em uma
frequência fixa determinada por R1, C1 e VC. Um divisor
resistivo com R2 e R3 estabelece a tensão modulante CC
em um valor fixo
VC =
R3
R2 + R3
V +
=
10 k
1,5 k + 10 k (12 V)
= 10,4 V
(a qual cai apropriadamente na faixa de tensão de 0,75 V +
= 9 V e V + = 12 V). Utilizando a Equação 13.8, temos:
fo =
2
(10 × 103)(820 × 10-12)
 a 12 - 10,4
12 b
32,5 zHk
Fontes de
correnteSchmitt
trigger
Amplificadores
buffers
Entrada de
modulação, VC
Entrada de
modulação, VC
GND Saída de onda
triagularSaída de onda
quadrada
,
Figura 13.21 Um gerador de funções com 566: (a) diagrama em blocos; (b) configuração de pinos e resumo de dados de operação.
,
Figura 13.22 Conexão de uma unidade de VCO com 566.
Capítulo 13 CIs lineares/digitais 613
Boylestad_2012_cap13.indd 613 3/11/13 6:28 PM
O circuito da Figura 13.23 mostra como a frequência
da onda quadrada de saída pode ser ajustada utilizando-se
a tensão de entrada VC para variar a frequência do sinal.
O potenciômetro R3 permite variar VC de cerca de 9 V até
quase 12 V, sobre a faixa completa de frequência de 10:1.
Na situação em que o cursor do potenciômetro é levado
totalmente para cima, a tensão de controle é de
VC =
R3 + R4
R2 + R3 + R4
 (V+)
=
5 k + 18 k
510 + 5 k + 18 k (+12 V)
= 11,74 V
o que resulta em uma frequência de saída mínima de:
fo =
2
(10 × 103)(220 × 10-12)
a 12 - 11,74
12 b
19,7 kHz
Com o cursor de R3 ajustado à extremidade inferior,
a tensão de controle é
VC =
R4
R2 + R3 + R4
 (V+)
=
18 k
510 + 5 k + 18 k (+12 V)
= 9,19 V
o que resulta em uma frequência máxima de:
fo =
2
(10 × 103)(220 × 10-12)
 a 12 - 9,19
12 b
212,9 kHz
A frequência da onda quadrada de saída pode então
ser variada utilizando o potenciômetro R3 para uma faixa
de frequência de, no mínimo, 10:1.
Em vez de variar o ajuste do potenciômetro para
mudar o valor de VC, a frequência da onda quadrada de
saída pode ser variada utilizando-se uma tensão modulante
de entrada, Vent, que pode ser aplicada como mostra a Fi-
gura 13.24. O divisor de tensão estabelece VC em cerca de
10,4 V. Uma tensão CA de entrada de cerca de 1,4 V de
pico pode variar VC em torno do ponto de polarização entre
as tensões de 9 V e 11,8 V, fazendo com que a frequência
de saída varie em uma faixa de 10:1. O sinal de entrada
Vent, portanto, modula em frequência a tensão de saída em
torno da frequência central, determinada pelo valor de
polarização VC = 10,4 V (ƒo = 121,2 kHz).
13.6 malha amarraDa por Fase
A malha amarrada por fase (PLL) é um circuito
eletrônico que consiste de um detector de fase, um filtro
passa-baixas e um oscilador controlado por tensão conec-
tados como mostra a Figura 13.25. Aplicações comuns
do PLL incluem: (1) sintetizadores de frequência que
fornecem múltiplos de uma frequência de um sinal de
referência (por exemplo, a frequência portadora para os
múltiplos canais de um transmissor que opere na faixa
do cidadão (CB) ou transmissores de rádios marítimos
pode ser gerada utilizando uma frequência controlada por
cristal único, e seus múltiplos obtidos utilizando-se um
PLL); (2) circuitos de demodulação FM para operação
em FM com excelente linearidade entre a frequência do
sinal de entrada e a tensão de saída do PLL; (3) demodu-
lação das duas frequências de transmissão de dados ou de
portadora em transmissões de dados digitais modulados
,
ent
Figura 13.24 Operação de um VCO com entrada de
frequência moduladora.
Figura 13.23 Conexão de um 566 como uma unidade VCO.
614 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap13.indd 614 3/11/13 6:28 PM
em FSK, phase shift keying; e (4) uma ampla variedade
de aplicações, incluindo modems, receptores e transmis-
sores de telemetria, decodificadores de tom, detectores
AM e filtros de rastreamento.
Um sinal de entrada, Vi, e o de um VCO, Vo, são
comparados por um comparador de fase (veja a Figura
13.25), fornecendo uma tensão de saída, Ve, que representa
a diferença de fase entre os dois sinais. Essa tensão é então
aplicada a um filtro passa-baixas que fornece uma tensão
de saída (amplificada, se necessário), que pode ser tomada
como a tensão de saída de um PLL. Essa tensão é realimen-
tada para modular a frequência do VCO. O funcionamento
em malha fechada (closed-loop) do circuito mantém a fre-
quência do VCO amarrada à frequência do sinal de entrada.
operação básica do pll
A operação básica de um circuito PLL pode ser
explicada utilizando-se o circuito da Figura 13.25 como
referência. Consideraremos primeiro o funcionamento dos
vários circuitos da malha quando ela opera “amarrada”
(a frequência do sinal de entrada e a frequência do VCO
são iguais). Quando a frequência do sinal de entrada é
igual à do VCO para o comparador, a tensão Vd, tomada
como saída, tem o valor necessário para manter o VCO
“amarrado” ao sinal de entrada. O VCO, então, gera em
sua saída um sinal de onda quadrada com amplitude fixa e
na frequência da entrada. Podemos obter um desempenho
melhor do circuito se a frequência central do VCO, ƒo,
corresponder a uma tensão de polarização no centro da
faixa de valores possíveis para essa tensão. O amplificador
permite esse ajuste na tensão CC, tomando como entrada
a saída do filtro. Quando a malha está amarrada, os dois
sinais aplicados ao comparador têm a mesma frequência,
embora não necessariamente em fase. Uma diferença de
fase fixa entre os dois sinais para o comparador resulta em
uma tensão CC fixa para o VCO. Mudanças na frequência
de entrada do sinal resultam em mudanças na tensão CC
do VCO. Dentro de uma faixa de frequências de captura
e amarração, a tensão CC força a frequência do VCO a
ser igual à da entrada.
Durante a fase de “amarração” da malha, a saída do
comparador de fase possui componentes em frequências
relativas à soma e à diferença dos sinais comparados.
O filtro passa-baixas deixa passar somente os componentes
de baixa frequência do sinal, possibilitando a amarração
entre o sinal de entrada e o sinal do VCO.
Devido à faixa de operação limitada do VCO e
à conexão de realimentação do circuito PLL, há duas
bandas de frequência importantes especificadas para um
PLL. A faixa de captura de um PLL é a faixa de frequên-
cias centrada em torno da frequência livre do VCO, ƒo,
na qual a malha pode adquirir a amarração com o sinal
de entrada. Uma vez que o PLL conseguir a captura, ele
pode se manter amarrado com o sinal de entrada sobre
uma faixa de frequências relativamente ampla, chamada
faixa de amarração.
aplicações
O PLL pode ser utilizado em uma ampla variedade
de aplicações, incluindo (1) demodulação de frequên-
cia, (2) síntese de frequência e (3) decodificadores FSK.
A seguir, damos exemplos de cada um deles.
Sinal de
entrada
Na frequência
central do VCO, fo
Detector
de fase
Filtro
passa-baixas Amplificador Sinal de
saída
Figura 13.25 Diagrama em blocos de uma malha amarrada por fase básica (PLL).
Capítulo 13 CIs lineares/digitais 615
Boylestad_2012_cap13.indd 615 3/11/13 6:28 PM
