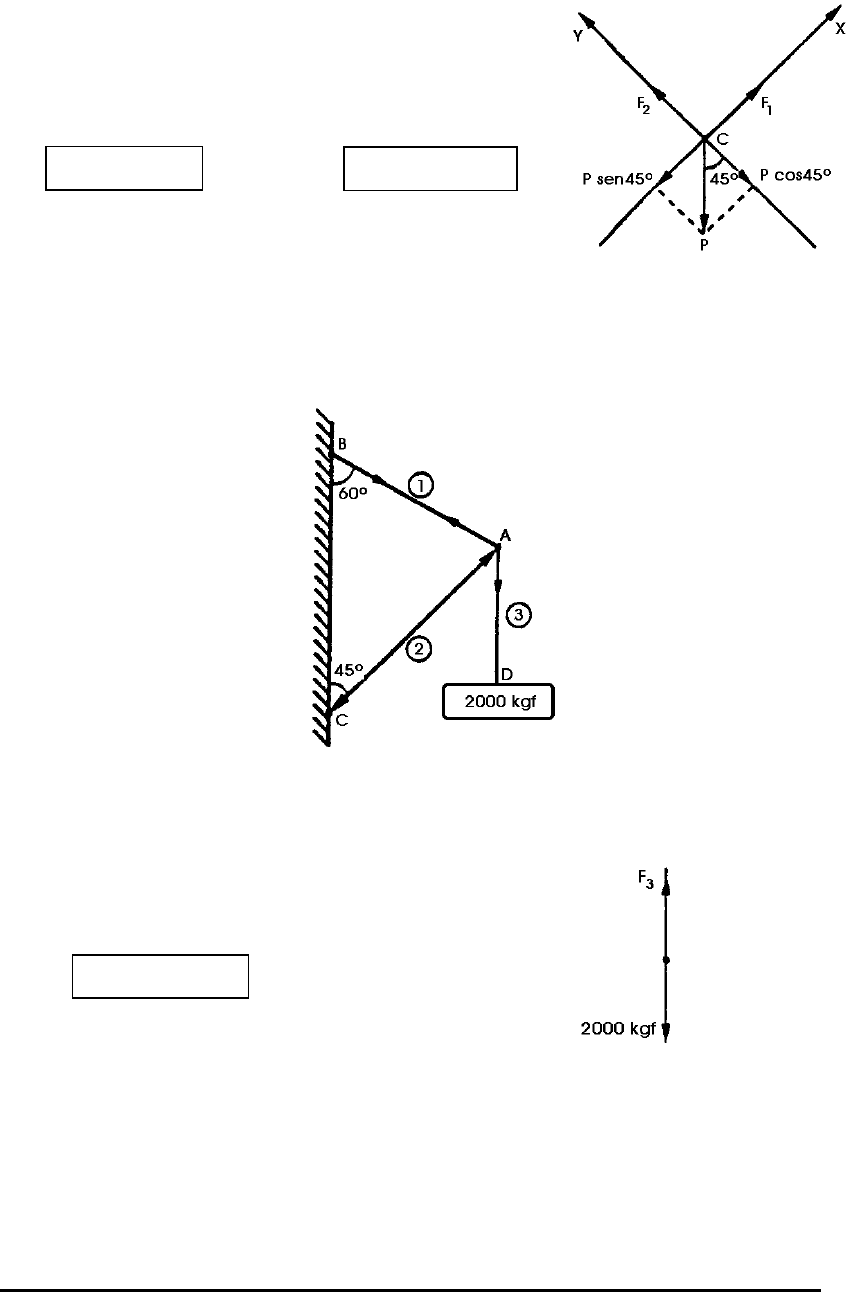

SENAI/SC Resistência dos Materiais 15 Novamente como no exemplo anterior, o nó C é o mais conveniente. Porém, neste exemplo, temos a oportunidade de apresentar mais um artifício, que poderá ser utilizado sempre que for necessário. Este artifício (mudança de plano) torna-se conviniente, sempre que duas ou mais forças estiverem colineares ou defasadas 90º. Os cabos 1, 2, 3 estão tracionados, portanto teremos o nó C com o sistema de forças a seguir. Exemplo 1 Uma carga de 2000 kgf está suspensa conforme mostra 1, 2 e 3 a figura ao lado. Determinar as forças normais atuantes nas barras Solução: Iniciamos os cálculos pelo nó D. A carga de 2000 kgf traciona a barra 3, portanto teremos o sistema de forças abaixo. ΣFy = 0 F3 = 2000kgf ΣFy = 0 F2 = P cos45° F2= 0,707 ΣFx = 0 F1= P sen F1 = 0,707 P
