Universidade Estácio de Sá | Unidade Cabo Frio-RJ
Curso de Arquitetura e Urbanismo

Professor: Ivo Matos Barreto Júnior
Disciplina: Ateliê de Projeto: análise e composição da forma (ARA 0457)

Orientações para o SEGUNDO TRABALHO
(VERSÃO R01 . 20/10/2020)

1. Trabalho em grupo (apresentação oral e entrega física impressa)
Desenvolvimento de projeto, em nível de Estudo Preliminar, para edificação multiuso de
caráter coletivo, a ser localizada na praça central do bairro Novo Portinho, em Cabo Frio/RJ

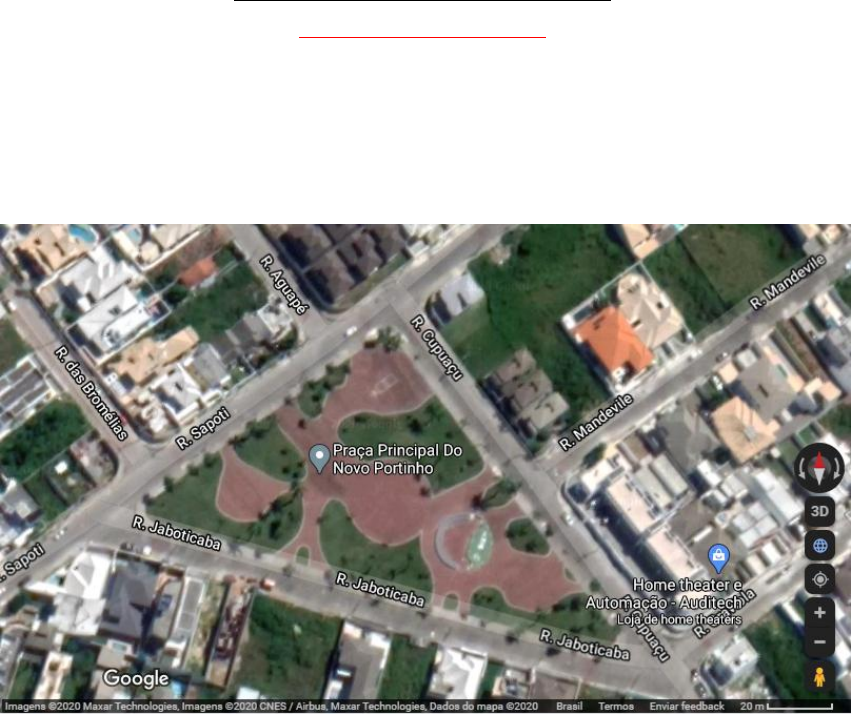

Planta de localização do local que receberá a edificação. Fonte: Google Maps/2020

1. PROGRAMA DE NECESSIDADES PRELIMINAR
Edificação de uso misto, a ser implementada na praça, em local indicado pelo professor,
térrea, contemplando os seguintes usos:

Setor A: Manutenção
- Zeladoria (administração e segurança)
- Vestiário pequeno
- Ferramentaria

Setor B: Uso coletivo público
- Sede da Associação de Moradores, contendo:
- sala de reuniões e arquivo
- Sala multi-uso (assembleias e exposições)
- Banheiro
- Copa
- Varanda para pequenos encontros
- Banheiros públicos (masculino, feminino e adaptado)

Setor C: Serviços
- Cafeteria pequena (sem cocção), contendo minimamente:
 - Balcão
 - Cozinha;
- Pequeno depósito de mantimentos;
 - Salão externo coberto ou semi-coberto para mesas (6 a 10 mesas de 4 lugares)
 - Banheiros (masculino e feminino)
 - Depósito para materiais e equipamentos (mesas e cadeiras)
 - Lixeira
- Parquinho infantil (poderá adaptar canteiro existente, se desejado)


2. Visita técnica
2.1 Produção de Mapa Diagnóstico da área projeto, contendo minimamente:

a. Croqui geral da área e medidas aproximadas (levar trena grande);
b. Condicionantes ambientais: orientação solar, incidência predominante de
vento e chuva, áreas de sombra e sol;
c. Hierarquia e formas de acesso à área;
d. Fluxos de Pedestres e ciclistas mais presentes;
e. Fluxos e intensidade de fluxo de carros;
f. Vistas e perspectivas relevantes;
g. Perfil dos usuários atuais e usuários em potencial;
h. Caracterização e análise do contexto de entorno;
i. Presença de vegetação e sombras.

2.2 Pesquisa de campo e bibliográfica, para definição das áreas de cada compartimento do
programa de Necessidades, para consolidação em grupo na próxima aula

3. ENTREGAS
A entrega final deverá ser feita em pranchas de composição livre, em formato A3 obrigatório,
encadernado e com capa plástica (pranchas numeradas e identificadas).
A composição é livre, podendo haver fotos e mais de um desenho por prancha. É permitido o
uso do computador para o design das pranchas ou a composição de pranchas inteiramente á
mão, caso o trabalho de grupo permita esta dinâmica, com segurança.
Os desenhos deverão ser todos à mão livre ou com uso de instrumentos. Quando usado o
computador para composição das pranchas, os desenhos deverão ser escaneados em alta
resolução (300dpi), usando-se sempre escala gráfica e buscando manter a escala
recomendada.
As pranchas deverão ser elaboradas com acabamentos de apresentação final, em nível de
Estudo Preliminar, conforme explicado em sala, e depois impressas e encadernadas, como
explicado no início.
O conjunto deve conter, minimamente:
- Planta de Situação (1:500 ou 1:750)
- Mapa diagnóstico;
- Planta conceito (Plano de massas e desenhos conceito de composição);
- Memorial (Descritivo e Justificativo);
- Planta de Cobertura (1:100);
- Planta-baixa humanizada (1:50);
- Cortes humanizados (1:50 ou 1:100)
- Perspectivas e croquis volumétricos
- Maquete física volumétrica na técnica a escolher

O desenvolvimento será avaliado aula por aula, como parte da nota final, seguindo o seguinte
cronograma de entregas, a ser aferido no atendimento dos grupos:

27/10: Mapa Diagnóstico
3/11: Plano de massas, desenhos conceito de composição e partido arquitetônico (croquis)
10/11: Planta-baixa de layout e perspectivas esquemáticas (croquis)
17/11: Planta-baixa definitiva, Cortes esquemáticos, Planta de Situação/ Cobertura
24/11: Atendimento de grupos e comentário sobre desenhos definitivos (humanizados)
01/11: Atendimento final dos grupos (continuação do desenvolvimento)
08/12: Seminário final de Apresentação e entrega
