Atividade Experimental 2 – Circuito RC
Fernanda Veiga e Kêmilly Cardoso
MOTIVAÇÃO E METODOLOGIA
Este experimento tem o intuito de medir o potencial elétrico (ddp) entre os terminais de um capacitor. Foi realizado a partir da montagem de um circuitovom um resistor, um capacitor, um gerador de funções e um osciloscópio.
Primeiramente foi testado um circuito fechado sem nenhum resistor apenas com o capacitor, em seguida foi ligado um resistor em série para que avaliássemos os efeitos e logo após.
A partir das medidas coletadas foi utilizado o software Sydavis para gerar um gráfico de tensão x tempo, utilizando ajuste de curva exponencial, conforme consta na figura 2

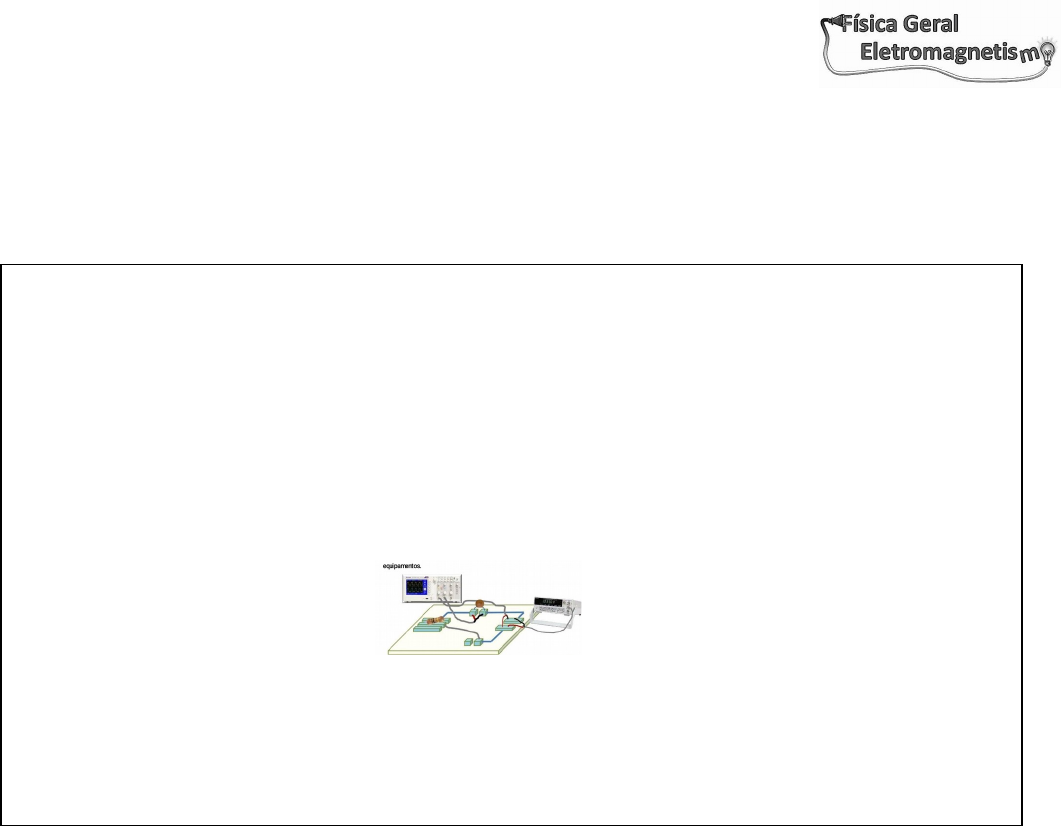

 Figura1: montagem do circuito.
 	ANÁLISE QUALITATIVA DO CIRCUITO RC

No primeiro teste apenas utilizando o circuito fechado e um capacitor, observamos a carga e a descarga do mesmo através do osciloscópio que apresenta uma curva crescente para a carga e uma curva descescente para a descarga do capacitor e ambas estão em fase sem a presença do resistor. Quando é adicionado um resistor em série percebe-se uma defasagem no carregamento, ao adicionar mais um resistor em série vemos um carregamento mais lento do que era inicialmente com apenas um. Testamos também para dois resistores em paralelo nesse caso o que se mostra é um carregamento mais rápido.

DETERMINAÇÃO DA CONSTANTE DE TEMPO DE UM CIRCUITO RC
Para calcular a constante de tempo do circuito RC deve-se multiplicar a resistência (R) pela capacitância (C). Os valores teóricos dados de resistência e capacitância foram respectivamente 5,6 kΩ e 47 nF. Com estes valores, a constante de tempo obtida foi 0,263 milissegundos.
Analogamente, medimos com um multímetro os valores da resistência do resistor e da capacitância do capacitor utilizados. Os valores obtidos foram R=5,58kΩ e C=49,8 nF, portanto o valor da constante de tempo calculada foi de 0,278 milissegundos.
Podemos perceber que os valores obtidos não se distanciam significativamente considerando a diferença esperada entre valor teórico x valor medido visto que na prática há um desgaste natural dos componentes utilizados além de erros inerentes a qualquer atividade prática.



Figura 2: Descarregamento do Capacitor.
  A partir dos dados experimentais, o gráfico obtido foi uma exponencial decrescente com equação q(x) = y0+A*e^(-x/t) em que A equivale ao Q máximo do capacitor com valor de 5034223.60C e t equivale a constante de tempo RC que apresentou valor de 0.000266 segundos.
O valor para constante de tempo obtida por esse método se aproximou mais do valor teórico calculado (0,266 x 0,263 milissegundos) assim como também se aproximou do valor obtido medindo-se separadamente os valores de resistência do resistor e capacitância do capacitor (0,266 x 0,278 milissegundos).
Percebemos que o método de medir separadamente valores de resistência e capacitância pode ser mais simples porém nem sempre é o mais adequado, haja vista que o osciloscópio pode medir valores de ddp que variam muito rapidamente além de permitir a observação em forma de gráfico do processo de descarregamento do capacitor ao longo do tempo facilitando a visualização e entendimento do processo.
