UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ – GUARAPUAVA – PR
LISTA DE EXERCÍCIOS 5
ESTADO PLANO DE TENSÕES E CIRCULO DE MORH
DISCIPLINA: RESISTÊNCIA DOS MATERIAIS II
Prof(a): Andreza Frare

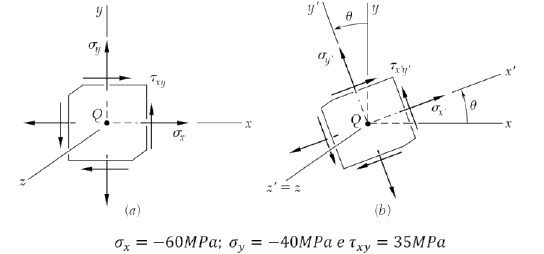

1- Para o estado de tensão dado, determine:
a) Orientação dos planos principais;
b) As tensões principais;
c) Orientação dos planos de máxima tensão de cisalhamento no plano das tensões;
d) A tensão de cisalhamento máxima;
e) A tensão normal correspondente


2 - Para fixação de uma sinalização viária, é utilizada uma haste constituída por um tubo
cilíndrico. O diâmetro externo do tubo é D = 100 mm e sua espessura é de t = 5 mm. A haste é
fixada com vínculo de engaste na extremidade (A), sendo livre na extremidade (B). Devido às
ações existentes sobre essa sinalização, a haste estará sujeita a uma força axial de tração P = 5
kN e a um torque T = 0,2 kNm, aplicados em sua extremidade livre (B). Para essas ações,
determine para a haste:

a)os planos principais;

b)as tensões principais;

c)a tensão máxima de cisalhamento e a tensão normal correspondente;

d)o plano da tensão máxima de cisalhamento;

e)o resumo gráfico dos cálculos;

f)representar no Círculo de Mohr as condições de tensões do problema.



3 - A barra cilíndrica maciça (AB) é uma fixação para apoio de uma estrutura metálica. Nela,
são aplicadas as cargas indicadas. A extremidade (A) é engastada e a extremidade (B) é livre.
Para os pontos (L) e (M) situados na superfície da barra, determine:

a)a tensão normal e a tensão de cisalhamento no ponto (L);

b)a tensão normal e a tensão de cisalhamento no ponto (M);

c)para o ponto (L): os planos principais, as tensões principais, a tensão máxima de
cisalhamento e a tensão normal correspondente, o plano da tensão máxima de cisalhamento;

d)para o ponto (M): os planos principais, as tensões principais, a tensão máxima de
cisalhamento e a tensão normal correspondente, o plano da tensão máxima de cisalhamento.

Dado: diâmetro da barra D = 40 mm.



4 - Resolva o problema usando o círculo de Mohr:
a) Orientação dos planos principais;
b) As tensões principais;
c) Orientação dos planos de máxima tensão de cisalhamento no plano das tensões;
d) A tensão de cisalhamento máxima;
e) A tensão normal correspondente.
