Douglas Ribeiro Alves

O cálculo do ajuste em mancais deve ser seguido pela seguinte tabela, em que se seleciona o
tipo de ajuste, para após encontrar os diâmetros para o furo e o eixo:

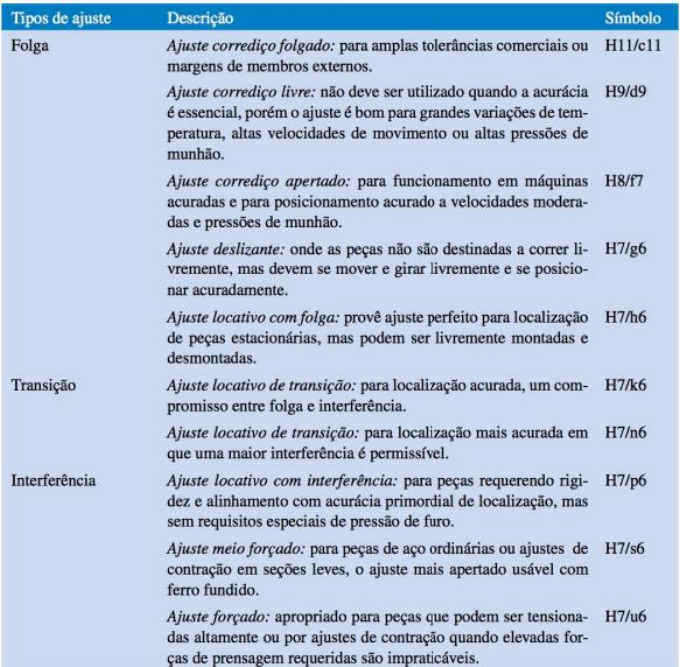

Tabela 1 – Descrições de ajustes preferenciais utilizando o Sistema de Furo Básico

Definido o ajuste, utiliza-se a tabela 2 para encontrar o grau de tolerância do eixo e do furo,
associada a tabela 3 para encontrar os desvios dos eixos:



Tabela 2 – Classes de tolerância para diferentes graus de qualidade – série métrica



Tabela 3 – Desvios fundamentais para eixos – série métrica


Em posse dessas informações, pode-se definir quantitativamente a folga entre o eixo e o furo,
para isso, usar-se-á a seguinte convenção:

𝐷 = 𝑡𝑎𝑚𝑎𝑛ℎ𝑜 𝑏á𝑠𝑖𝑐𝑜 𝑑𝑜 𝑓𝑢𝑟𝑜
𝑑 = 𝑡𝑎𝑚𝑎𝑛ℎ𝑜 𝑏á𝑠𝑖𝑐𝑜 𝑑𝑜 𝑒𝑖𝑥𝑜
𝛿𝑢 = 𝑑𝑒𝑠𝑣𝑖𝑜 𝑠𝑢𝑝𝑒𝑟𝑖𝑜𝑟
𝛿𝑙 = 𝑑𝑒𝑠𝑣𝑖𝑜 𝑖𝑛𝑓𝑒𝑟𝑖𝑜𝑟
𝛿𝐹 = 𝑑𝑒𝑠𝑣𝑖𝑜 𝑓𝑢𝑛𝑑𝑎𝑚𝑒𝑛𝑡𝑎𝑙
∆𝐷 = 𝑔𝑟𝑎𝑢 𝑑𝑒 𝑡𝑜𝑙𝑒𝑟â𝑛𝑐𝑖𝑎 𝑝𝑎𝑟𝑎 𝑜 𝑓𝑢𝑟𝑜
∆𝑑 = 𝑔𝑟𝑎𝑢 𝑑𝑒 𝑡𝑜𝑙𝑒𝑟â𝑛𝑐𝑖𝑎 𝑝𝑎𝑟𝑎 𝑜 𝑒𝑖𝑥𝑜

Para o furo (especificação H):
𝐷𝑚𝑎𝑥 = 𝐷 + ∆𝐷 𝐷𝑚𝑖𝑛 = 𝐷

Para o eixo (especificação c, d, f, g e h):
𝑑𝑚𝑎𝑥 = 𝑑 + 𝛿𝐹 𝑑𝑚𝑖𝑛 = 𝑑 + 𝛿𝐹 − ∆𝑑

Para o eixo (especificação k, n, p, s e u):
𝑑𝑚𝑖𝑛 = 𝑑 + 𝛿𝐹 𝑑𝑚𝑎𝑥 = 𝑑 + 𝛿𝐹 + ∆𝑑

A fim de ilustrar o problema, um exemplo é proposto para seleção de um mancal:
